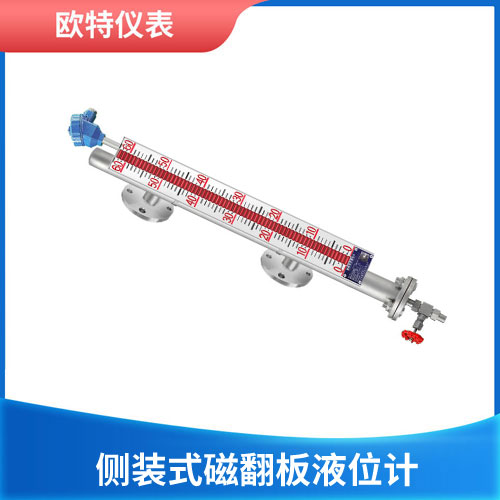

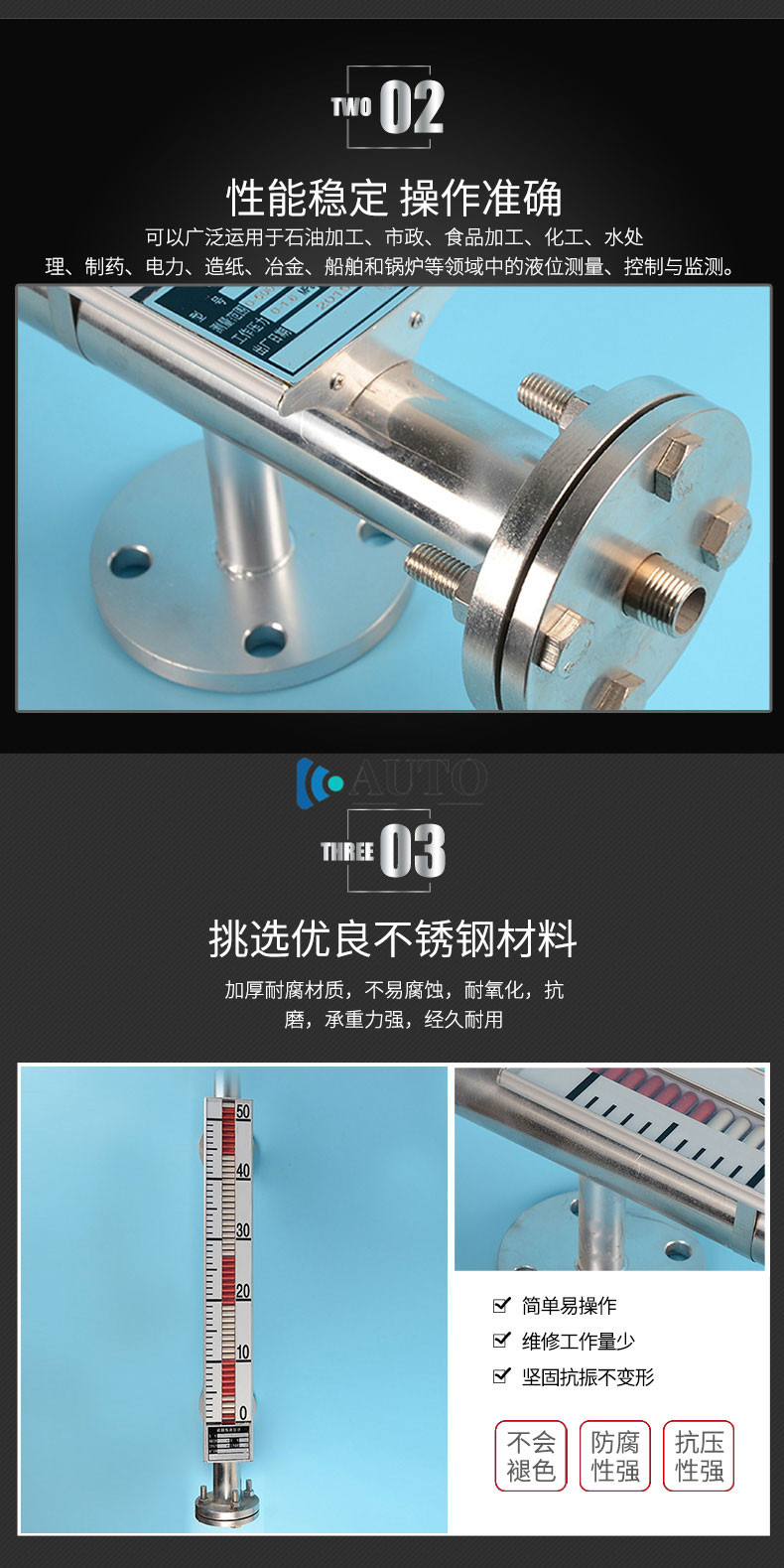

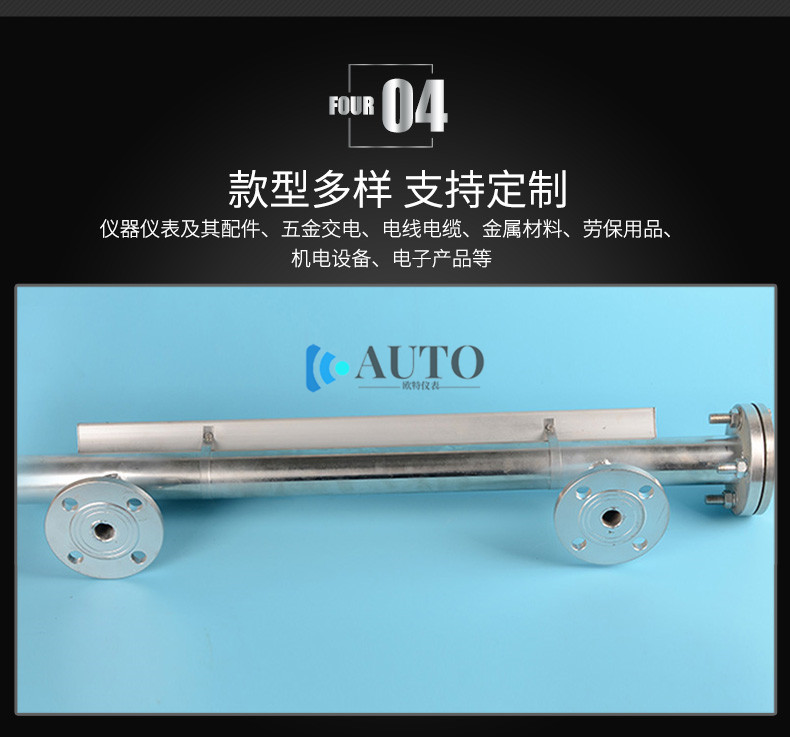

侧装式磁翻板液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板（管）液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、**性、实用性。

　　侧装式磁翻板液位计的zui显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可**适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

技术参数：

● 测量范围：300～15000mm

● 准确度： ±10mm，±16mm

● 翻柱直径：10mm,16mm

● 工作压力：≤2．5Mpa（2.5MPa以上可另行设汁）

防腐型≤0．6Mpa

● 介质密度：≥0．45g／cm3

● 介质密度差：≥0.15g／cm3（测量界位）

● 介质温度：-20℃　 250℃（特殊要求可达450℃）

● 介质粘度：≤0.4Pa·S，对于粘度大的介质或温度

低时易结品的介质，可根据用用户要求选

用加热型夹套式液位汁。

● 环境振动：频率≤25Hz，振幅≤0．5mm

● 跟随速度：≤0.08m/s

● 本厂出厂连接法兰尺寸：DN25，PNl.0（公制管）

● 连按法兰：采用化工部1998年颁布的

HG20592～20635-97法兰标准，若采

用其他法兰标准（如GB、ANSI、DIN等标准）请用户在定货时注明。

对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。

● 如有特殊要求可在定货时商/
