顶装式磁翻板液位计的工作原理

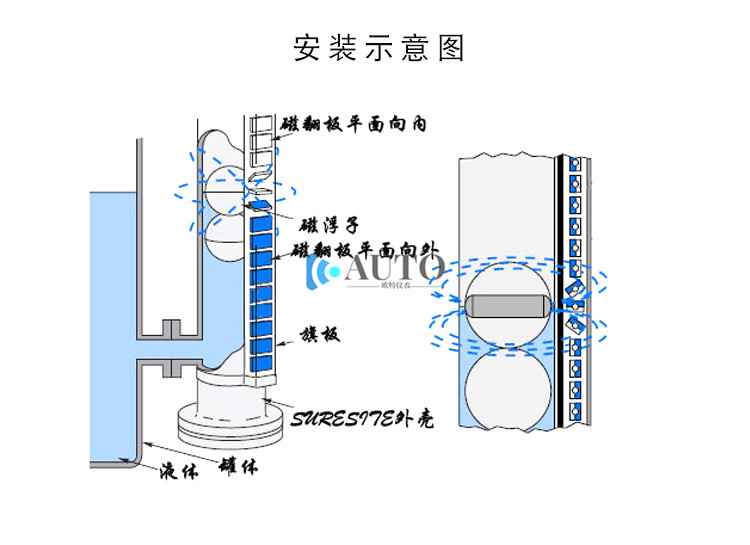

   液位计采用连通器的原理，使容器内液体等高引入到液位计主体管内。在主体管内的漂浮的浮球组件，根据浮力原理和磁性耦合原理，在主体管外附靠着能反映磁现象的翻柱作为液面位置的显示。随主体管内液体的变化，浮球组件的高低也相应变化。从而使主体管外的翻柱作180度的翻转，当液位上升时，翻柱由白色转为红色，当液面下降时，翻柱由红色转为白色。显示器的红白交界处为容器内介质液位的实际高度。从而实现液面检测。



顶装式磁翻板液位计主要特点体现在：

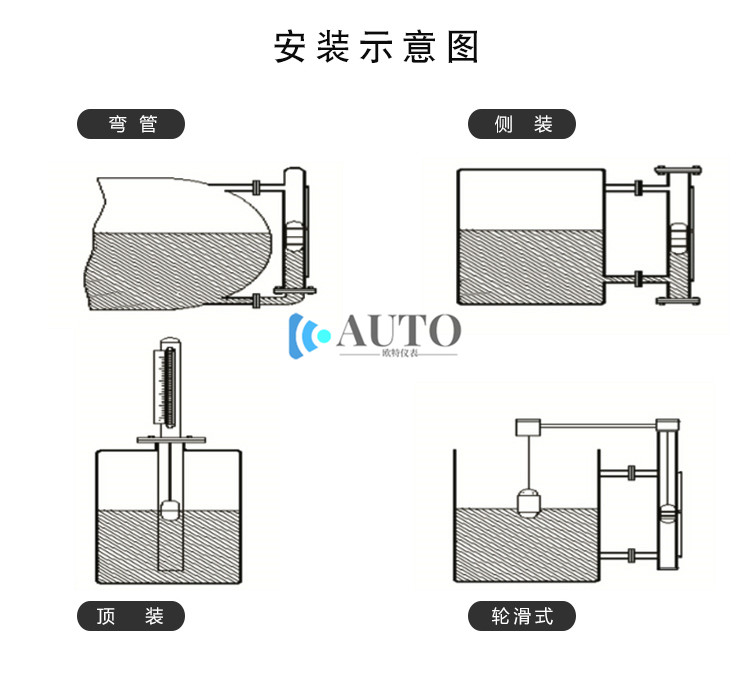

1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计



2、 适用于粘度较大的液体介质



3、 显示器的观察方向可任意改变



选用须知:

1、 防腐型公称压力应≤1.0MPa。



2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。



3、 液位计测量范围要不超过5米，否则影响液位计的稳定可靠、牢度等。



4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。



安装使用和维护:



1、 液位计护导管和主体导管必须保持垂直



2、 连杆不能弯曲，必须挺直插入



3、 安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。
