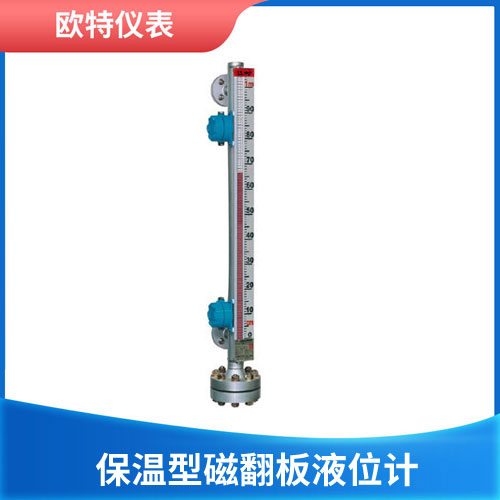

保温型磁翻板液位计是在基本型的主体外安装一个保温夹套而构成,通入蒸汽等热媒剂,可以保持主体内液体的正常流动,因此适用于易凝固液体的液位测量和控制.对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定,使仪表正确指示出被测液位。

　　磁翻板液位计作为一种液位测量仪表，在食品、化工、医药等行业被**应用。但由于使用地域的不同，设备工作环境尤其是气温落差往往较大。在南方一般不存在液位计的防冻问题，但在北方，冬季的气温通常会降至零度以下，这时液位仪表的防冻问题就显得尤为迫切。

　　这是因为磁翻板液位计是依据连通器的原理设计的，一旦被检测罐体内的液体结冰冻结，致使液体无法流动，那么磁翻板液位计的液位测量将无法进行。因此，在这种情况下，需要对磁翻板液位计的主体管进行隔热保温防冻，以防止被检测的液体结冰而冻结。

　　据调查，目前保温型磁翻板液位计中的隔热保温类型及特点如下：

　　类型一、采用真空夹套隔热保温方式

　　特点：真空夹套的保温原理与家用保温瓶的保温原理相同，主体管外部夹套内抽真空以隔绝热力传递和对流，因此能够在室外夜间温度降低的时候起到一定的保温作用，防止被检测的液体温度过低而冻结。它不需要任何蒸汽或冷水、热水媒介。

　　缺点：为了保证真空夹套的真空状态，需要定期检测，对真空值上升的，需要重新抽取真空，保证真空夹套的真空度。

　　类型二、电伴热保温方式

　　特点：电伴热是指用电能补充液体介质在使用过程中的热损失，使其温度维持在一定的范围内，保证液体不会因为温度过低而冻结。在整个控制过程中，温度是由材料本身自动调节完成的，其控制温度不会过高也不会过低。它具有自动调节输出功率，因此不会因自身发热而烧毁。它安装简便，运行可靠，无需经常维修，自动化水平高。且电伴热热源方便灵活，热效率可达80%～90%，是热高的一种热保护方式。使用时需对电伴热带做保温层予以保温，主要用于防冻、防凝和工艺保温，为冬季的良好运行提供有力保障，电伴热已**应用于工业、民用等各个领域。

　　缺点：其显著缺点是要求现场有电源，无法适用于要求防爆的工况。

　　类型三、采用保温材料进行保温

　　主要特点：由于磁翻板液位计是依据磁性耦合作用原理工作的，当保温层偏厚时，位于主体管内的磁浮子不能驱使外面的磁翻片翻转，因此在保温时会受到保温材料层厚度的限制。

　　缺点：它一般适合热损失不大，对保温要求不高的场合。

　　类型四、采用隔热保温夹套隔热保温，如通入蒸汽、热水或冷水等

　　主要特点：在磁翻板液位计主体管外围增加一个夹套，在夹套内通以蒸汽（或热水）伴热是一种较常见的保温方式，其工作原理是通过蒸汽（或热水）伴热夹套散热以补充液位计主体管内的液体介质的热损失，从而保持主体管内液体的正常流动。因此适用于易凝固液体的液位测量。对于远传信号输出装置

输出信号：4~20mA；

负载阻抗：350Ω（24VDC时）；

供电电源：18~30VDC（额定24VDC）；

环境温度：-40~80℃；

相对湿度：≤90%RH；

功耗：0.5W；

本安型：ibIICT4；

隔爆型：dIIBT4。

3. 控制报警开关

输出型式：常开常闭开关信号

报警精度：+10mm

环境温度：-40~80℃

工作寿命：≥105次

出线接口：M20*1.5或内螺纹3/4″
