1、磁翻板液位计的结构

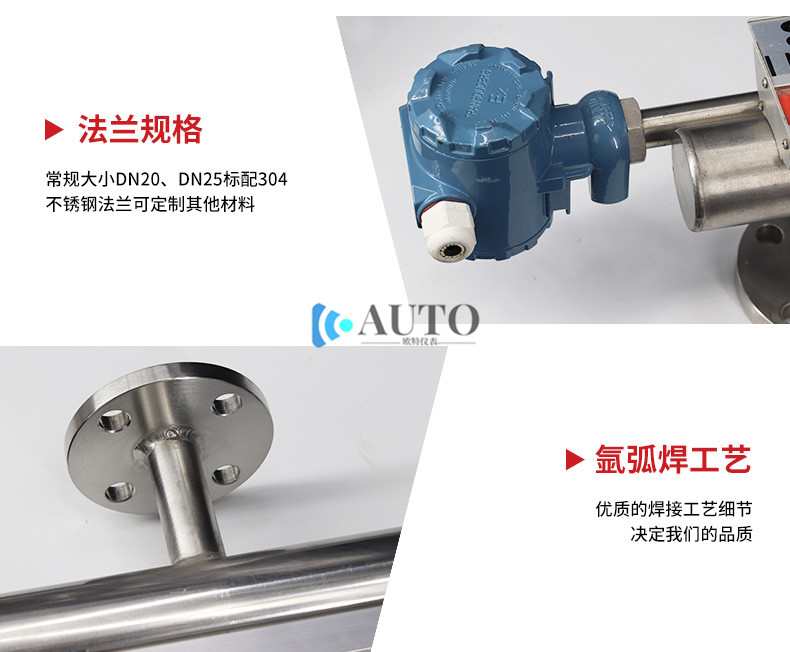

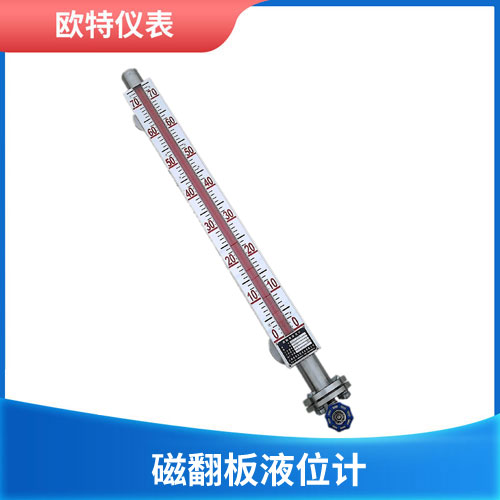

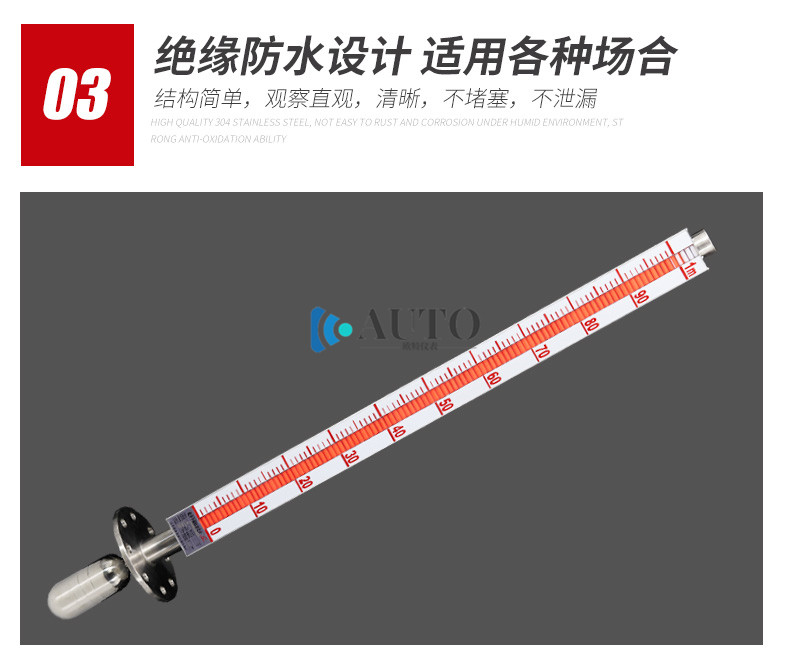

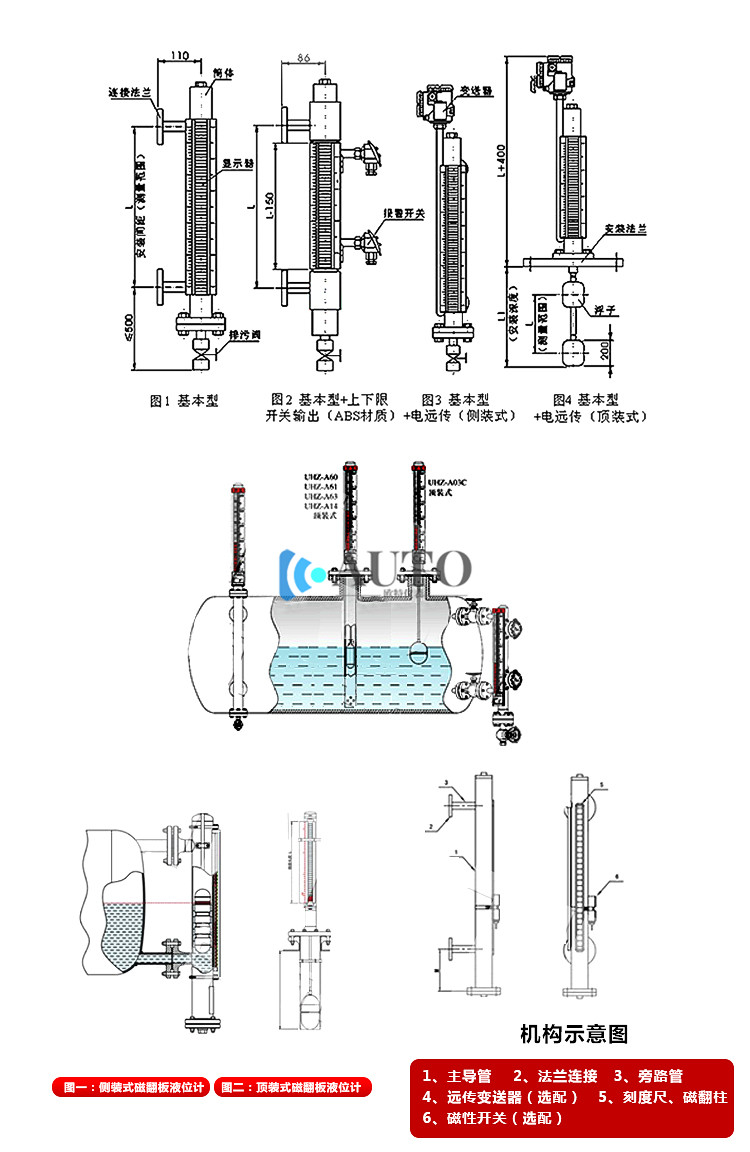

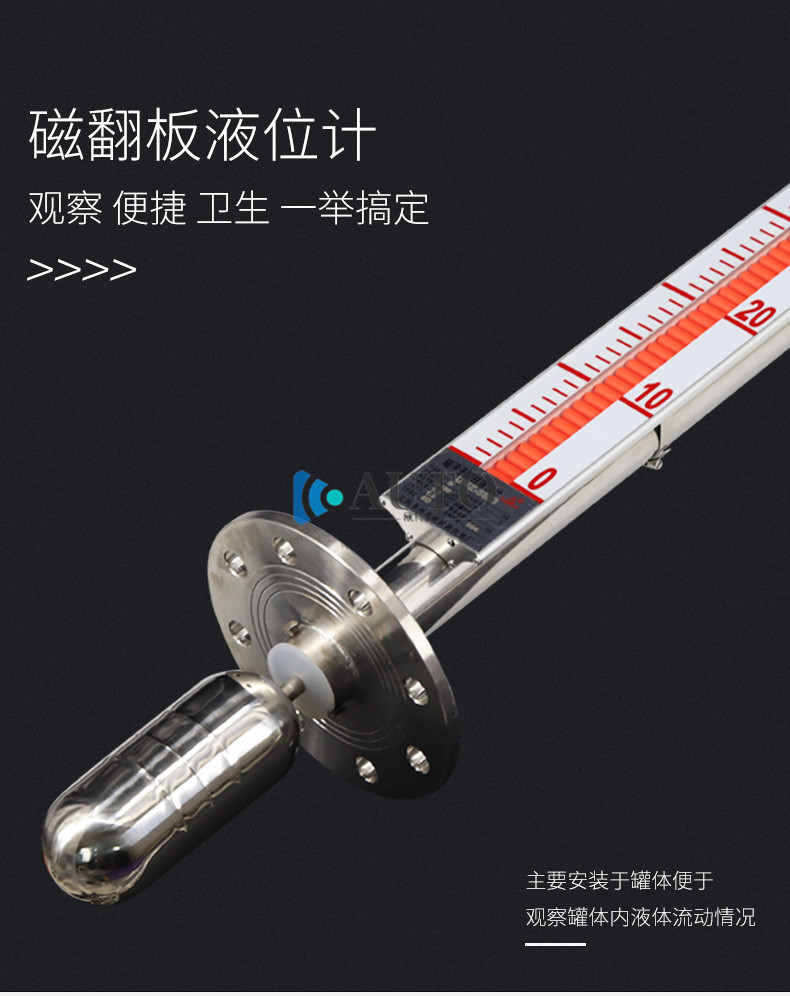

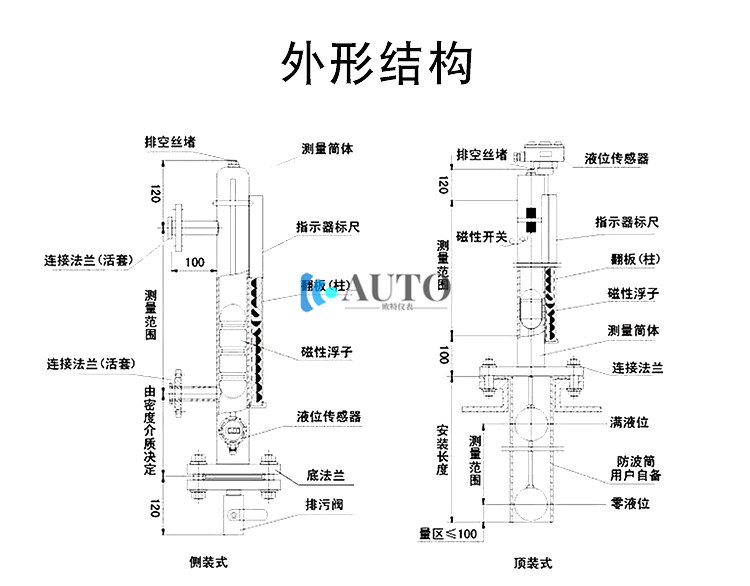

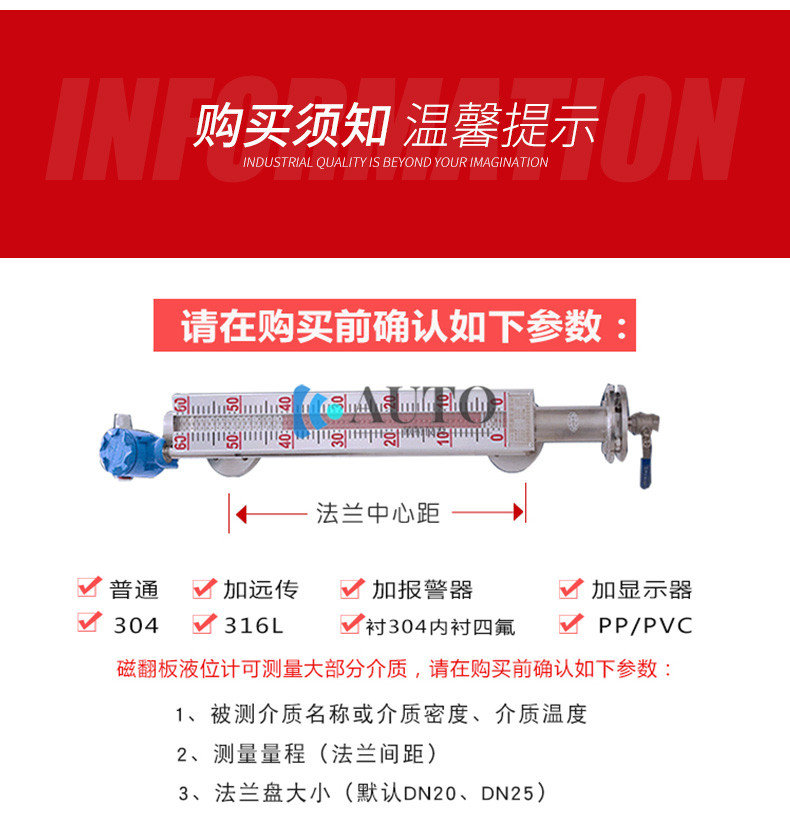

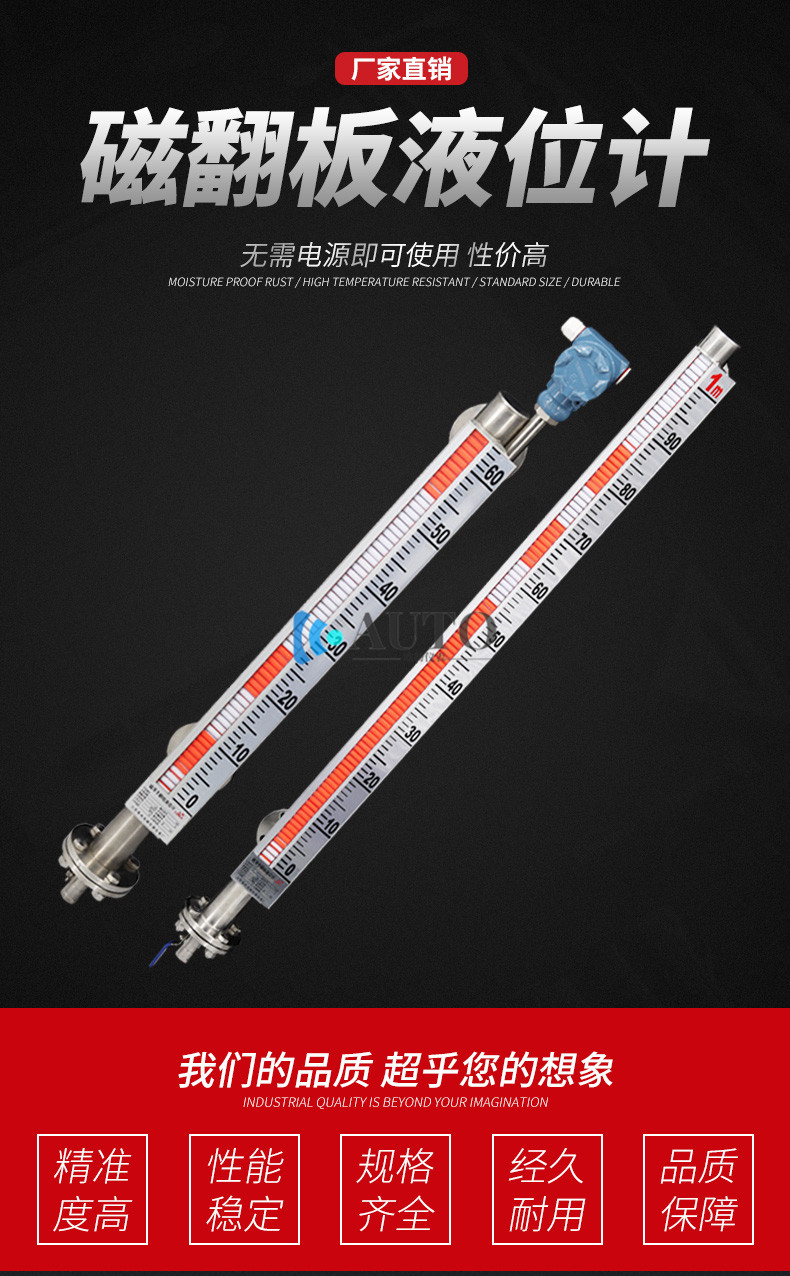

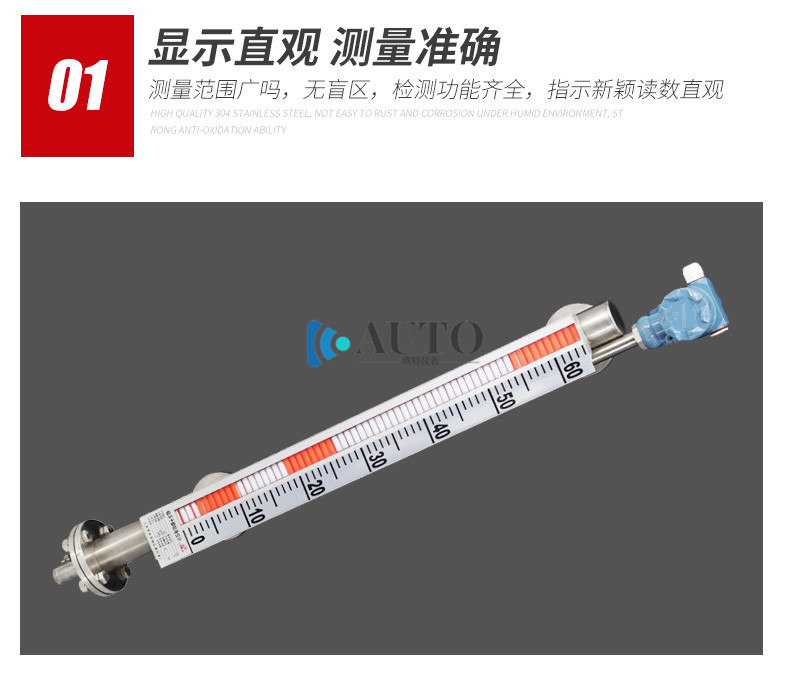

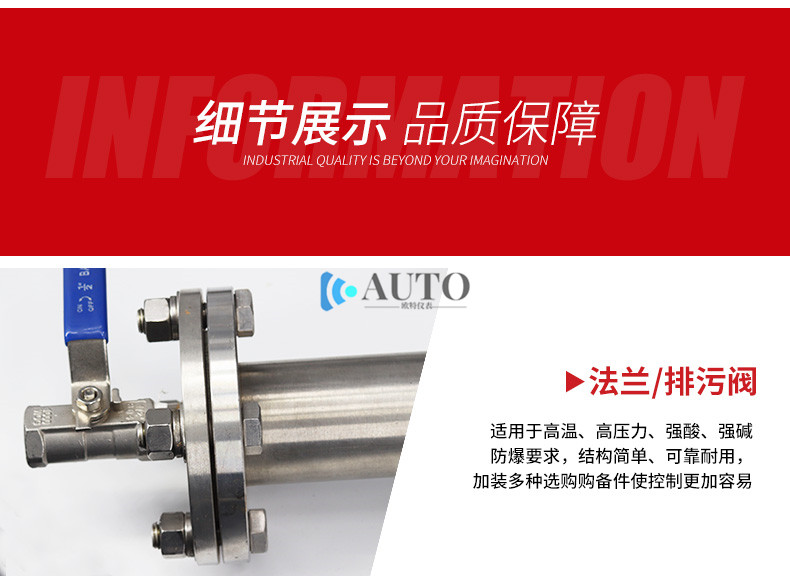

磁翻板液位计主要由浮筒、翻板指示器（由红、白双色小磁翻板和标尺组成）、磁浮子、连接法兰、底部法兰和排污阀等组成标准型的磁翻板液位计，另外，可通过在浮筒外加装远传变送器（干簧管变送器），构成可以实现测量数据输出的远传型磁翻板液位计。

简述磁翻板液位计的结构、工作原理和特点

2、磁翻板液位计的工作原理

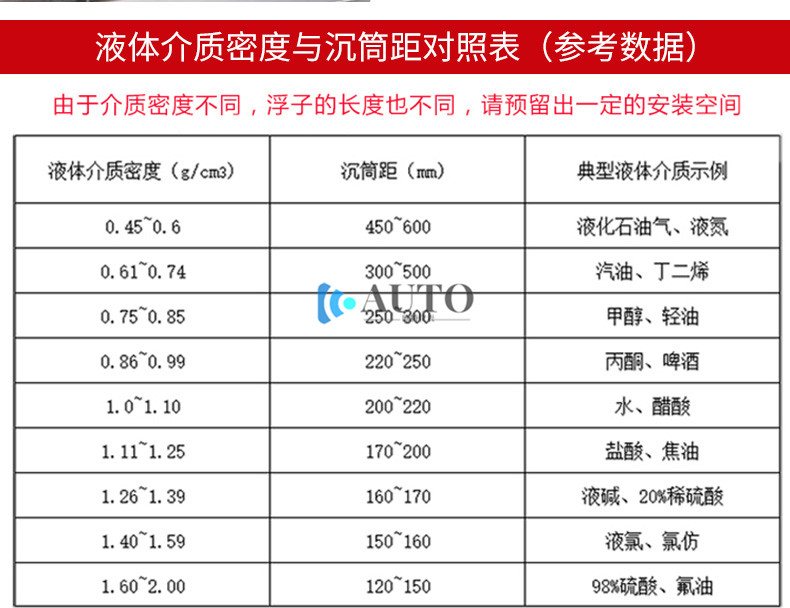

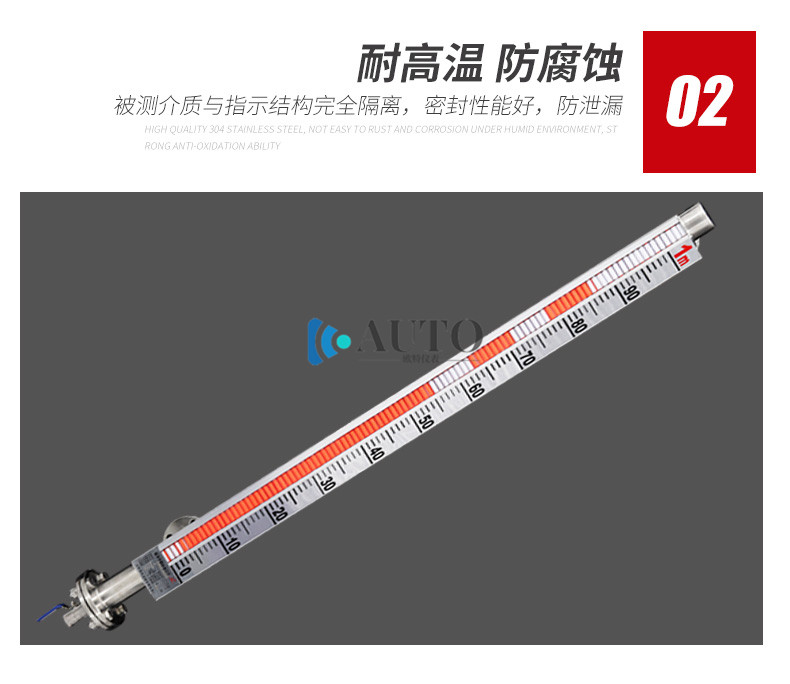

磁翻板液位是根据连通器原理、阿基米德浮力原理和磁性耦合作用原理工作的，其连接法兰分别与容器的上、下引管法兰相连接,形成连通器，使容器和浮筒内的液位相等。当容器内的液位上下浮动时，浮筒内的磁浮子也随之上下浮动，当液体上升时，磁浮子上移，磁浮子内的磁钢通过磁耦合传递到翻板指示器，驱动红、白双色小磁翻板转动180°，即由白色翻动变成红色；反之，当液位下降时，双色小磁翻板由红色翻动变成白色，红色小磁翻板和白色小磁翻板的分界处即为容器内介质液位的实际高度，同时在面板标尺上可读得液位高度，浮筒底部的排污阀在清洗或调试时使用。远传型磁翻板液位计也是应用了磁性耦合作用原理，通过加装在浮筒外的远传变送器（干簧管变送器）中的干簧管受磁浮子磁场的吸合来实现远传电路的电阻变化，依次经过处理后输出一个随磁浮子高度线性变化的4~20mA直流电流信号，上传到PLC或DCS。

3、磁翻板液位计的特点

磁翻板液位计具有：结构简单、安装方便、维护方便、密封性好、安全性高、可靠性高、较高的测量精度、测量范围大和就地读数清晰直观等优点。
