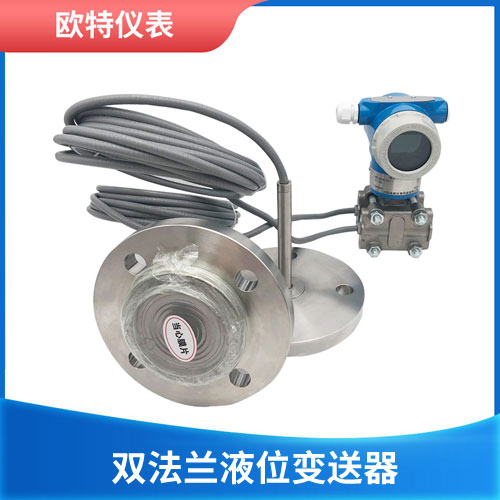

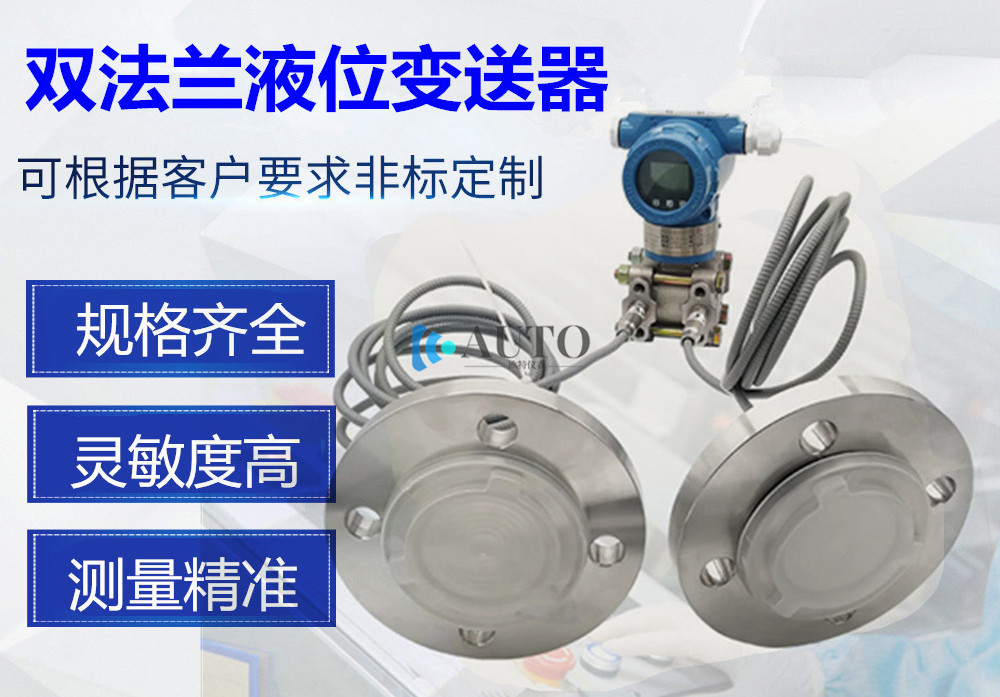

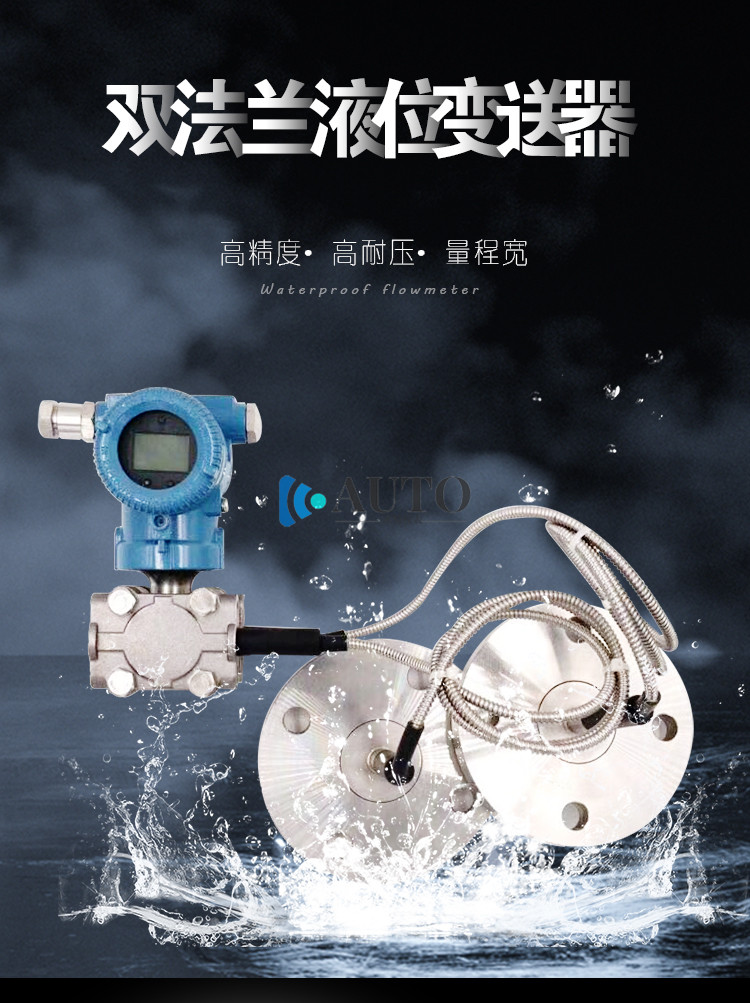

  • 产品名称:双法兰液位变送器
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

双法兰差压变送器是一种新型变送器,具有设计 原理**、品种规格齐全、安装使用简便等特点。外观上完全融合了目前国内,并被**使用的两种变送器的结构优点,让使用者有耳目一新的感觉,同时与传统的1151、CECC等系列设备在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,双法兰差压变送器除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

双法兰差压变送器特点:

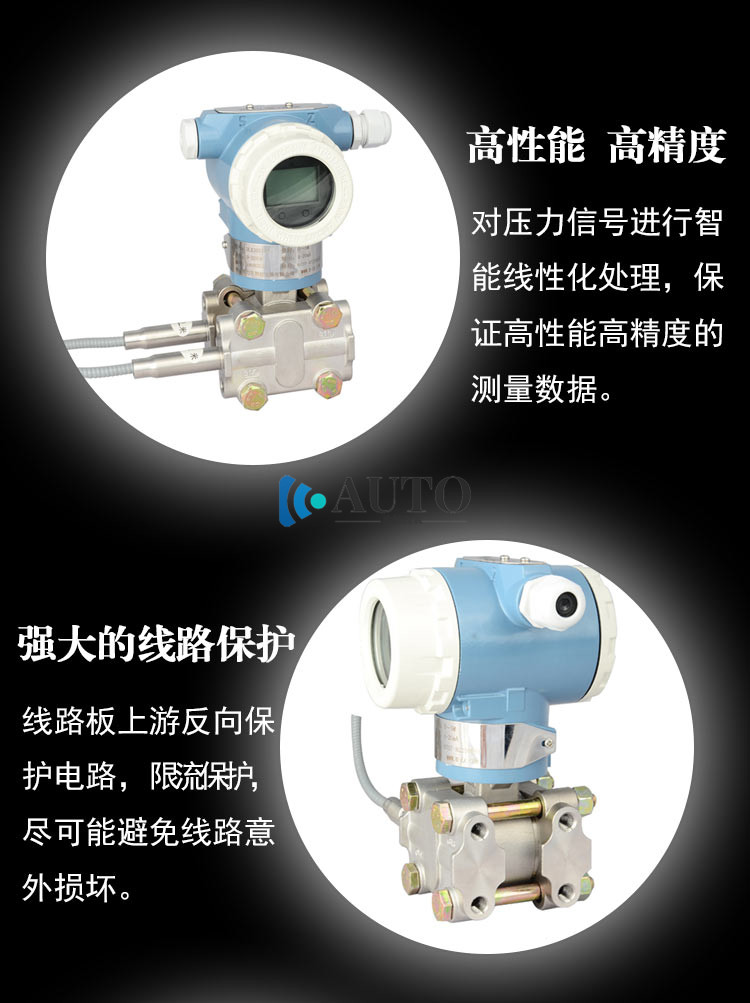

●精度高;

●稳定性好;

●二线制;

●固体元件,接插式印刷线路板;

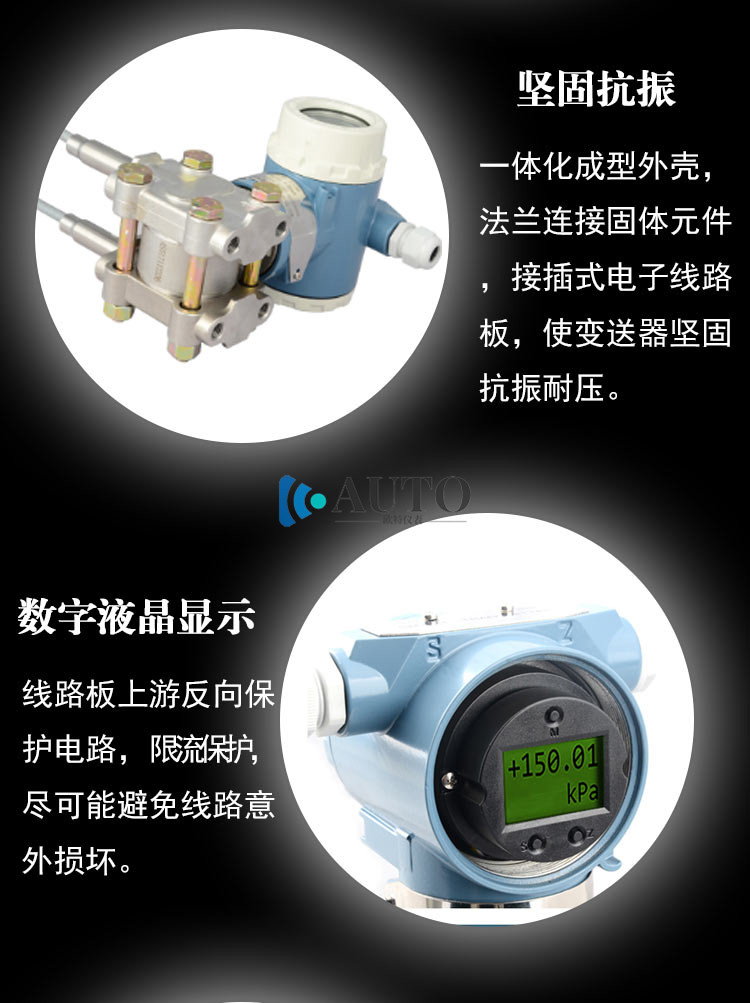

●小型、重量轻、坚固抗振;

●量程、零点外部连续可调;

●正迁移可达500%;负迁移可达600%;

●阻尼可调;

●单向过载保护特性好;

●无机械可动部件,维修工作量少;

●全系列统一结构,零部件互换性强;

●接触介质的膜片材料可选择:(316L、TAN、HAST-C、MONEL等耐腐蚀材料)

●防爆结构,全天候使用。


双法兰差压变送器的功能参数:

◆使用对象:液体、气体和蒸气

◆测量范围:0-0.1kPa至0-40MPa

◆输出信号:4~20mA DC(特殊可为四线制220V AC供电,0~10mA DC输出)

◆供电电源:12~45V DC,一般为24V DC

◆负载特性:与供电电源有关,在某一电源电压时带负载能力见图2,负载阻抗RL与电源电压VS关系式为RL≤50(VS-12)

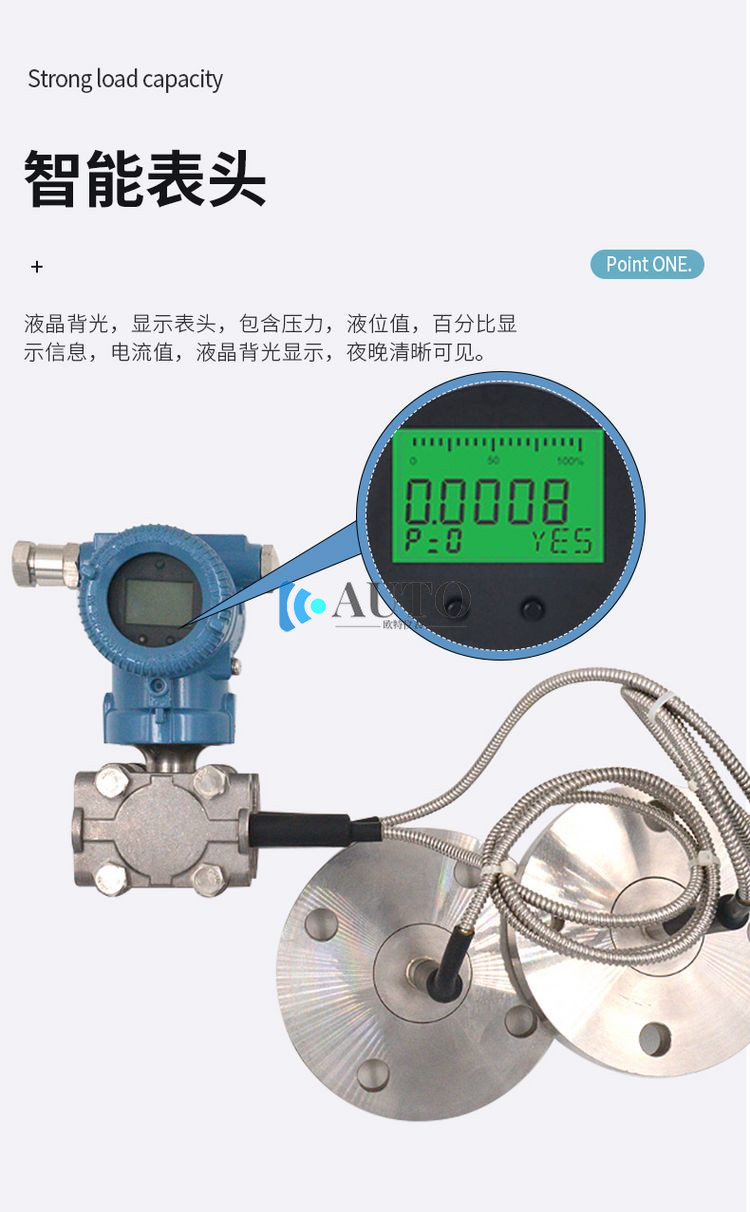

◆指示表:指针式线性指示0~刻度,以及3 1/2位LCD液晶式显示

◆防爆:a.隔爆型 dⅡCT5;b.本质安全型 iaⅡCT6

◆量程和零点:外部连续可调

◆正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限,均不能超过测量范围上限的。正迁移量为*小校调量程的500%;负迁移量为*小校调量程的600%。流量变送器正、负迁移量为校准量程的10%

◆温度范围:放大器工作温度范围:-29~+93℃(LT型为:-25~+70℃),灌充硅油的测量元件:-40~+104℃,法兰式变送器灌充高温硅油时:+15~+315℃,普通硅油:-40~+150℃

◆静压和过载压力:4、10、25、32MPa

◆湿度:相对湿度为0~。

◆振动影响:在任意轴向上,振动频率为200Hz时,误差为测量范围上限的±0.05%/g

◆电源影响:小于输出量程的0.005%/V

◆负载影响:电源如果稳定,则负载没有影响

◆安装位置影响:可产生0.24kPa的零点误差,但可校正,对量程没有影响其它

双法兰差压变送器结构材料:

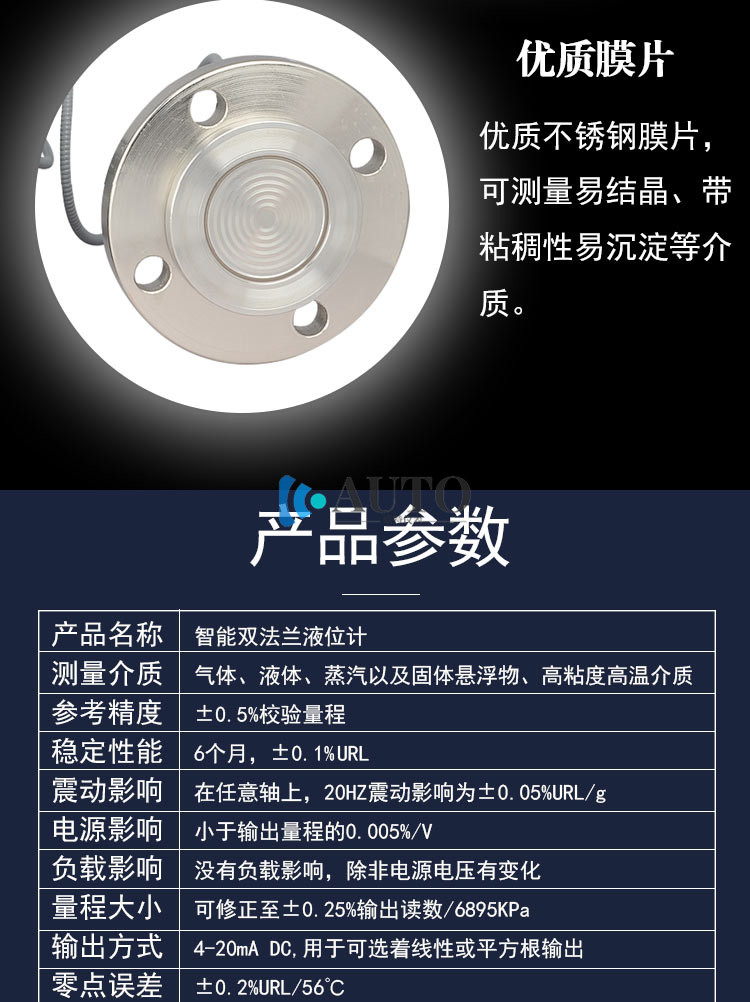

◆隔离膜片:316L不锈钢,哈氏合金C-276,Monel合金,或钽

◆排气/排液阀:316不锈钢,哈氏合金C,蒙乃尔合金

◆法兰和接头:碳钢镀镍,316不锈钢,哈氏合金C或蒙乃尔合金

◆接触介质“O”形环:丁 腈橡胶,氟橡胶

◆灌充液:硅油或惰性油

◆螺栓:碳钢镀镍

◆电子壳体材料:低铜铝合金

◆引压连接件:法兰NPT 1/4,中心距54mm;接头NPT 1/2或M20×1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/T12716-91)

◆信号线连接孔:G1/2〃

◆重量:约5.5kg(不带附件)
