法兰式 液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和**压力变送器的工作原理和 差压变送器相同，所不同的是低压室压力是大气压或真空。

●超级的测量性能，用于压力、差压、液位、流量测量

●数字精度：+（-）0.05%

●模拟精度：+（-）0.75%+（-）0.1%F.S

●全性能：+（-）0.25F.S

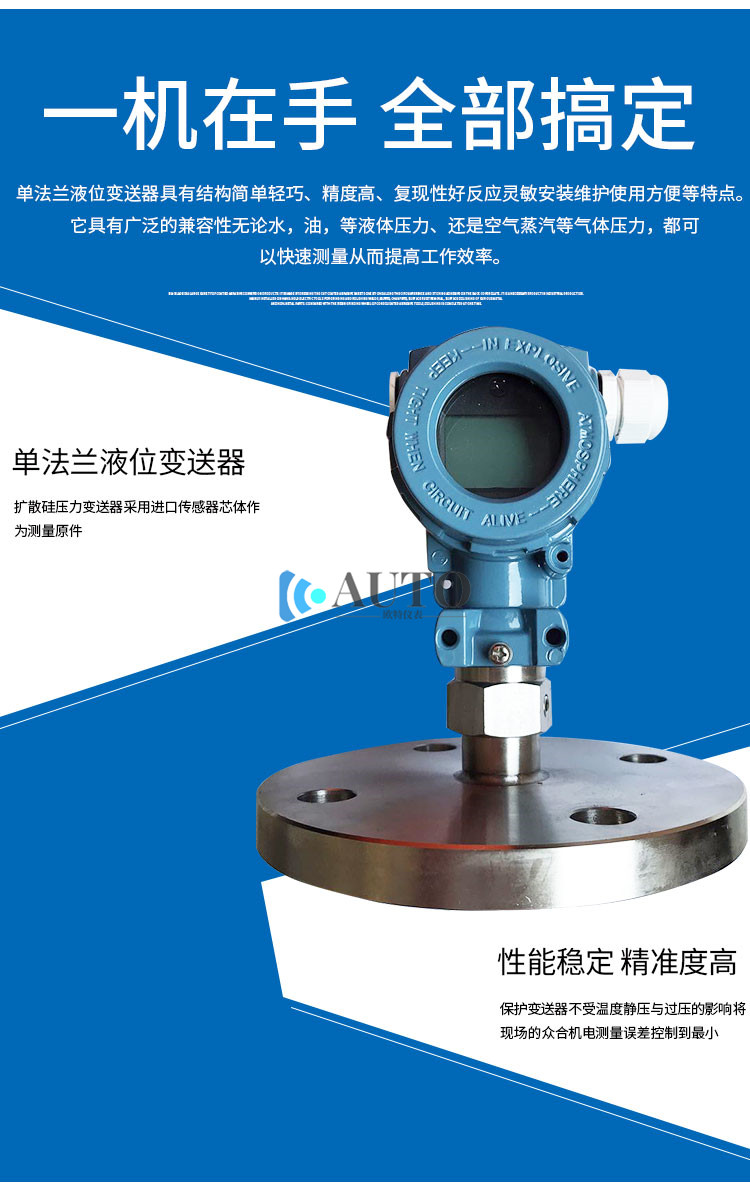

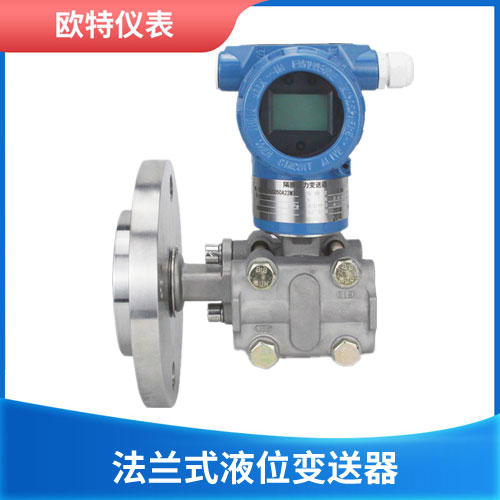

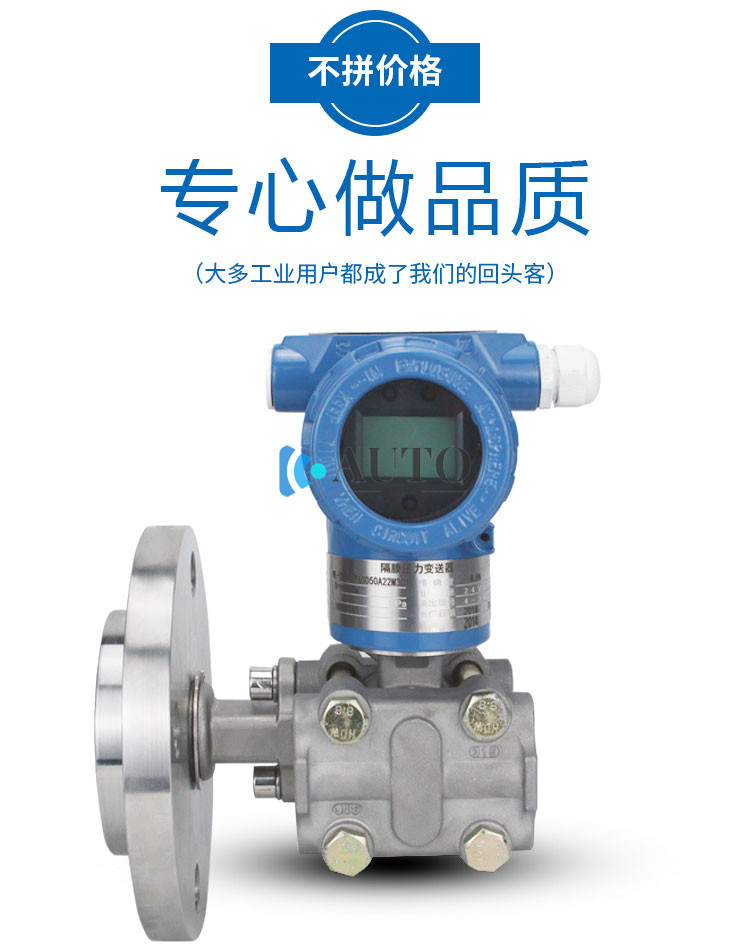

法兰式液位变送器

●稳定性：0.25% 60个月

●量程比：100：1

●测量速率：0.2S

●小型化（2.4kg）全不锈钢法兰，易于安装

●过程连接与其它产品兼容，实现*佳测量

●世界上**采用H合金护套的传感器（**技术），实现了优良的冷、热稳定性

●采用16位计算机的智能变送器

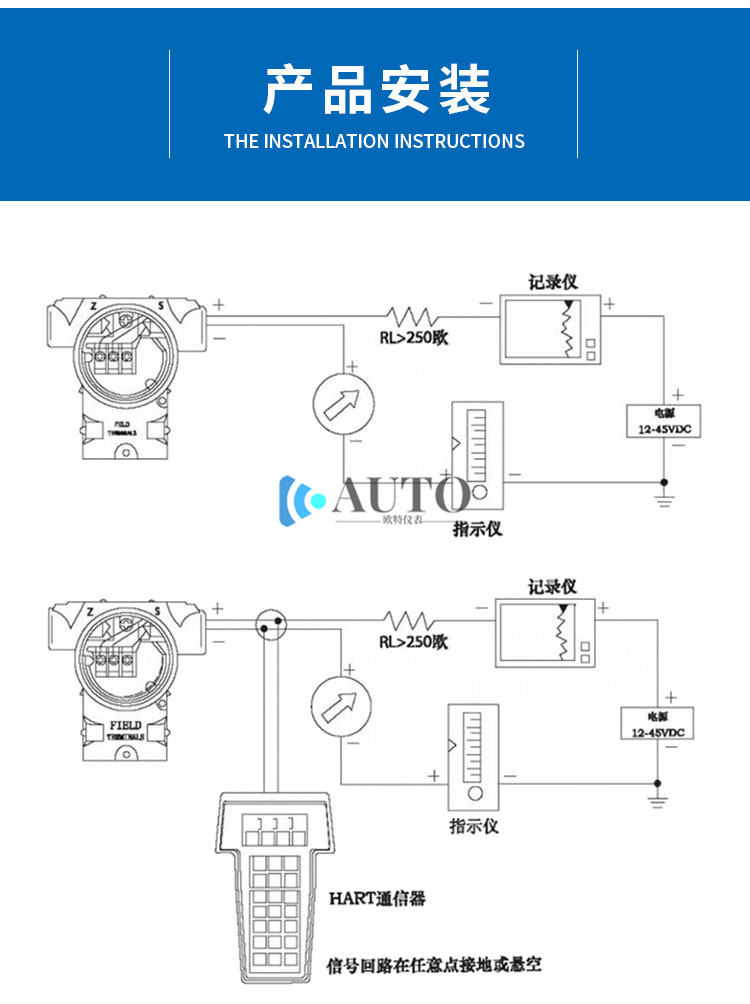

●标准4-20mA，带有基于HART协议的数字信号，远程操控

●支持向现场总线与基于现场控制的技术的升级。

技术指标

被测介质	液体、气体、蒸汽
测量范围	表压0-2KPa-100MPa
	绝压0-100KPa-35MPa
	负压-100kpa-1.0MPa
	（液位）0-10m-100m
输出	4-20mA
精度	0.25%F.S、0.5%F.S
电源电压	12-36VDC
稳定性	优于±0.2%FS年
机械保护	IP65
使用温度	-20-+80℃
存储温度	40-125℃

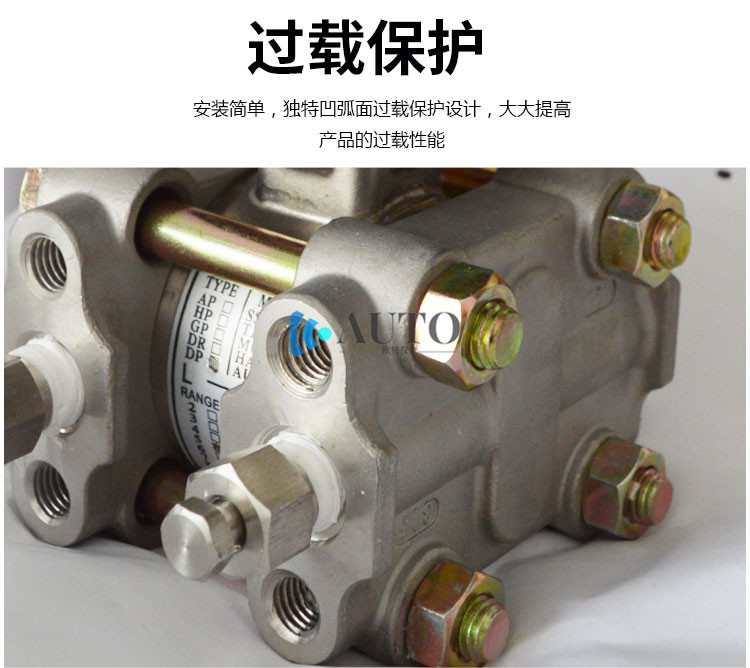

过载极限	额定量程的1.5-3倍
相对湿度	小于95%
负载电阻	不大于75Ω
安装位置	无影响
零点温度系数	小于0.02%/℃
满程温度系数	小于0.02%/℃
变送器外壳	铸铝合金
O形圈	丁晴橡胶

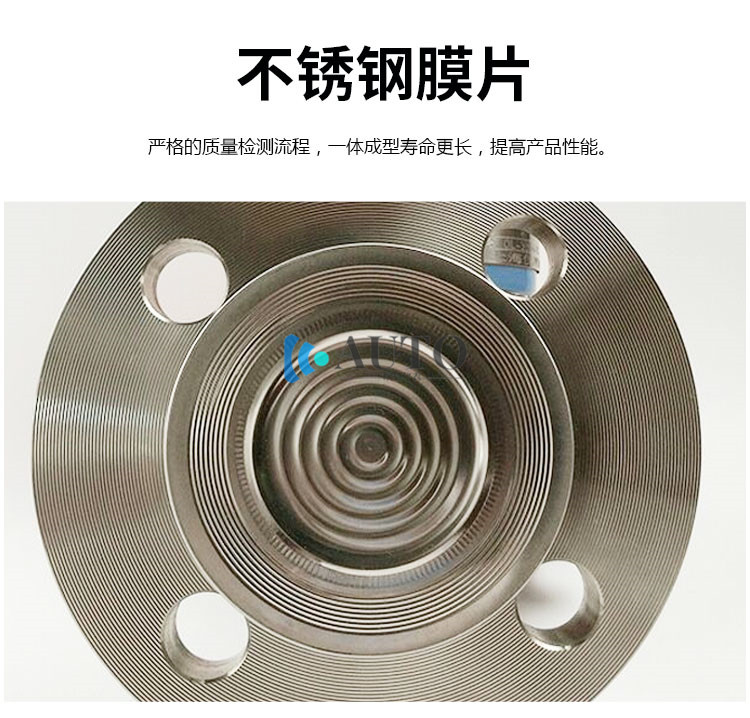

隔离膜片	316L不锈钢
外壳喷涂	环氧树脂
电气连接	赫斯曼接头、防水接头
接触介质连接件	不锈钢
过程连接方式	螺纹M20*1.5、M12*1.5、1/2NPT、1/4NPT、G1/2、G3/8（根据客户要求定制），法兰DN20、DN25等
