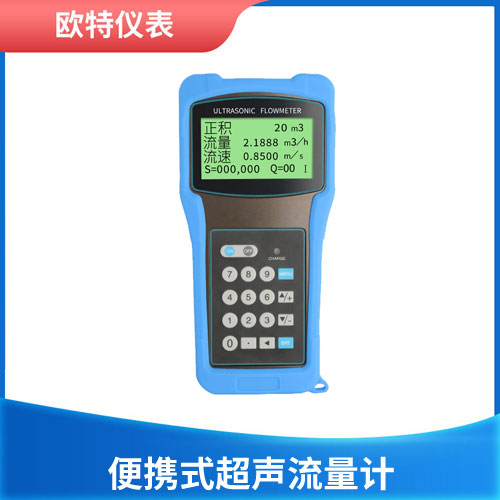

便携式超声流量计（多普勒）

技术特征及使用环境：

被测介质：浆体、污水、灰水、啤酒、渣油、皂液、工业用水、原水、河水等

（其中气 泡、固体颗粒含量>20g／L）多相液体。

管路材质：金属、有机玻璃、UPVC塑料等。

测量管径：10mm～3000mm.

介质流速：0.04m～10.0m／s.

测量精度：2.0级。（经现场标定优于1.5级）

重复性：0.05%。

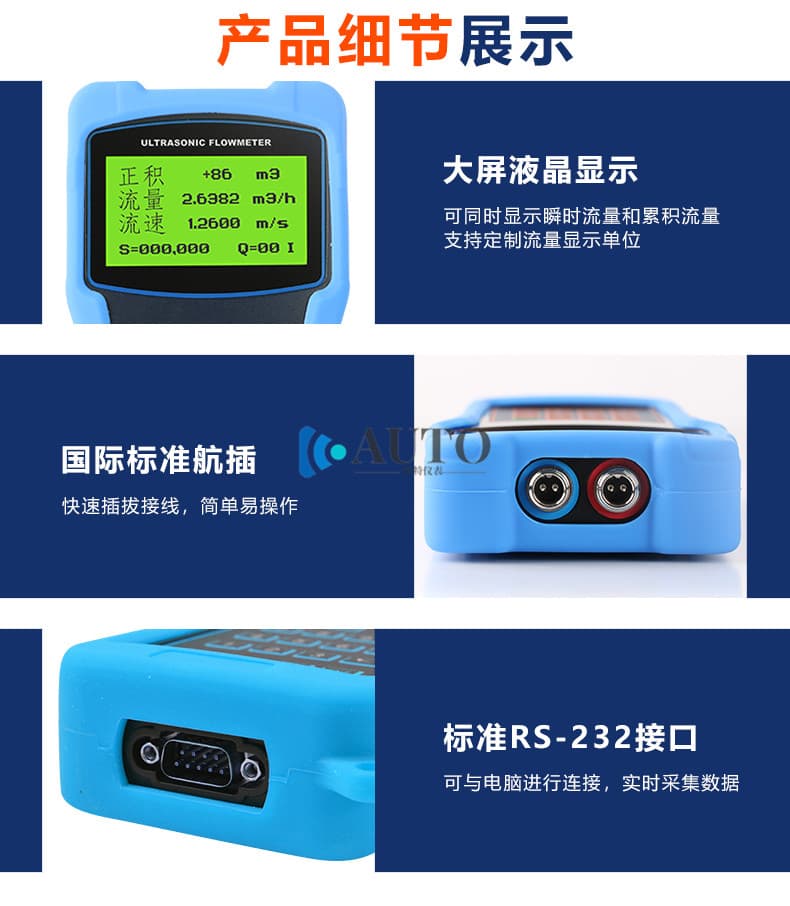

显示方式：2×16LCD液晶背光显示。可显示流量、流速、累计流量等。

键盘类型：4×4触摸键盘。

掉电保护：断电自动保护，上电自动测量

累计输出：光隔离，发射极、集电极开路输出。

输出方式：4——20mA，负载小于600Ω。

电源电压：AC200V（±20%），50HZ。

环境温度：主机：－10℃——＋45℃

探头：常温—20℃——＋60℃ 高温—20℃——＋120℃

环境湿度：相对湿度≤85%

电缆长度：标准长度：便携式5m，固定式、插入式10m

特殊长度：20m、30m、40m、50m、60m、80。据主机与探头安装点距离而定

仪表重量：ZHGL4-MLF-UFD（F）固定式≤4kg

CP58-UFD（P）便携式≤4.5kg

外型尺寸：ZHGL4-MLF-UFD（F）固定式275mm×203mm×118mm

ZHGL4-MLF-UFD（P）便携式340mm×210mm×235mm

：      梁

：   /59410839

便携式多普勒超声波流量计是高精度宽量程超声波多普勒流速流量计。整个设备基于“多普勒效应”，它没有旋浆、轴承等转动部件，用超声波技术探测流速，无摩擦、无惯性，测量点在机体前方，不破坏流场，具有测量精度高、量程宽，感应灵敏，测流线性，不惧泥沙、漂浮杂物，读数直观，操作简便，不易损坏等特点。产品执行 SL/T 186-1997 标准。适用于需要连续精确测量流速、流量的环境，具有安装维护方便、高可靠性、高精度等显著优点。

设备使用时只需将流量计探头和手持控制器连接好，利用测杆固定好流量计探头，将流量计探头放入待测渠道或水体中，手持控制器即可显示相应的流速流量信息。

主要特点：

 便携式多普勒超声波流量计产品介绍

  ● 宽量程：0.02-5m/s(流速)

● 分辨率可达 1mm/s（流速）

● 高响应时间，打破以往需要长时间才能得到流速流量的，测量结果时时刷新。

● 速度面积法流量测量，适合满管及非满管，可自由设定断面水位关系。

● 内部自带高精度温度传感器可用于水温测量和声速补偿。

● 流体力学外壳设计，对水体流态影响小，不影响测量精度。

● 防腐蚀外壳设计，能够在恶劣环境下长期工作。

● 可提供瞬时流量值和累积流量值。

● 无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题，适用于泥沙悬浮物含量高，水草等漂浮物多的河流中测量。

● 测量线性，出厂已校准长期使用也无需校准。

● 配有数据接收软件，可读取实时数据和累计数据。
