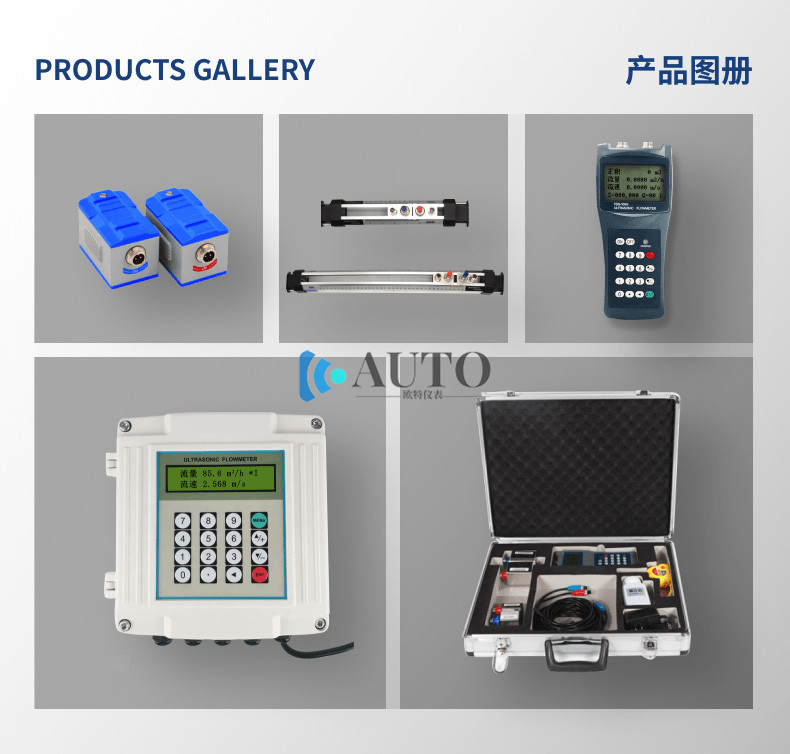

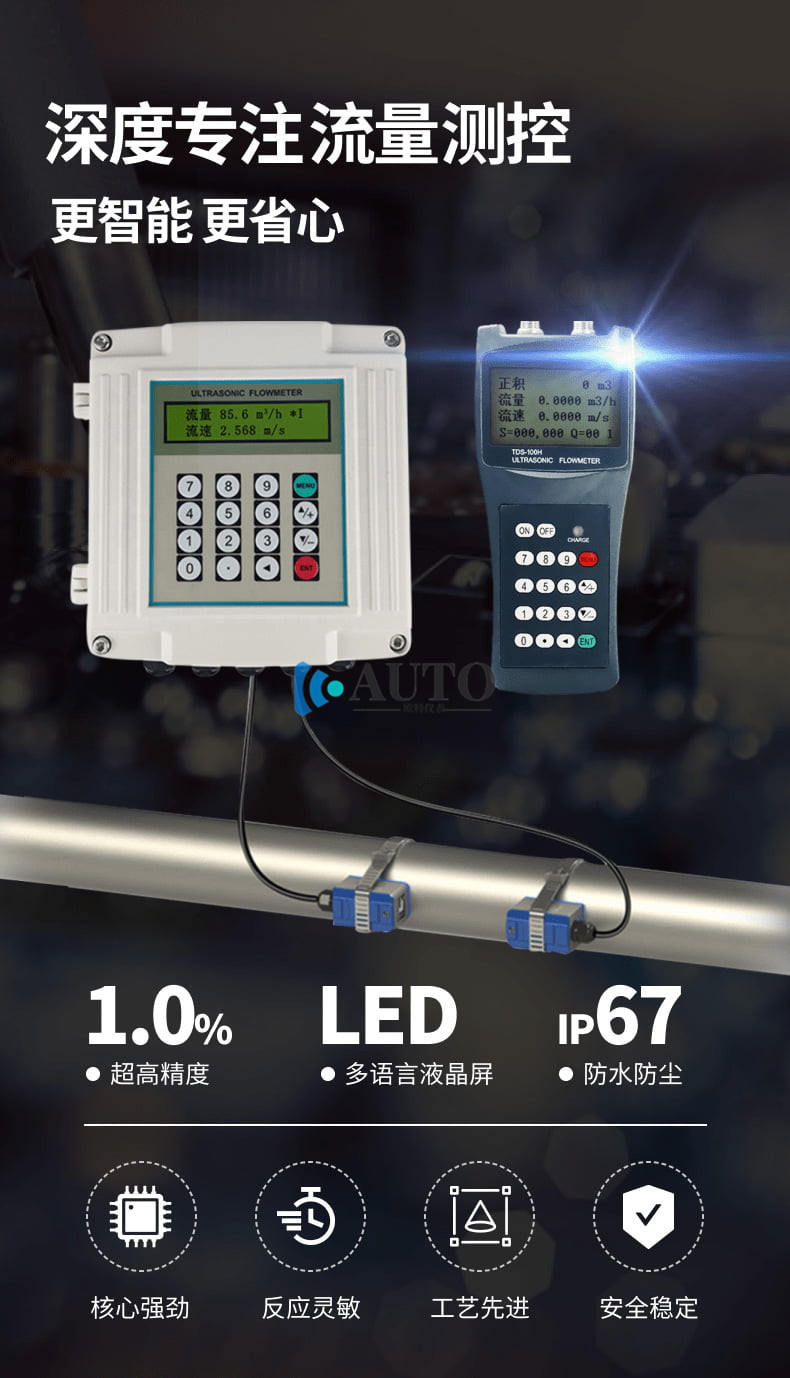

外夹式超声流量计在线监测，超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。当超声波束在液体中传播时，介质液体的流动会使波束传播时间产生变化，其传播时间的变化正比于液体的流速，超声波流量计利用这一原理来检测管道或明渠内液体流量。

特性：

·易于安装：不需切割管道或中断流量

• 维护费用低：外部传感器不需定期清洗

• 无可动部件避免了磨损和堵塞

• 没有压降和能量损失

• 量程比宽

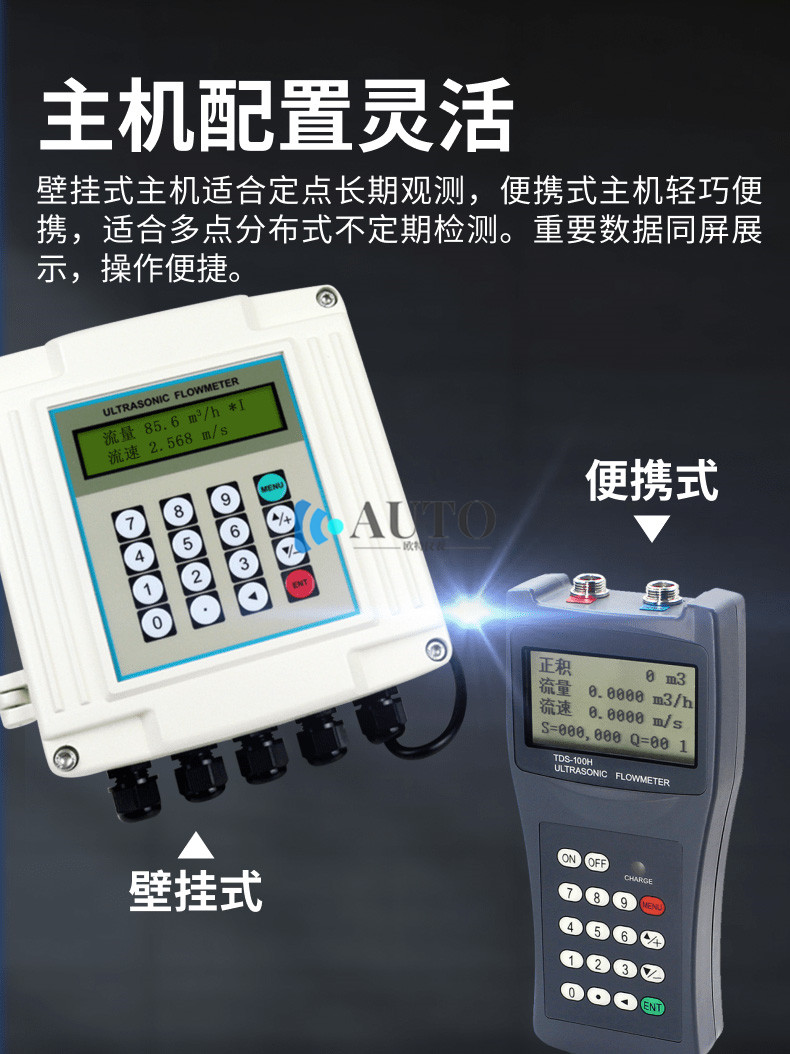

• 可选择单通道、双通道或多通道型，有多种防护外壳，以适于各种操作条件和需求

安装：

(一)超声波流量计在安装之前应了解现场情况，包括：

1．安装传感器处距主机距离为多少；

2．管道材质、管壁厚度及管径；

3．管道年限；

4．流体类型、是否含有杂质、气泡以及是否满管；

5．流体温度；(插入式传感器管道压力)

6．安装现场是否有干扰源(如变频、高电压电缆场等)；

7．主机安放处四季温度；

8．使用的电源电压是否稳定；

9．是否需要远传信号及种类；

根据以上提供的现场情况，厂家可针对现场情况进行配置，必要情况下也可特制机型。

(二)选择安装位置

选择安装管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条件：

1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器；

2、选择管材应均匀致密，易于超声波传输的管段；

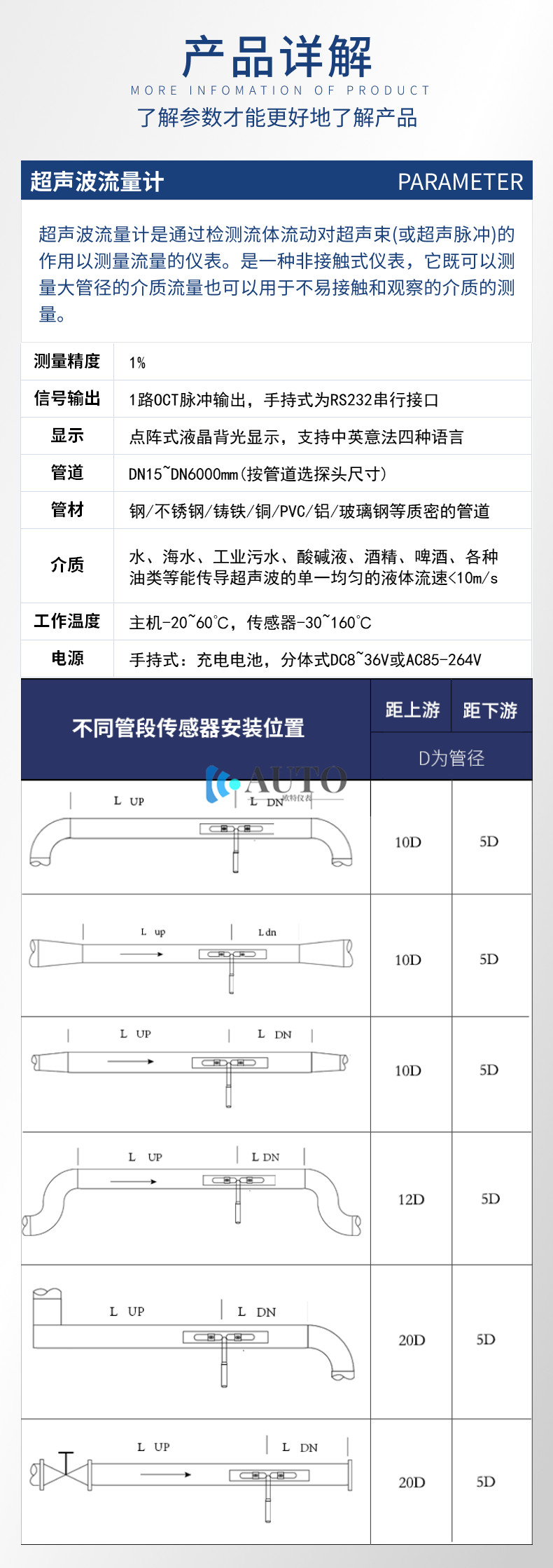

3、要有足够长的直管段，安装点上游直管段要大于10D(注：D=直径)，下游要大于5D；

4、安装点上游距水泵应有30D距离；

5、流体应充满管道；

6、管道周围要有足够的空间便于现场人员操作。

技术参数：

测量精度：优于1％

重 复 性：优于0.2%

测量周期：500ms (每秒2次，每个周期采集128组数据)

工作电源：220VAC/8~36VDC

流速：64m/s(流速分辨率0.001m/s)

显 示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等

操 作：4×4轻触键盘 (F4主机磁性4按键) 操作

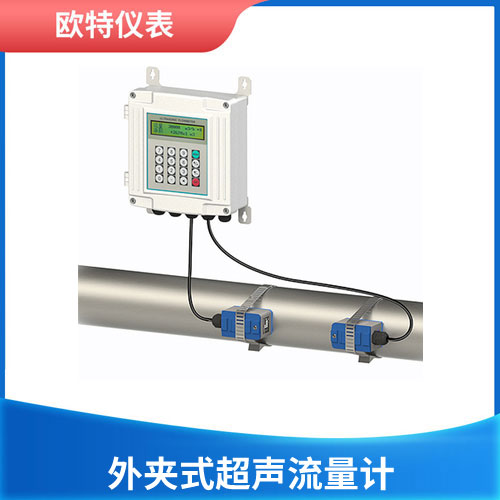

外缚式传感器：

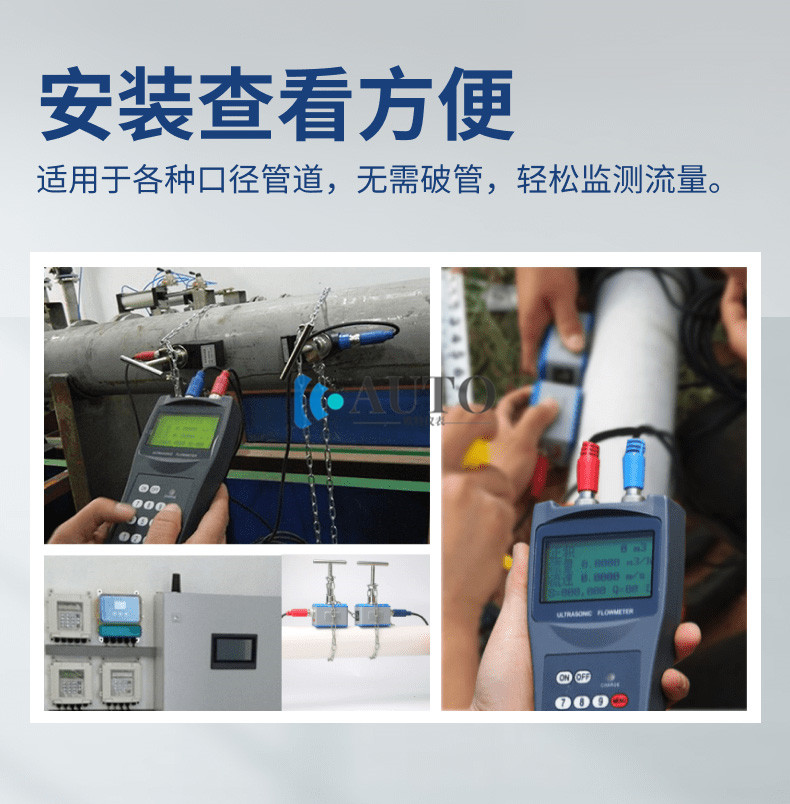

外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。

技术参数标准S1型标准M1型标准L1型高温S1H型高温M1H型

适用管径DN15～DN100DN50～DN700DN300～DN6000DN15～DN100DN50～DN700

材 质ABS特殊高温材料

工作频率1MHz

安装方法V (N、W）法V、Z法Z法V (N、W)法V、Z法

标　　定整机配对标定

磁　　性有无

适用温度0℃～70℃0℃～160℃

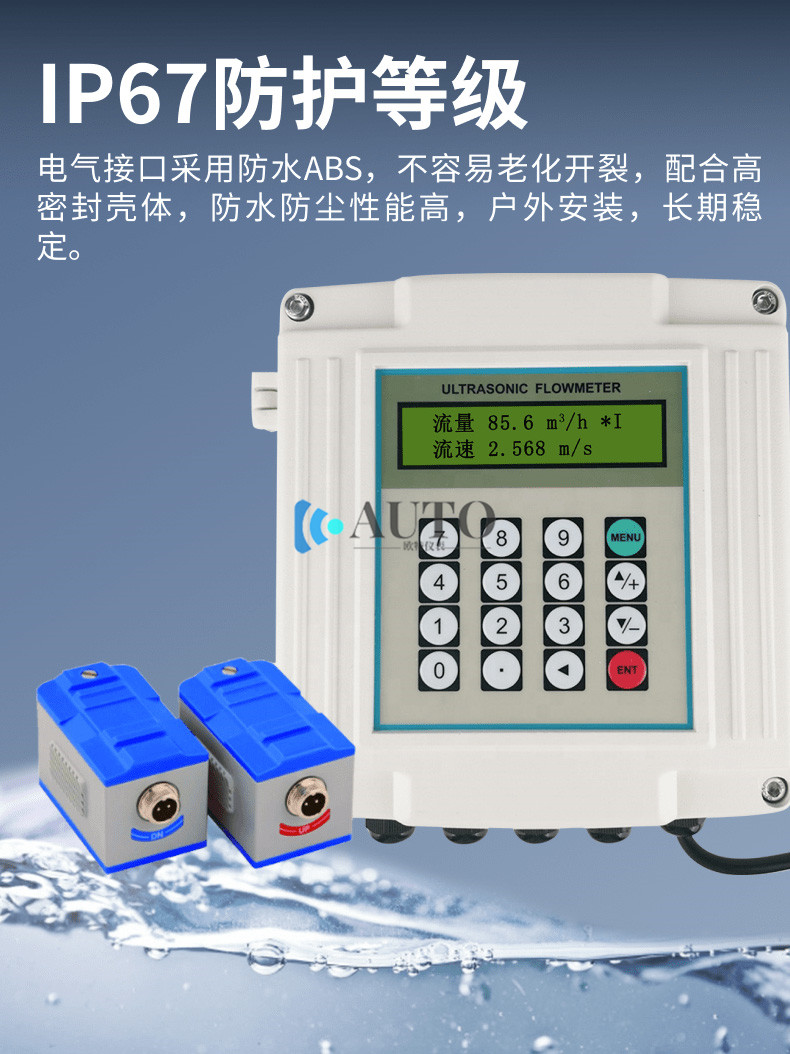

防护等级IP68（可浸水工作，水深≤3米）

外形尺寸45×30×3060×45×4580×70×5590×85×2490×82×29

质量(克/对)7525065094150

介质种类水、海水、污水、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度≤20000ppm且气泡含量小

适用管材碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。

管道衬材环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。

信号电缆SEYV75-2型屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗 干扰性，并注意 电缆不要与高压电缆并行，尽量避开变频器等干扰源。
