手持式超声波流量计的超级终端采集

来源:江苏欧特自动化仪表有限公司

**步:设置手持式超声波流量计

打开手持式超声波流量计,首**入M60菜单,进行RS-232串行口设置,设置波特率9600、无校验位(None):进入M50菜单,进行数据定时输出选项,将内置数据记录器设置为“开”;进入选择输出选项,打开需要输出的项目名称,包括:
1.输出时间日期、
2.输出系统状态、
3.拷贝当前窗口、
4.输出瞬时流量、
5.输出瞬时流速、
6.输出浄累积量、
7.输出正累积量、
8.输出负累积量、
9.信号轻度质量、
10.工作计时器、
11.今日累积流量。
然后进入M51菜单,设置定时输出时间。如果没有明确的开始和持续时间,可用代替。在进入N52菜单,设置数据数流向控制。若现场测量时可以将手持式超声波流量计接至PC机,则在此项选择0输出至RS232:否则选择1输入机内缓存,待测量完毕后,将手持式超声波流量计接至PC机,选择2缓存=>RS232。至此,手持流量计设设置完毕。
第二步:设置超级终端

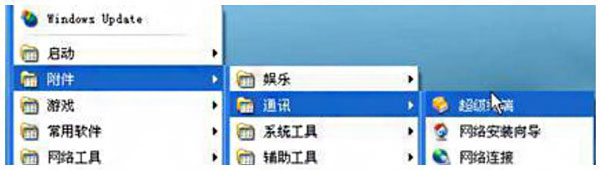

首先,启动计算机,在“开始”工具栏中选择“程序>附件>通识>超级终端”。

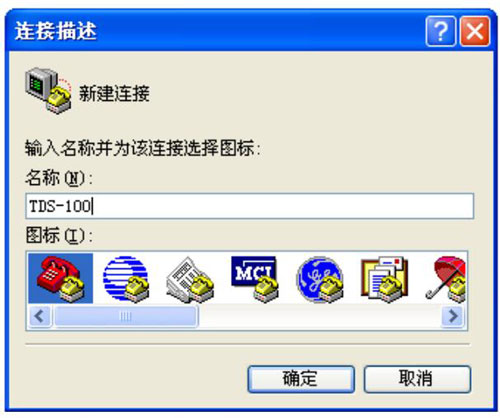

此时,弹出一个“新建连接-超级终端”的对话框,输入用户自定义的名称,选择左边**个图标,点击确定。

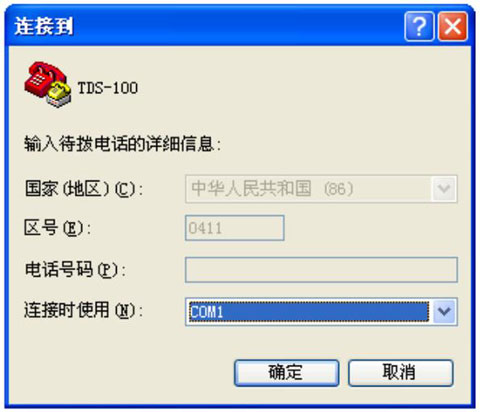

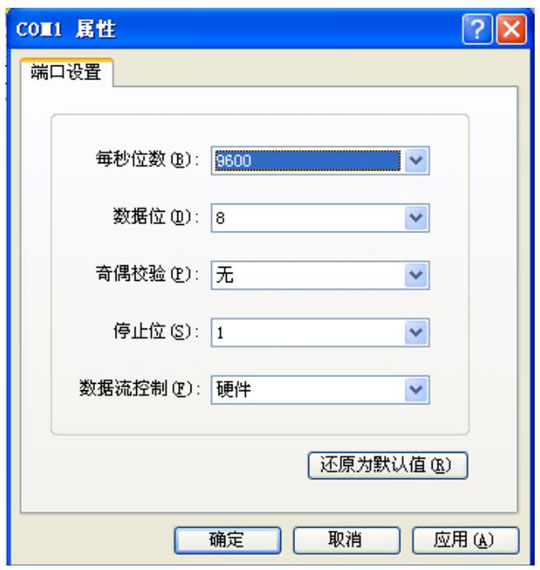

紧接着进入“连接到”这个对话框,在这里输入您的区号以及电话号码,连接时使用:选择“COM1”,点击确定。然后进入下一个对话框,每秒位数选择:9600:数据位:8;奇偶校验:无;停止位:1:数据流控制:硬件,点击确定,超级终端就建立好了。
这样设置是为了确保超级终端和手持式流量计串口参数设置要求一致。如果您的计算机上没有超级终端这个程序,请使用 Windows装载光盘进行装载。

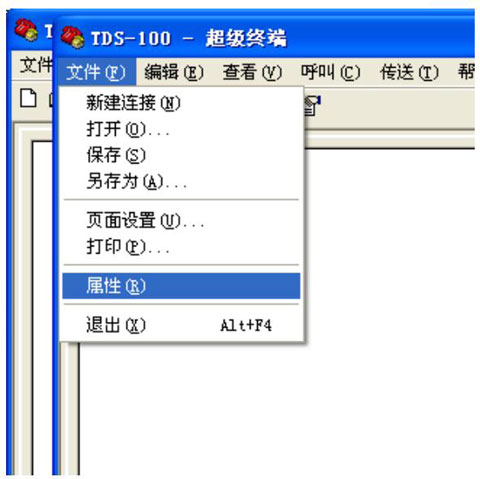

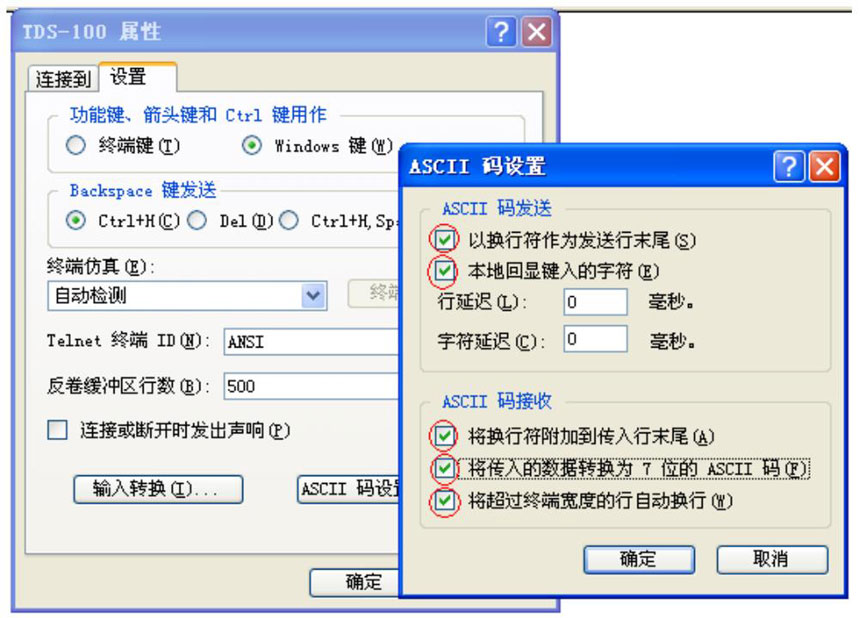

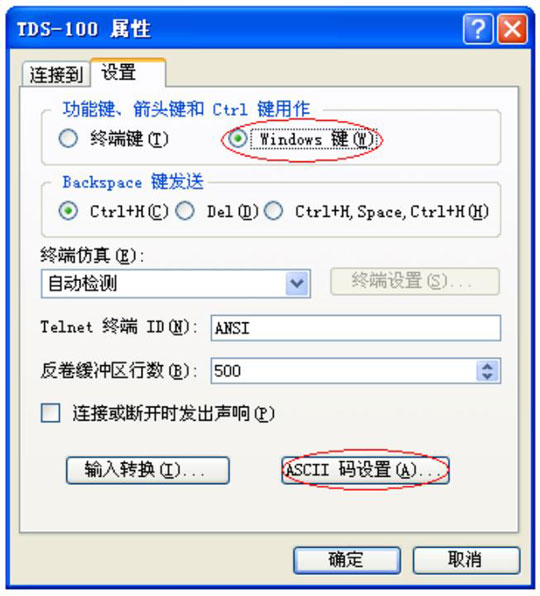

在超级终端窗口菜单中选择“文件>属性>设置”,功能键选择:“" Windows键”,在“ASCI码”设置中,5个复选框全选,点击确定,这样设置超级终端窗口オ可以进行输入。至此,超级终端设置完毕。
第三步:数据采集

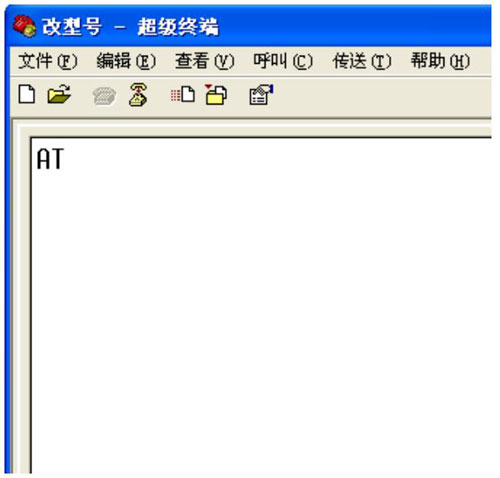

以上步骤都完成后,取出手持流量计仪表箱中的数据DB9数据线,将手持式超声波流量计和PC机的RS-232端口连接好。打开流量计,超级终端窗口会显示“AT”字样,表明主机与电脑已经连接好。
进入M52菜单,选择输出数据流向控制,若现场测量时可以将手持式超声波流量计接至PC机,则在此项选择0输出至RS232:否则选择1输入机内缓存,待测量完毕后,将手持式超声波流量计接至PC

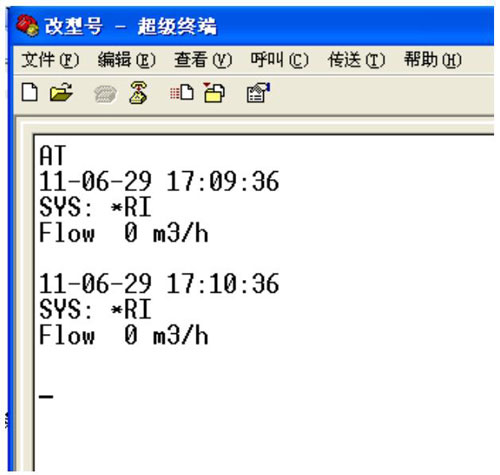

机,再选择2缓存=>RS232。选择输出至RS232,即可看见类似下图所示的内容。
至此,手持式超声波流量计中的数据就发送到超级终端上,供客户采集使用。
