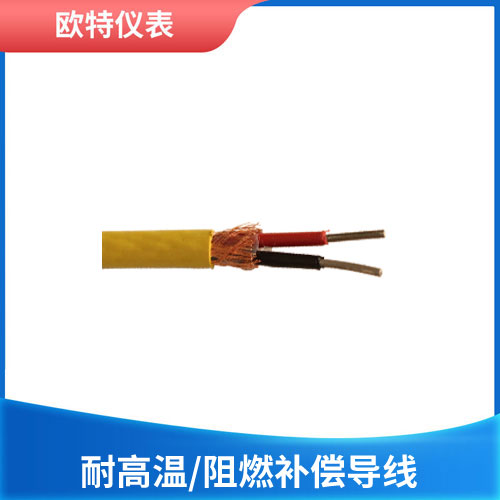

热电偶用（耐高温/阻燃）补偿导线（电缆 ）

说明:  产品标准：采用GB/T4989-94及JB/T7495-94等标准。

1、用途：    热电偶用（耐高温）补偿导线、补偿电缆，是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。 2：使用条件： (1)  工作温度：耐热用：*高200℃和260℃两种；        一般用：*高70℃和105℃两种。 (2) *低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；                聚氯乙烯绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。 (3) *小弯曲半径：聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。 3、产品品种、规格、结构型式 (1) 产品品种及型号：见表1

表1

产品名称	型 号	配用热电偶	热电偶分度号
铜-铜镍补偿型导线（电缆）	SC	铂铑10-铂热电偶 铂铑13-铂热电偶	S
铁-铜镍补偿型导线（电缆） 铜-铜镍补偿型导线（电缆）	KCA KCB	镍铬-镍硅热电偶	K
镍铬-镍硅延长型导线（电缆）	KX	镍铬-镍硅热电偶	K
铁-铜镍补偿型导线（电缆） 镍铬硅-镍硅延长型导线（电缆）	NC NX	镍铬硅-镍硅热电偶	N
镍铬-铜镍延长型导线（电缆）	EX	镍铬-铜镍热电偶	E
铁-铜镍延长型导线（电缆）	JX	铁-铜镍热电偶	J
铜-铜镍延长型导线（电缆）	TX	铜-康铜镍电偶	T

  (2) 产品规格：见表2 表2

	名 称		导体标称截面mm2	导体结构 mm
	补偿导线	补偿电缆		A	B
线芯对数	1	二线组：1～24对 三线组：1～19对	0.5	1/Φ0.80	7/Φ0.30
			1.0	1/Φ1.13	7/Φ0.43
			1.5	1/Φ1.37	7/Φ0.52
			2.5	1/Φ1.76	19/Φ0.41

注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对 为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。 ② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。 4、技术要求    (1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3

表3

产品型号	补偿导线及电缆线芯		绝缘层着色		配用热电偶 分度号
	正极	负极	正极	负极
SC	铜	铜镍0.6	红	绿	S(铂铑10-铂) R(铂铑13-铂)
KCA	铁	铜镍22	红	蓝	K(镍铬-镍硅)
KCB	铜	铜镍40	红	蓝
KX	镍铬10	镍硅	红	黑
EX	镍铬10	铜镍45	红	棕	E(镍铬-铜镍)
JX	铁	铜镍45	红	紫	J(铁-铜镍)
TX	铜	铜镍45	红	白	T(铜-铜镍
NC	铁	铜镍18	红	灰	N(镍铬硅-镍硅)
NX	镍铬硅	镍硅	红	灰

(2) 补偿导线及补偿电缆使用分类、等级标志及护套着色：见表4 表4

使用分类	标志代号	允差等级及标志		护套着色
		普通级	精密级	普通级	精密级	本安型
一般用	G	省	S	黑色	灰色	蓝色
耐热用	H			黑色	灰色	蓝色

  (3) 补偿导线及补偿电缆热电特性及允差表：见表5 表5

型号	使用 分类	温度范围℃	热电动势允差μV		测量端 温度℃	往复电阻20℃长度为1m不大于Ω
			普通级	精密级		0.5mm2	1.0mm2	1.5mm2	2.5mm2
SC	G	0～100	±60(±5.0℃)	±30(±5.0℃)	1000	0.10	0.05	0.03	0.02
	H	0～200
KCA	G	0～100	±100(±2.5℃)	±60(±1.5℃)	1000	1.40	0.70	0.47	0.28
	H	0～200			900
KCB	G	0～100			900	1.04	0.70	0.47	0.28
KX	G	-20～100			900	2.20	1.10	0.73	0.44
	H	-25～200			900
EX	G	-20～100	±200(±2.5℃)	±120(±1.5℃)	500	2.50	1.25	0.83	0.50
	H	-25～200			500
JX	G	-20～100	±140(±2.5℃)	±85(±1.5℃)	500	1.30	0.65	0.43	0.26
	H	-25～200			500
TX	G	-20～100	±60(±1.0℃)	±30(±0.5℃)	300	1.04	0.52	0.35	0.21
	H	-25～200	±90(±1.5℃)	±48(±0.8℃)	300
NC	G	0～100	±100(±2.5℃)	±60(±1.5℃)	900	1.50	0.75	0.50	0.30
	H	0～200			900
NX	G	-20～100			900	2.86	1.43	0.95	0.57
	H	-25～200			900

  (4) 其它性能指标：见表6 表6

项 目	单 位	性能指标
		PVC绝缘	F46绝缘或F绝缘
绝缘电阻（20℃）≥	MΩ·km	25	500
电压试验	V/1min	1000

阻燃性能	由供需双方根据补偿电缆的使用条件按GB/T18380-2001标准商定

5、型号、名称：见表7～表8 表7 补偿导线

型 号	名 称
ZR-KX-VV	聚氯乙烯绝缘和护套K分度热电偶用补偿导线
ZR-KX-VPV	聚氯乙烯绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线
ZR-KX-FF	氟塑料绝缘和护套K分度热电偶用补偿导线
ZR-KX-FPF	氟塑料绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线
ZR-KX-FV-105	氟塑料绝缘耐热105℃聚氯乙烯护套K分度热电偶用补偿导线
ZR-KX-FPV-105	氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套K分度热电偶用屏蔽补偿导线
ZR-KX-HF4B	聚四氟绝缘玻璃丝编织护套K分度热电偶用补偿导线
ZR-KX-HF4PB	聚四氟绝缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线

注：  ① 其他型号补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写型号的**项，如：EX-VVP； ② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽； ③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能； ④ 一般用(G)普通级和精密级(S)以及耐热用(H)普通级和精密级(S)补偿导线在订货注明即可。 表8 补偿电缆

型 号	名  称
ZR-KX-VV	聚氯乙烯绝缘对绞聚氯乙烯护套K分度热电偶用补偿电缆
ZR-KX-VPV	聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
ZR-KX-VPVP	聚氯乙烯绝缘对绞铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
ZR-KX-VVP	聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
ZR-KX-FF	氟塑料绝缘对绞氟塑料护套K分度热电偶用补偿电缆
ZR-KX-FPF	氟塑料绝缘对绞铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆
ZR-KX-FPFP	氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆
ZR-KX-FFP	氟塑料绝缘对绞铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆
ZR-KX-FV-105	氟塑料绝缘对绞耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
ZR-KX-FPV-105	氟塑料绝缘对绞铜丝编织分屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
ZR-KX-FPVP-105	氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
ZR-KX-FVP-105	氟塑料绝缘对绞铜丝编织总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
ZR-KX-HF4B	聚四氟绝缘对绞玻璃丝编织护套K分度热电偶用补偿电缆
ZR-KX-HF4PB	聚四氟绝缘对绞铜丝编织分屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆
ZR-KX-HF4PBP	聚四氟绝缘对绞铜丝编织分屏蔽总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆
ZR-KX-HF4BP	聚四氟绝缘对绞铜丝编织总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆

注：  ① 其他型号补偿电缆SC、KC、EX、JX、TX、NC、NX等,只需改写型号的**项，如：EX-VPV； ② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽，P3：铝/聚酯复合膜，P2：铜塑复合膜； ③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能。 ④ 一般用(G)普通级和精密级(S)以及耐热用(G)普通级和精密级(S)补偿电缆在订货注明即可。 ⑤ 本安补偿电缆需在原型号前加“IA-”，如：IA-KX-VPVP；需阻燃补偿电缆，应在原型号前加“ZR-”。 6、交货要求 根据双方协议允许任何长度交货，长度计量误差为±0.5%。 7、订货须知     订货时务必注明产品名称、型号、对数、耐温等级、屏蔽型式、数量等。
