  • 产品名称:导波雷达液位计(杆式)
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

杆式导波雷达液位计和多数的测量仪表一样,选型无非是以下三个方面:1、介质特性方面 有无腐蚀性、粘附性如何、磨损力度如何、介电常数如何等等,根据这些选择缆绳的类型和仪表特征。2、容器、环境特性方面 容器尺寸如何、是否有障碍物或者搅拌、安装要求如何、量程、结构、环境是否需要防爆3、控制要求方面要什么信号输出?是否需要就地显示?精度有何要求?分辨力?供电要两线还是4线?既可以测量液体,也可以测量固体,是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。

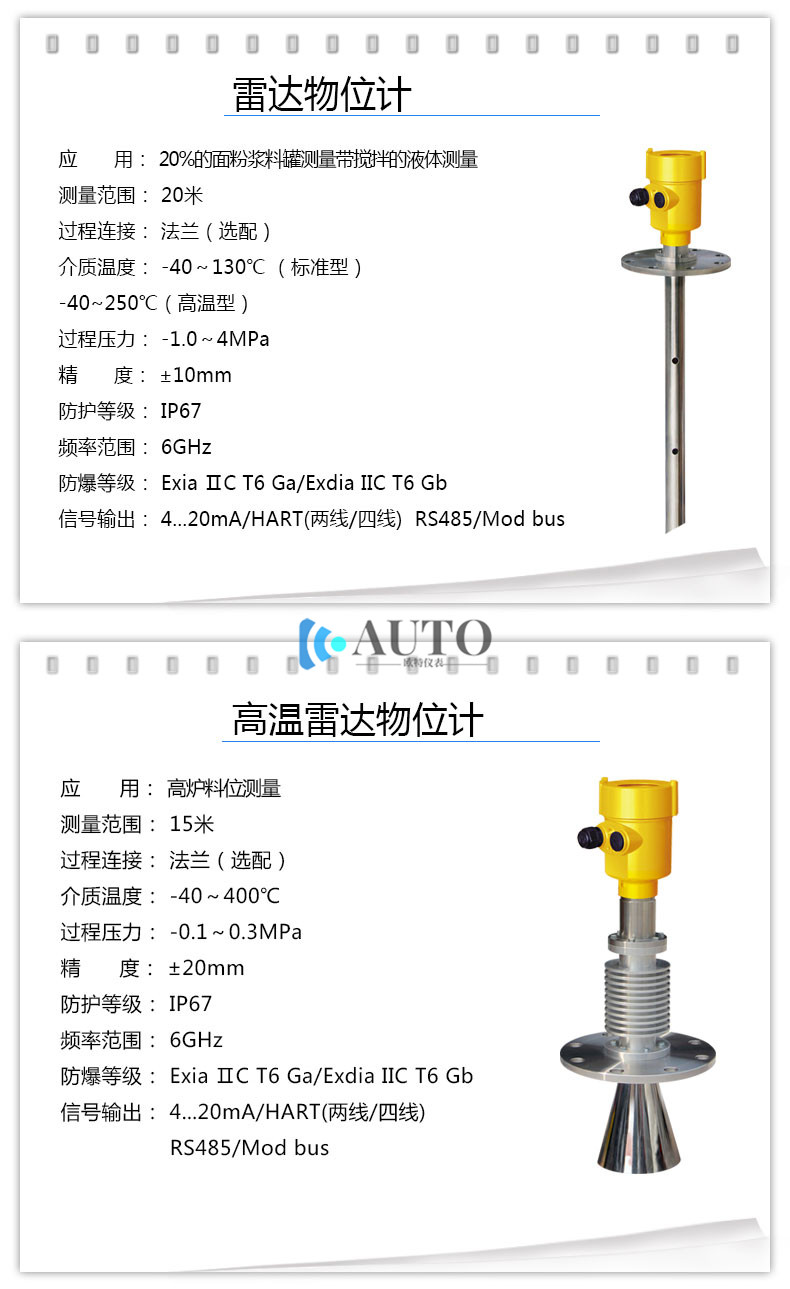

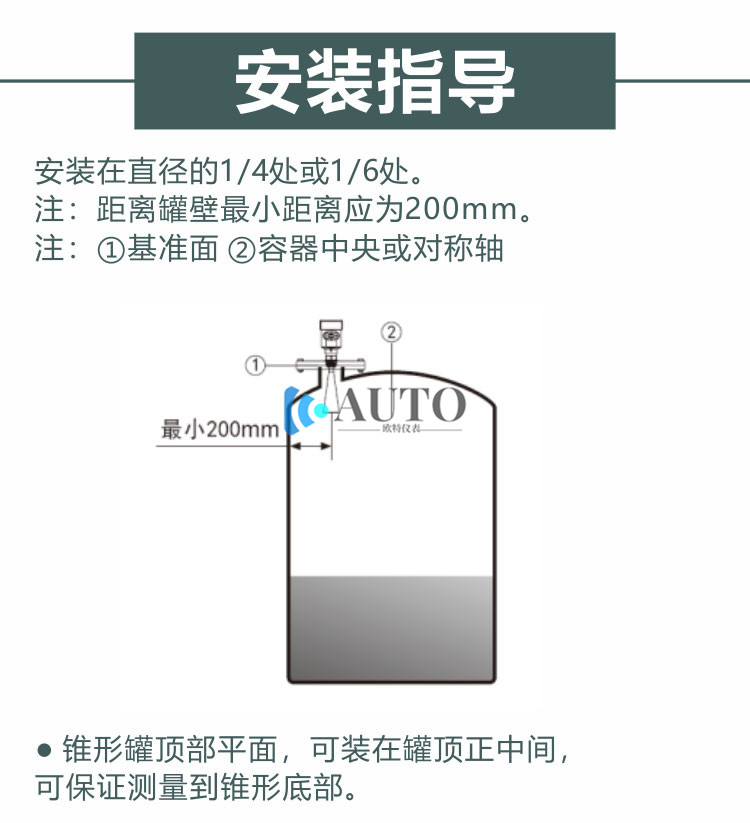

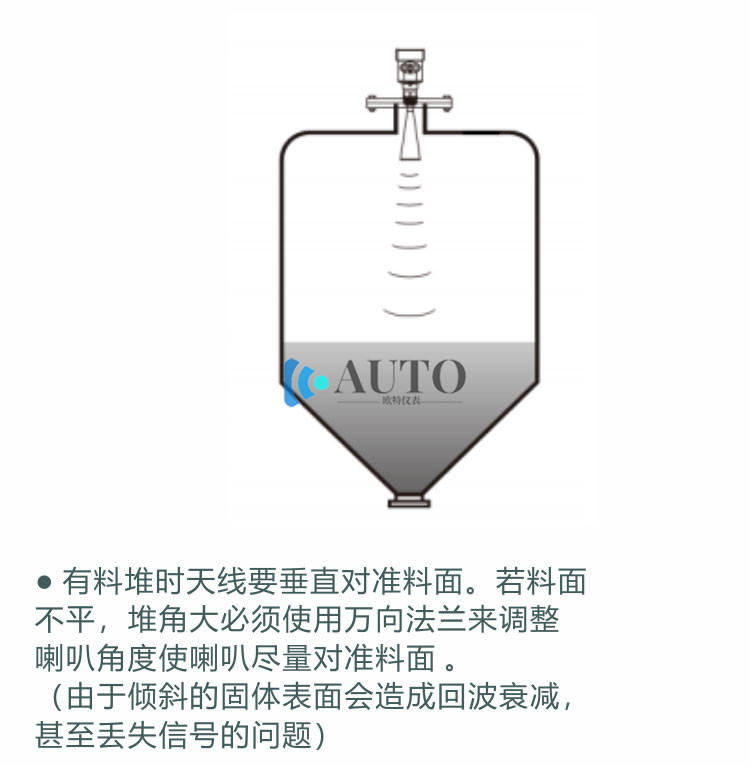

     探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。可发出高频率微波,沿着探杆传播,由于遇到被测介质,介电常数突变,引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时,导波雷达也可以测量两种不同介质的界面,充分利用介质的介电常数的不同。但测量条件是上层介质不导电,或其介电常数比下层介质介电常数小10倍以上。脉冲的工作方式可测小介电常数介质,并安全适用于各种金属,非金属容器内,对人体及环境无伤害。导波雷达物位计可采用螺纹连接,螺纹的长度不要超过150mm,还可以采用在短管上安装。理想的短管直径小于150mm,高度小于150mm,若安装于较长的短管上,应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。当仪表需要安装于直径大于200mm短管时,短管内壁产生回波,在介质介电常数低的情况下会引起测量误差。因此,对于一个直径为200mm或250mm的短管,需要选一个带“喇叭接口”的特殊法兰。尽量避免安装在直径大于250mm的短管上。导波雷达物位计无论是缆式或杆式若想仪表工作正常,过程连接表面应为金属。当仪表装在塑料罐上时,若罐顶也是塑料或其它非导电材质时,仪表需要配金属法兰,若采用螺纹连接,需配一块金属板。

杆式导波雷达液位计



应用:煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等;原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等;原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等;矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等;石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等;蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等;原料仓、储料塔、干燥鼓、化学物料存储仓等;采石场、食品、制药、环保、造船等行业等.

ZPRD702技术参数:

参数: 工作频率:6.8GHZ

测量范围:缆式:0-30m;杆式、同轴式:0-6m

重复性:±0.1%   ±0.2%  ±0.3%  ±0.5%

分辨率:1mm

采样:回波采样55 次/s

响应速度:>0.2S(根据具体使用情况而定)

输出电流信号:4-20mA

精度:<0.1%

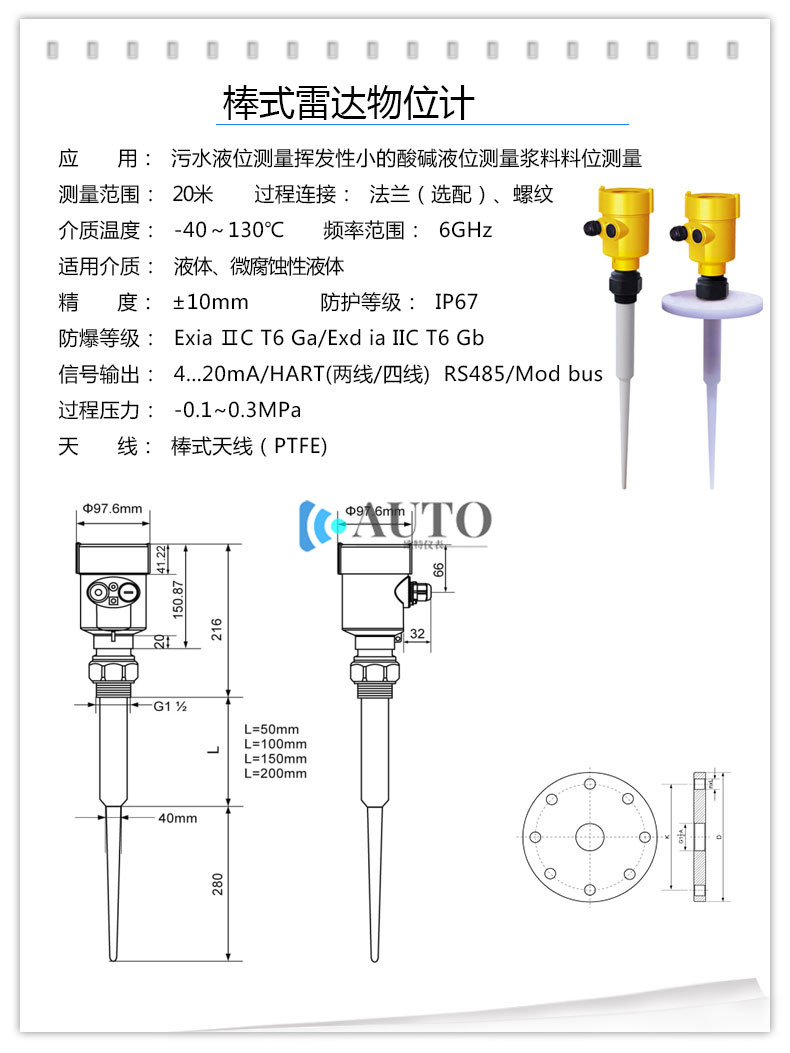

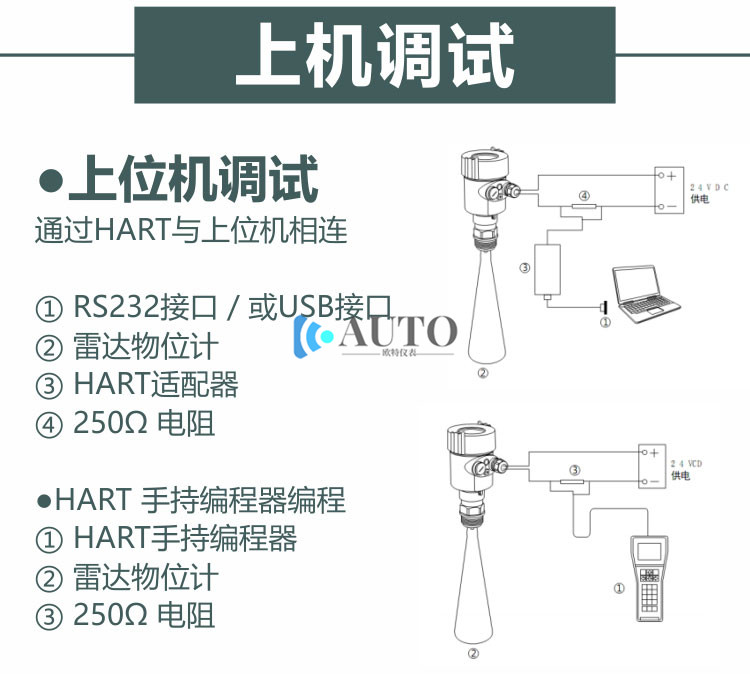

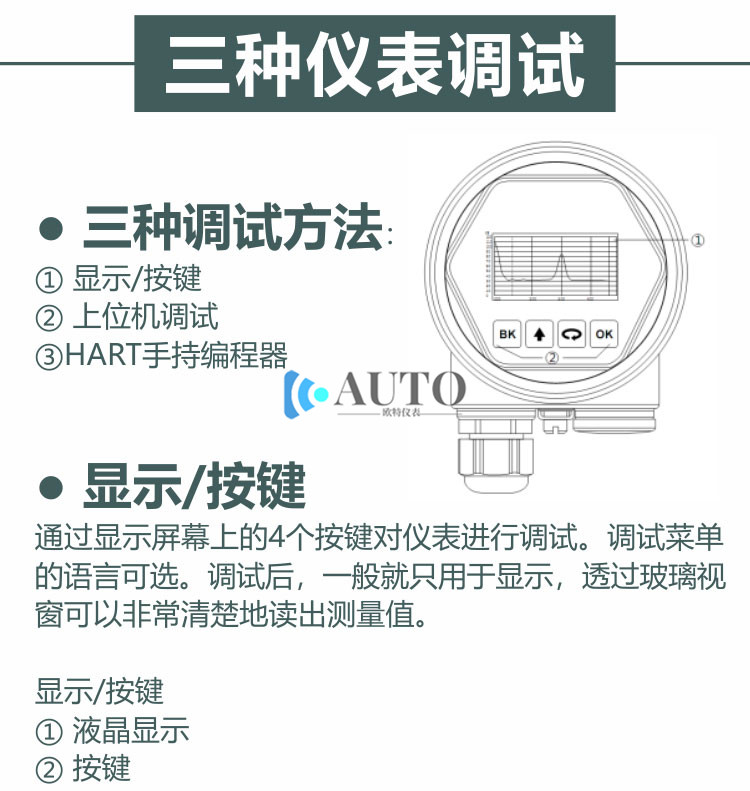

通讯接口:      HART 通讯协议

过程连接:      G1½A/G2A/1½NPT

法兰DN50,DN80,DN100,DN150

过程压力:       -1-40bar

电源:   电源:24VDC(±10%)

纹波电压:1Vpp

耗电量:max 22.5mA

环境条件:      温度-40℃~+80℃

防爆/防护等级: EXiaIICT6/IP68

两线制接线:    仪表供电和信号输出共用一根两芯屏蔽电缆线

电缆入口:2个M20×1.5(电缆直径5--9mm)

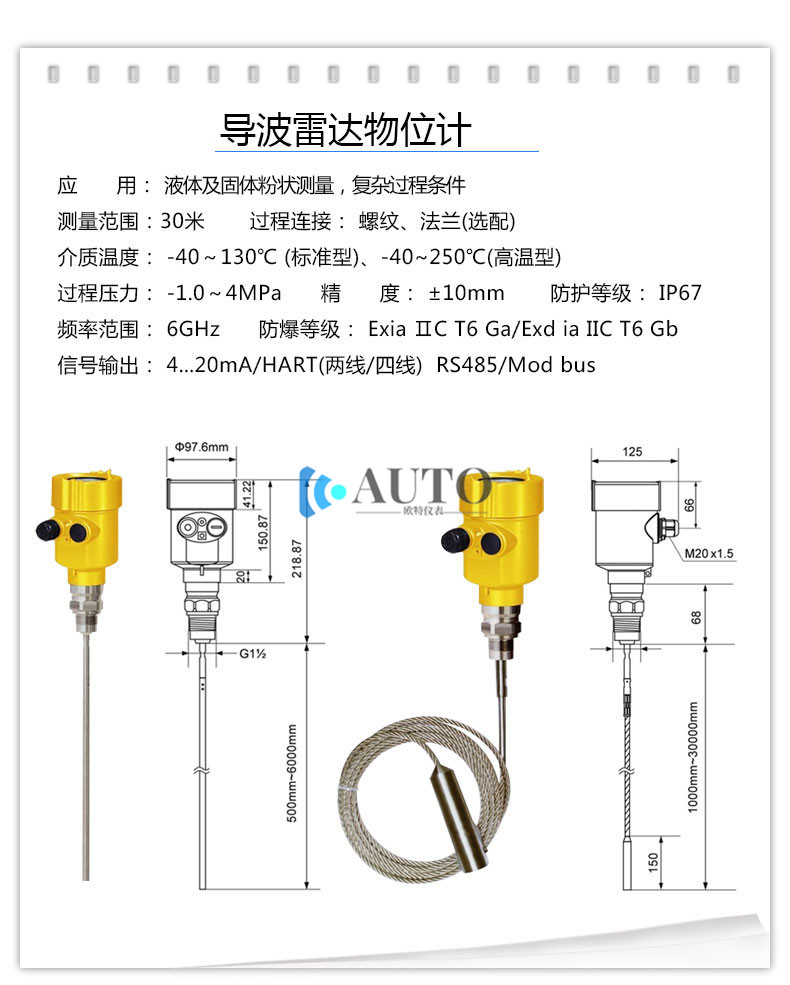

型   号RD701RD702RD703





应   用
适用于大量程。可测固体和液体介质。适用复杂测量,液体和固体颗粒状介质,大粉尘环境适用于固体和液体介质测量, 粉状颗粒介质。固体、液体测量,可用于介电常数比较小的液体。
测量范围0~35米0~6米0~6米
连接方式螺纹(G1-1/2″,1-1/2″NPT),法兰(DN50/80/100/150)
料仓开口螺纹(Φ40),法兰(DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm)
工作温度-40~350℃
工作压力-1.0~4.0MPa
精    度0.1%±1mm(顶部盲区300mm)
采    样回波采样 55次/秒
防爆等级EXiaIICT6/ExdIICT6
防护等级IP66/IP68
信号输出两线4~20mA/HART或三线4~20mA
天线材质不锈钢
电    源电源:24VDC(±10%);波纹电压:1Vpp; 耗电量:zui大22.5mA
环境温度-40~80℃
电缆接口M20×1.5(电缆直径7--10mm)
