介绍:


一、超声波流量计概述


超声波流量计不但适用于工厂排污,还适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。明渠流量计品种很多,常见的有堰式明渠流量计和槽式明渠流量计两大类。


超声波流量计除圆形外,还有U字形、梯形、矩形等多种形状。


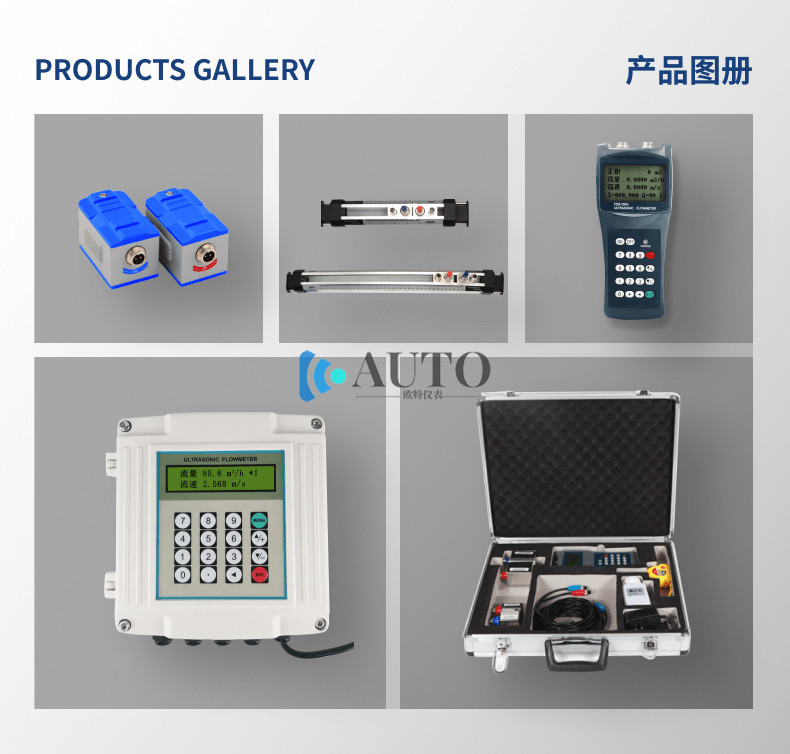

超声波明渠流量计





二、用途


与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体情况下,比其它形式的仪表具有更高的可靠性。




三、工作原理


超声波流量计仪表直接测量的物理量是液位。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰槽的水位-流量关系反算出流量。使用超声波明渠流量计,安装时必须知道配用量水堰槽的水位-流量对应关系。


量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。


巴歇尔槽知道了喉道宽度b,就可以用相应的公式算出水位-流量对应关系。


直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时,三角堰与渠道宽B、开口角度、上游堰坎高度p有关。


 矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。


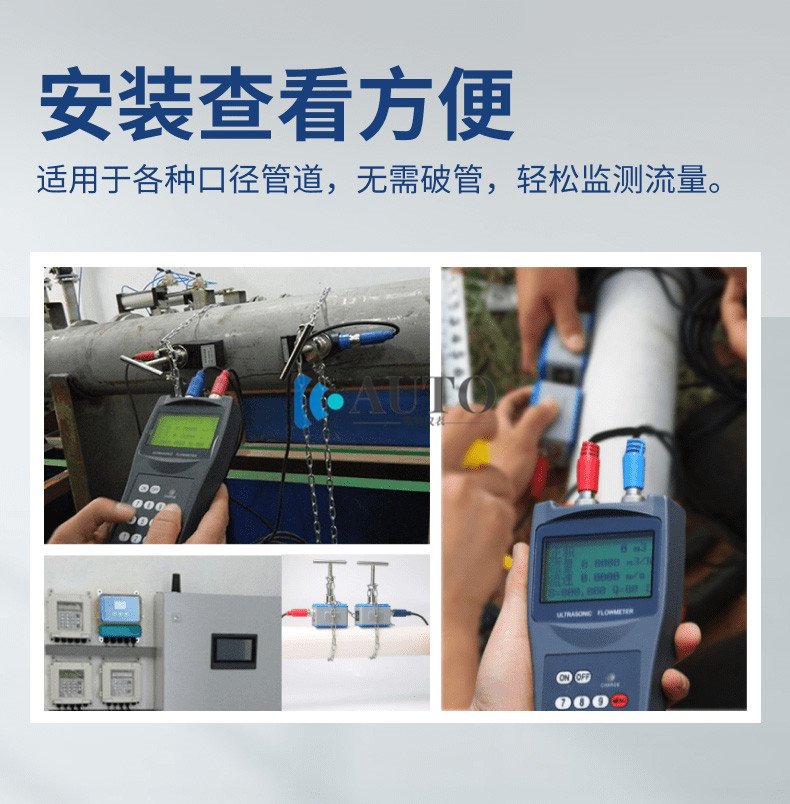

 超声波测液位原理:本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。


 仪表的工作原理:仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表,把液位转成流量(单位:升/秒)。


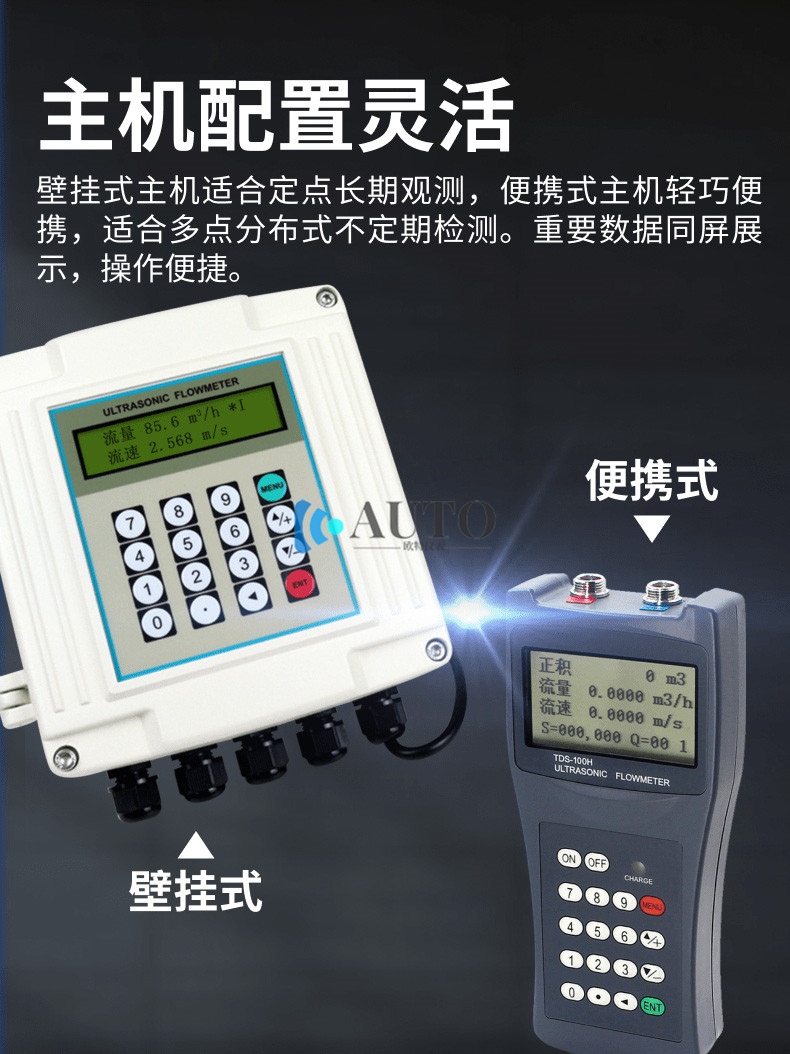

  仪表显示:仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加,得出累计流量。


  仪表输出有,4~20mA电流模拟量;继电器的开关量(需订货选择);RS485的数字信号;



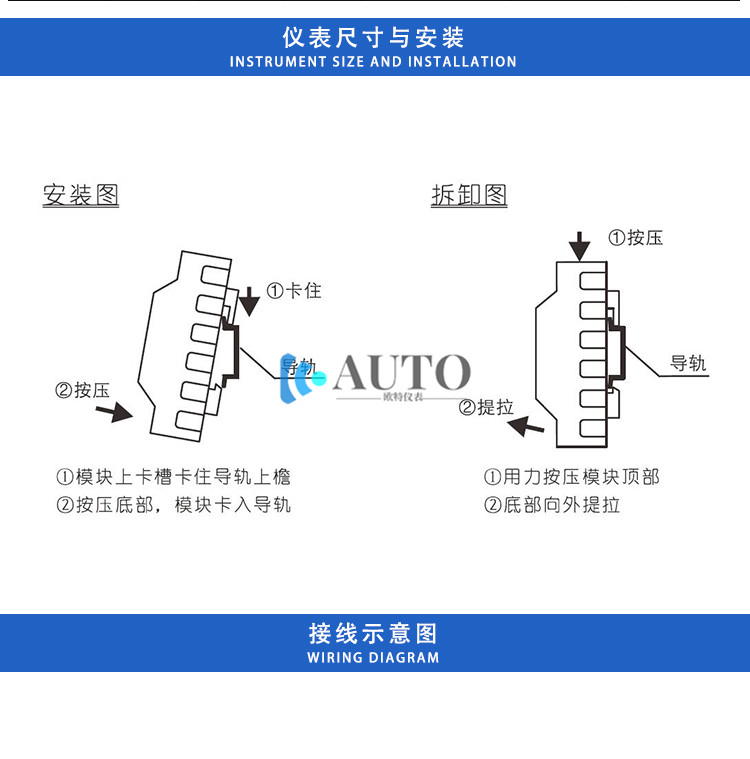

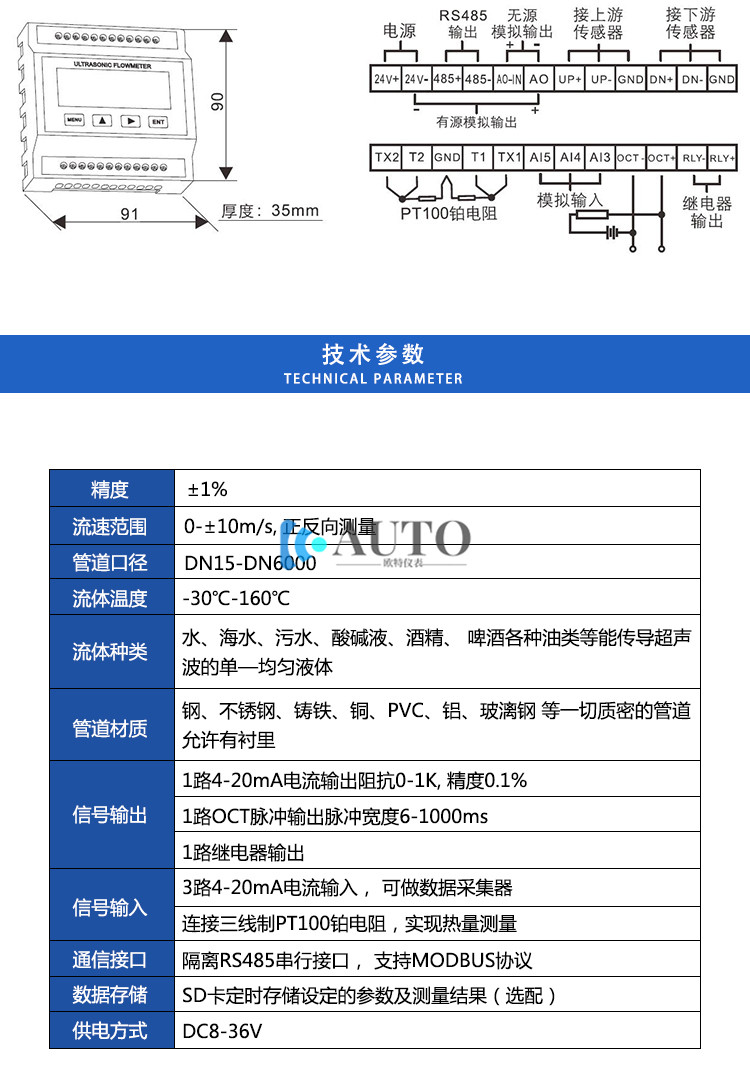

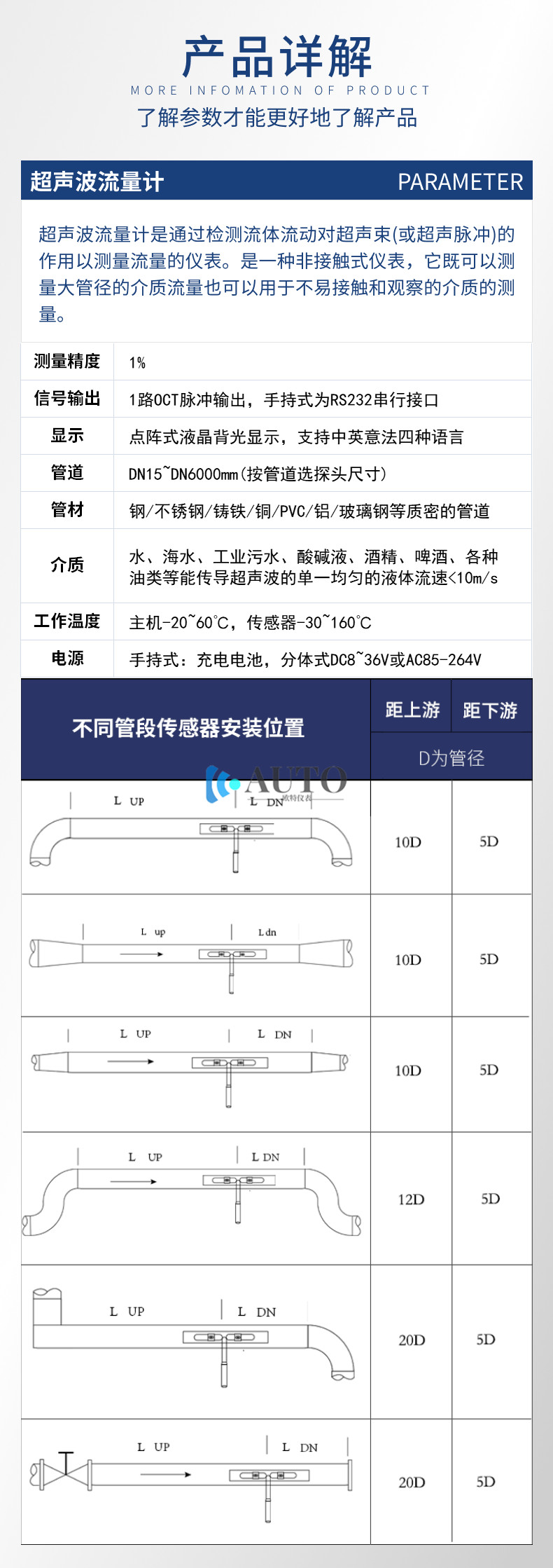

四、技术指标


量程:20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h

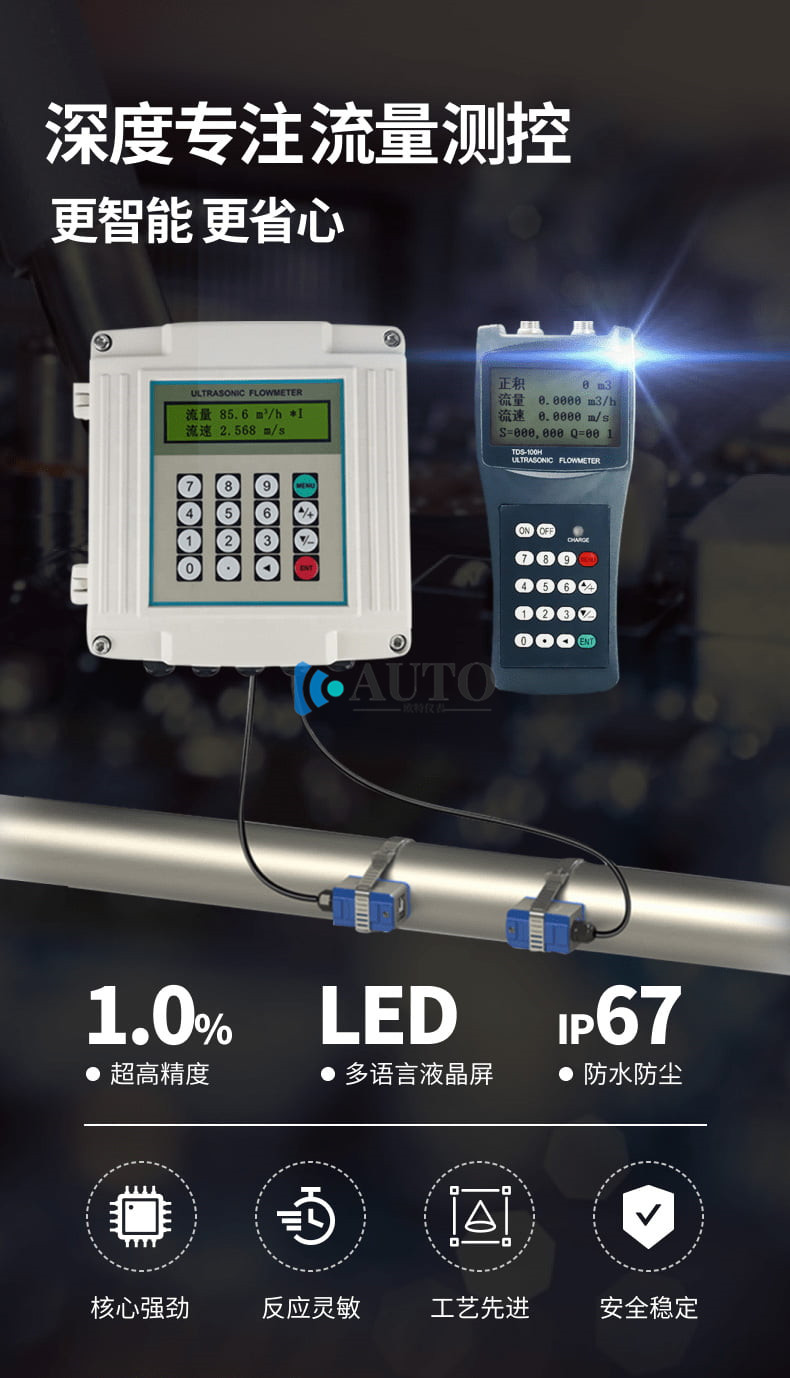

精度:1.0级

显示仪表温度:0℃~50℃             介质温度:0℃~+60℃

传感器温度:-30℃~+60℃             压力:自由流

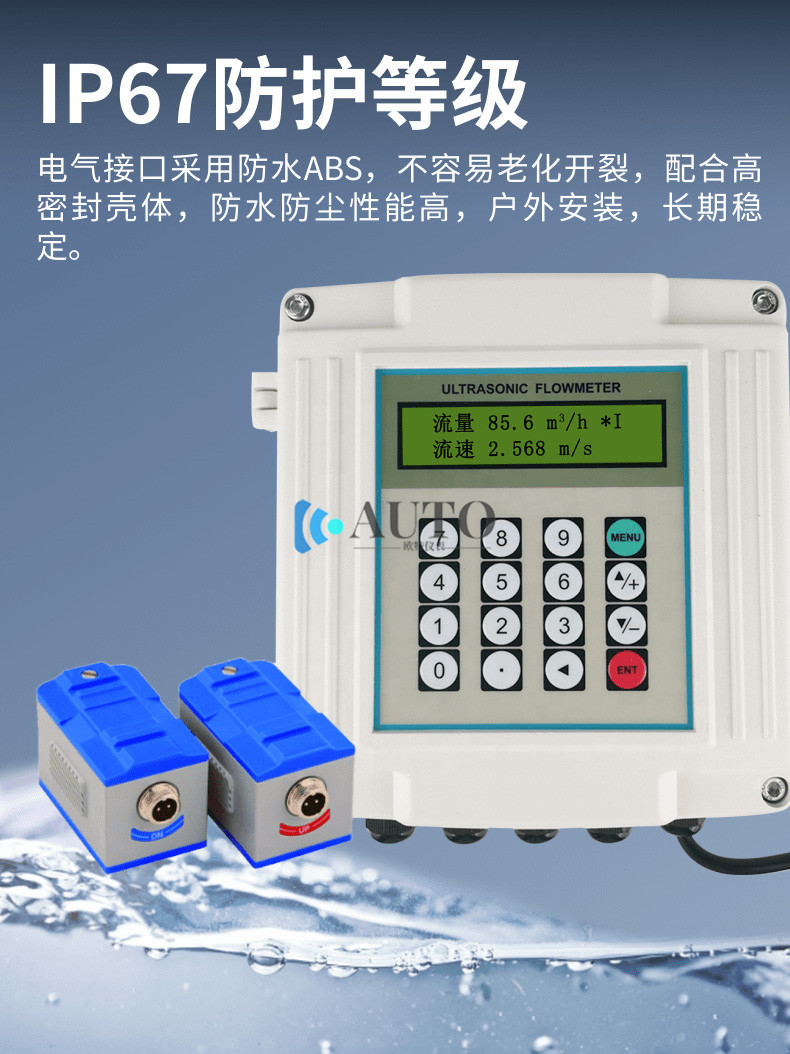

流道形式:巴歇尔槽/三角堰板/矩形堰板       防护等级:IP65

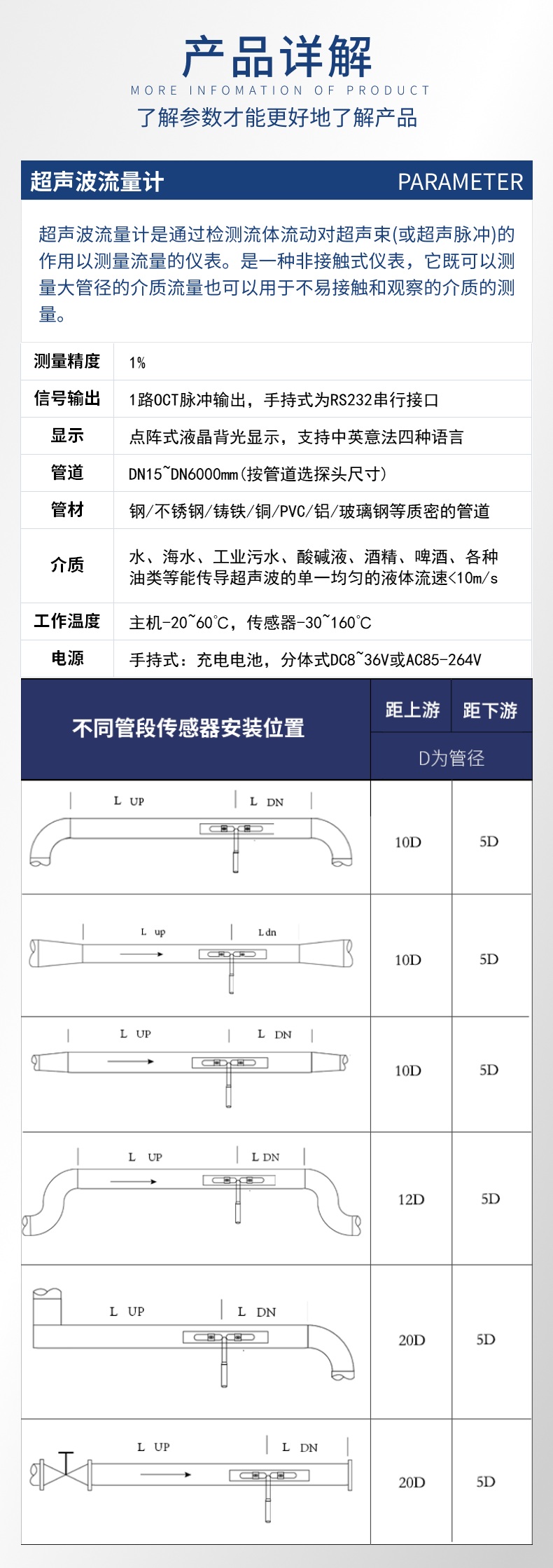

供电电源:220VAC 50HZ              前直段:1~3米

显示:双窗口,8位LED累计流量和4位LED瞬间流量   消耗功率:≤15W
