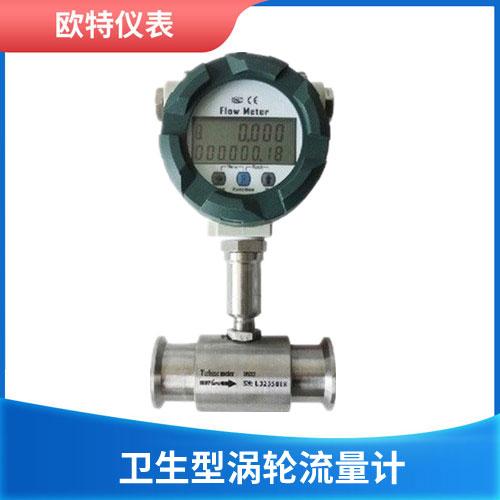

一、卫生型涡轮流量计简介

流体流经涡轮流量计传感器壳体时由于叶轮的叶片与流体的流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力后叶片旋转，在力矩平衡后转速稳定，在一定条件下转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢与线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量与累积流量。



二、特点

传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

结构简单、牢固拆装方便。

采用快装式结构，方便清洗

测量范围宽，下限流速低。

压力损失小，重复性好，精度可达0.5％。

具有较好的抗电磁干扰和抗震动能力。

化标准，可替代同类进口产品

防腐防锈材质，适用于卫生行业

快装式结构，易于安装维护

精度高，重复性好

高品质涡轮，超出常规的量程范围

四、选型

仪表口径  （mm）	正常流量范围  （m³/h）	扩展流量范围  （m³/h）	常规耐受压力  （MPa）	卡箍尺寸  （mm）
DN15	0.6~6	0.4~8	＜0.6	50.5
DN20	0.8~8	0.45~9	＜0.6	50.5
DN25	1~10	0.5~10	＜0.6	50.5
DN32	1.5~15	0.8~15	＜0.6	64
DN40	2~20	1~20	＜0.6	77.5
DN50	4~40	2~40	＜0.6	91
DN65	7~70	4~70	＜0.6	106
DN80	10~100	5~100	＜0.6	119
DN100	20~200	10~200	＜0.6	145

注：1、DN15以下为特殊订制
2、DN25及以内口径的卫生型卡箍外径为Ф50.5mm，DN32卡箍外径Ф50.5为特殊订制，其它卡箍尺寸为配套管径的尺寸。
3、扩展流量为非标准流量，不建议使用。

五、安装

安装前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。

投运时应缓慢地先开启前阀门，后开启后阀门，防止瞬间气流冲击而损害涡轮。

加润滑油应按告示牌操作，加油的次数依气质洁净程度而定，通常每年2-3次。由于试压、吹扫管道或排气造成涡轮超速运转，以及涡轮在反向流中运转都会可能
使流量计损坏。

运行时不允许随意打开前.后盖，更动内部有关参数，否则将影响流量计的正常运行。

小心安装垫片，确保没有突出物进入管道，以防止干扰正常的流量测量。 流量计在标定时要在流量计取压口上采集压力。
