产品特点/Product features--------------------------------------------------------◆◆

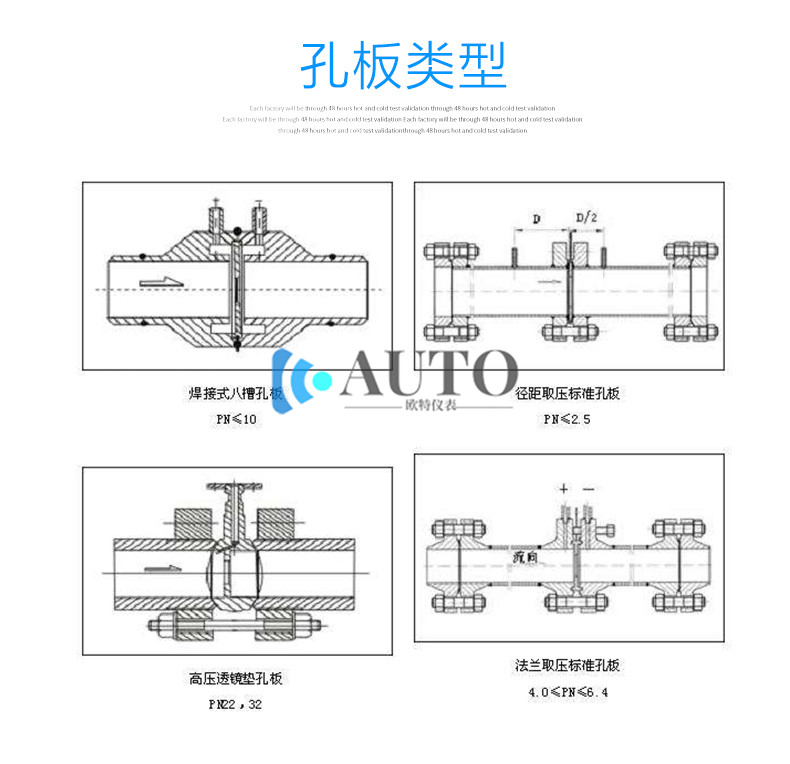

●结构特点

1、管道式集成孔板： 它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各一英寸处，炼油系统普遍采用此种形式。

2、夹持式集成孔板： 它由于实现了环室取压，提高了测量精度，缩短了安装时所需*小直线管段长度，被普遍应用。

●性能特点

1.结构易于复制、简单牢固。

2.性能稳定牢靠，价格低廉，使用期限长。

3.标准型孔板采用国际标准计算与加工，可无须实流标定。

4.单相流(液、气、蒸汽)皆可测量。

5.采用智能差压变送器，精度高，量程可自编程。

6.智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。

7.配有HART通讯接口，稳定性高。

产品参数/Technical parameters--------------------------------------------------◆◆

公称通径:DN25～DN1000（mm）

精度:±1.0%FS、±1.5%FS

量程比:标准1∶3;扩展1∶5

工作压力:≤25MPa

介质温度:-40℃-450℃

介质粘度:≤30CP（相当于重油）

β值:0.2-0.8

连接方式:法兰式、夹装式

取压方式:环隙取压、英寸取压

安装方式:水平或垂直

供电电源：24V DC（需配差压变送器）

显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）

输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号

防爆性能：本安型IbIICT5

防护性能：IP65

管段式集成孔板流量传感器
口径	耐压等级	总长	D	K	d	n	L	C	总高
DN25	4.0MPa	260±3mm	115	85	65	4	14	16	245±3mm
DN32	4.0MPa	270±3mm	140	100	75	4	18	18	260±3mm
DN40	4.0MPa	270±3mm	150	110	84	4	18	18	270±3mm
DN50	4.0MPa	280±3mm	165	125	99	4	18	20	285±3mm
DN65	1.6MPa	280±3mm	185	145	118	4	18	20	300±3mm
DN80	1.6MPa	290±3mm	200	160	132	8	18	20	315±3mm
DN100	1.6MPa	300±3mm	220	180	156	8	18	22	335±3mm
DN125	1.6MPa	300±3mm	250	210	184	8	18	22	365±3mm
DN150	1.6MPa	350±3mm	285	240	211	8	22	24	395±3mm
DN200	1.6MPa	350±3mm	340	295	266	12	22	26	445±3mm
DN250	1.6MPa	400±3mm	405	355	319	12	26	28	510±3mm
DN300	1.6MPa	400±3mm	460	410	370	12	26	32	560±3mm
