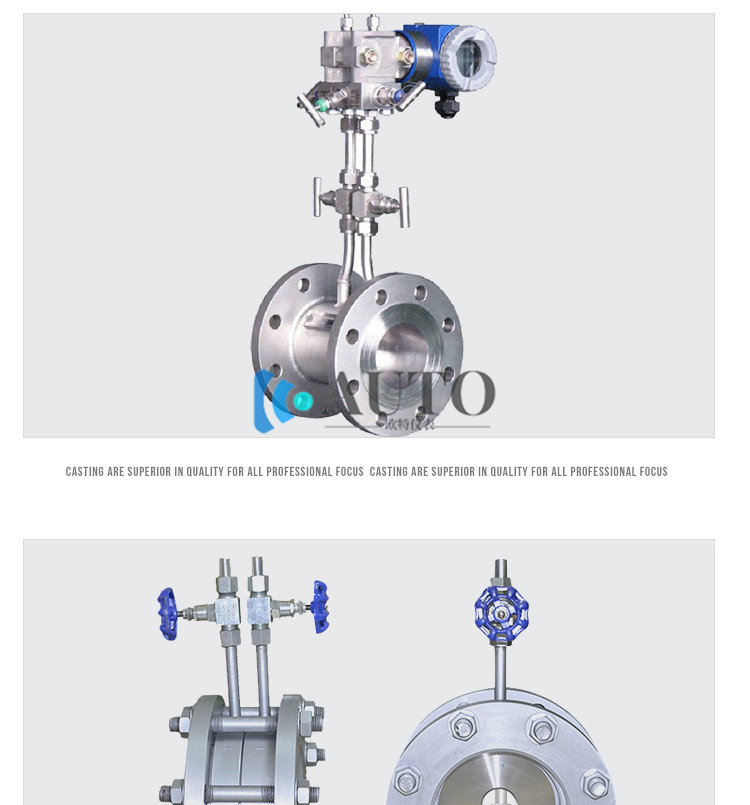

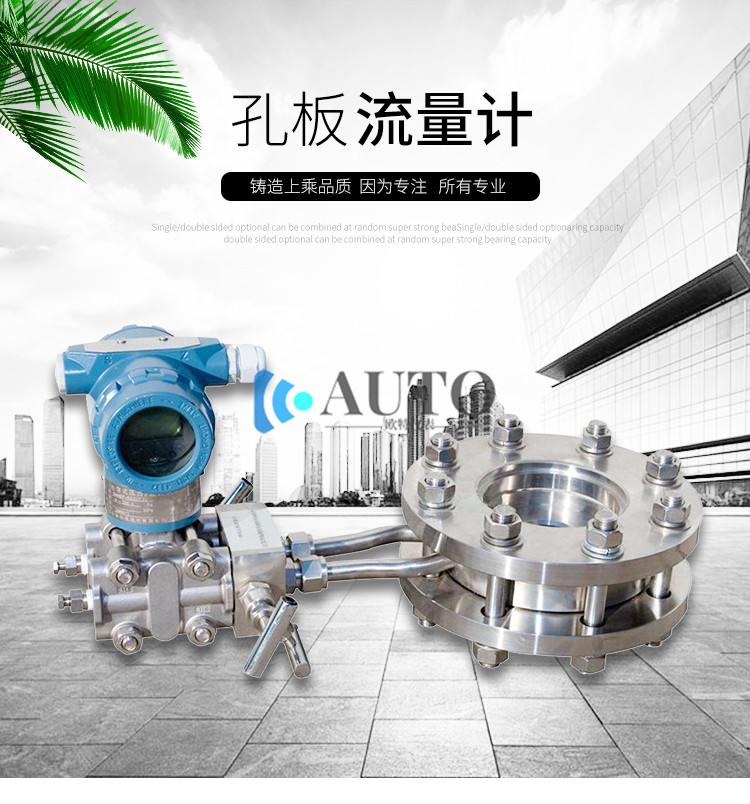

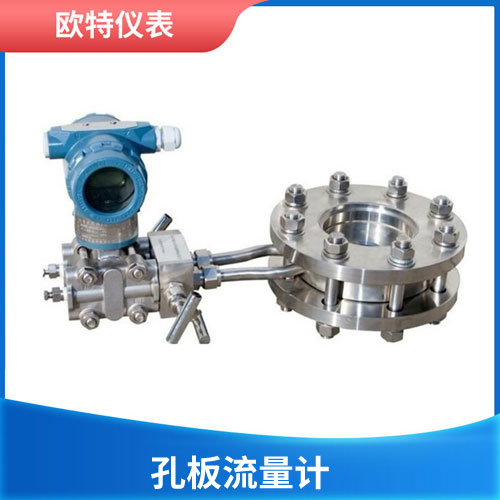

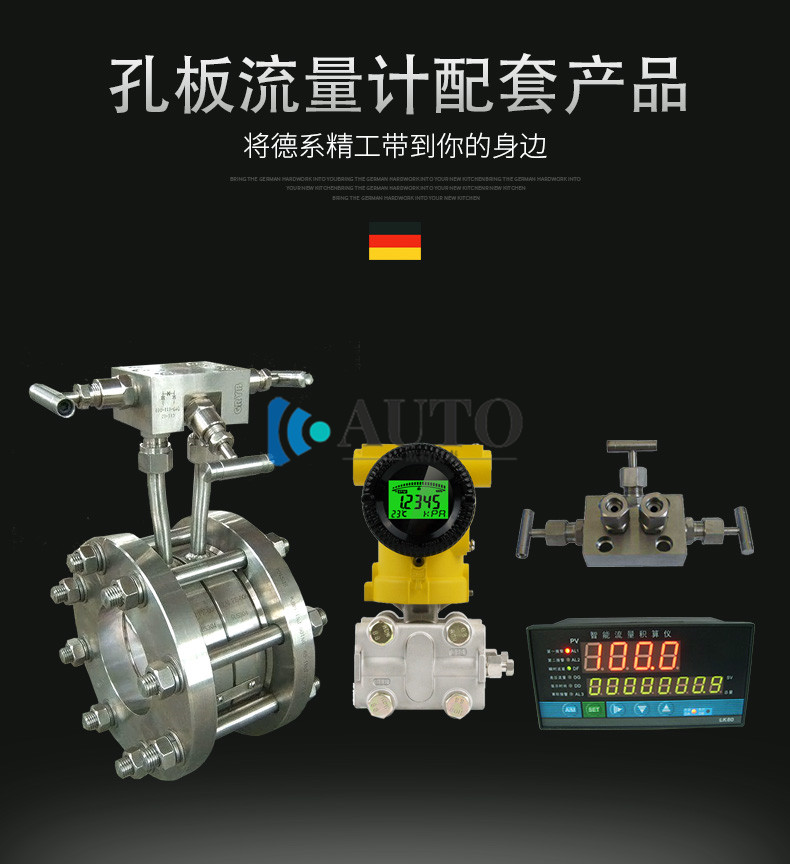

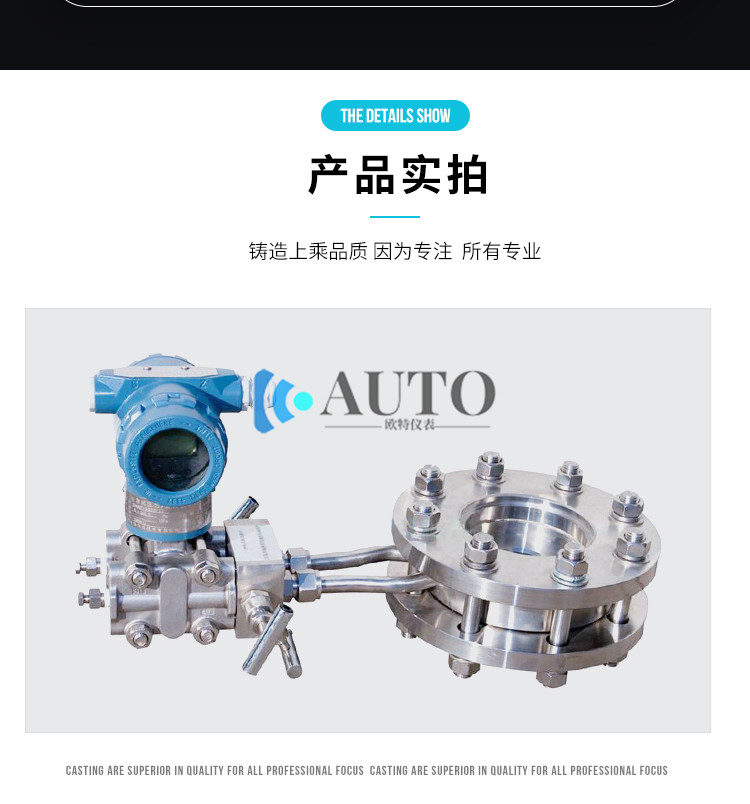

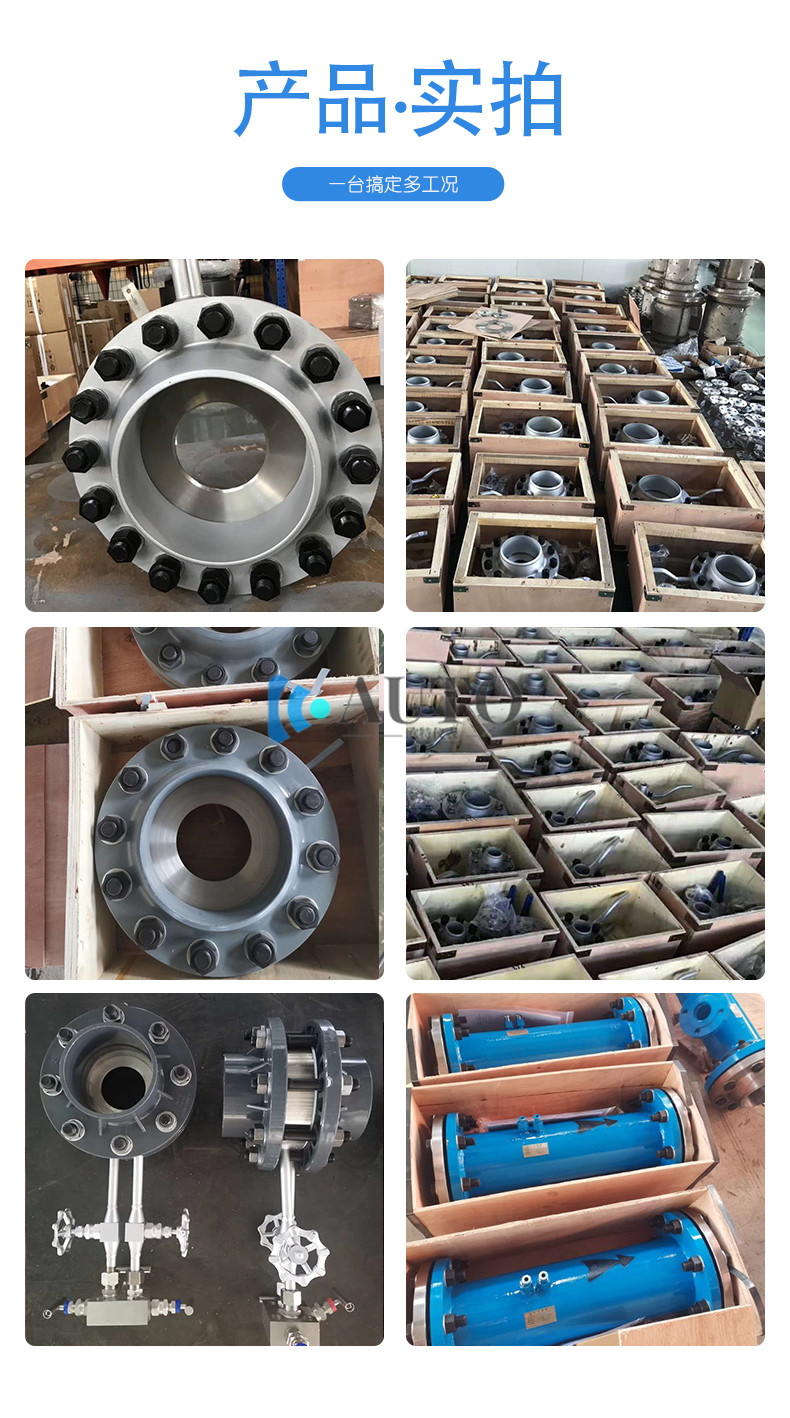

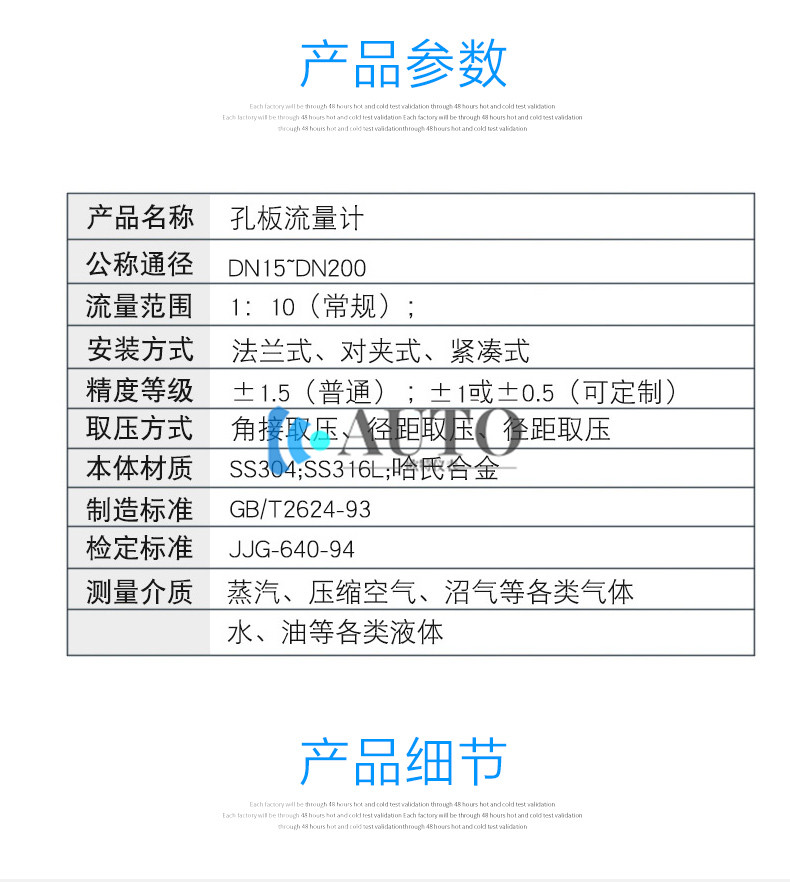

  • 产品名称:孔板流量计
  • 免费咨询:198-5255-5050
  •
介绍:

一、孔板流量计概述


孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板,喷嘴等。孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。


随着科技不断进步流量计种类不断增多的同时,对于测量某一物品可用的形式也很多,下面安量仪表就为大家介绍一下在标准孔板测量中涡街流量计的几种方式。在标准孔板的计量中使用较为普遍的是涡街流量计,涡街流量计测量标准孔板有三种方式:第一种也是使用最为广泛的,带温度和压力补偿型涡街流量计。这是一种间接式涡街质量流量计,实际使用过程中通过温度和压力的测量间接测算出密度,再与涡街流量计计量出的体积数相乘,可以算出质量。这是涡街流量计测量标准孔板的比较普遍的一种形式。第二种是:升力式涡街流量计,直接测量介质的质量。理论依据是:介质的质量流量大小与漩涡的强度有一定的比例关系,计算出漩涡强度大小,就可以直接算出介质的质量。还有一种差压式涡街质量流量计,差压信号+涡街流量计=差压式涡街质量流量计。差压信号是发生体上、下游特定位置的两个取压孔间的压力差。两取压孔的轴线应与发生体的轴线处在同一平面内。取压孔的距离对差压值的大小和稳定性有明显影响。距离近,差压信号大,但稳定性差;距离远,则反之。通过试验,选择合适的取压孔位置是很重要的。和升力式涡街质量流量计相比,这种仪表更简单,更容易实现。国内已有生产厂家投人开发,并取得发明专利,产品已在部分企业应用。




二、涡轮流量计与差压流量计都有哪些区别


比较一下涡轮流量计与差压流量计的区别在选购流量计的时候我们往往会找几种适合自己使用的做一下比较,下面安量仪表就为大家讲一讲涡轮流量计与差压流量计都有哪些区别。


1、涡轮流量计当流体流经涡轮流量计时,流体使转子旋转。转子的旋转速度与流体的速度相关。通过转子感受到的流体平均流速,推导出流量或总量。涡轮流量计可地测量洁净的液体和气体。像PD流量计,涡轮流量计也会产生不可恢复的压力误差,也需要移动部件。


2、涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出。

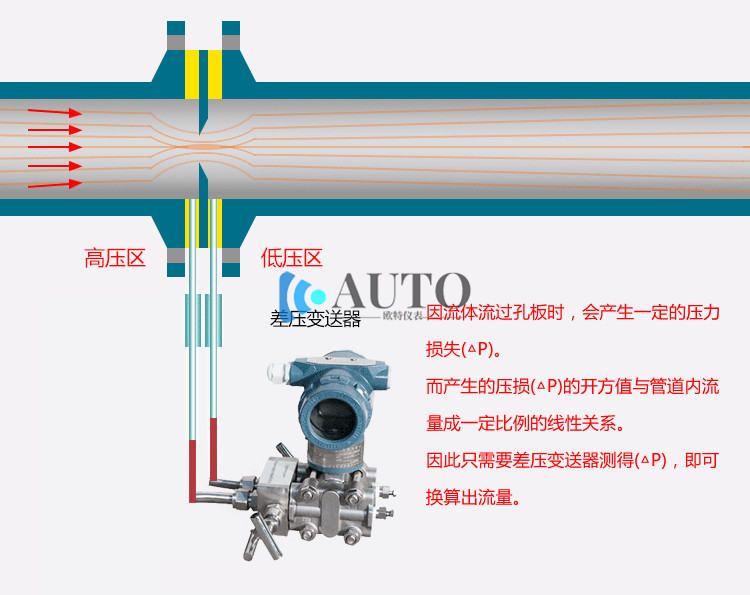

3、差压流量计通过差压计计算出流体通过孔板后产生的差压,并由此计算出流量的大小。而信号管路传输的是电信号,一般电信号是在现场通过压力变送器或差压变送器产生,产生的电信号通过信号管路传输到流量积算器,从而计算出流体的流量。


4、准的节流装置:标准孔板、标准喷嘴和文丘里管,其他还有非标的节流装置:圆缺孔板、1/4圆喷嘴、双重孔板、V锥、楔形流量计等,非标的节流装置出厂前都必须经过实流标定才能使用。

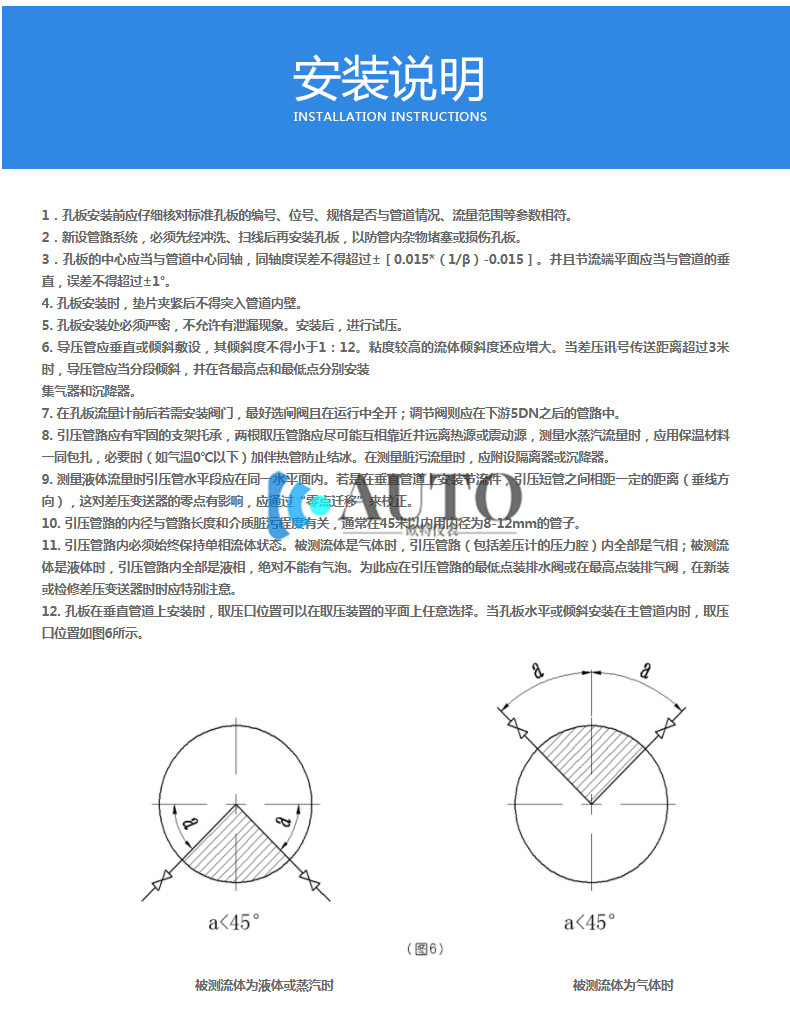

三、节流装置安装细节一般要注意以下方面


●节流件节流孔直角侧要迎着流体流动方向

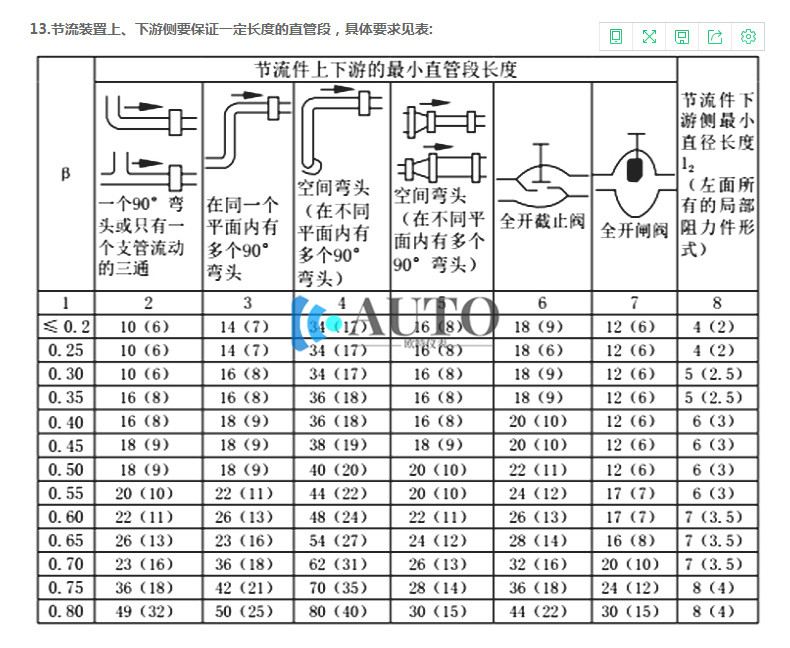

●节流件要与管道同心,节流件端面,要与管道中心线垂直,节流件前20D后5D一般都能满足正常测量对直管段长度的要求(节流件前后有弯头、阀门、管径有突变等情况除外

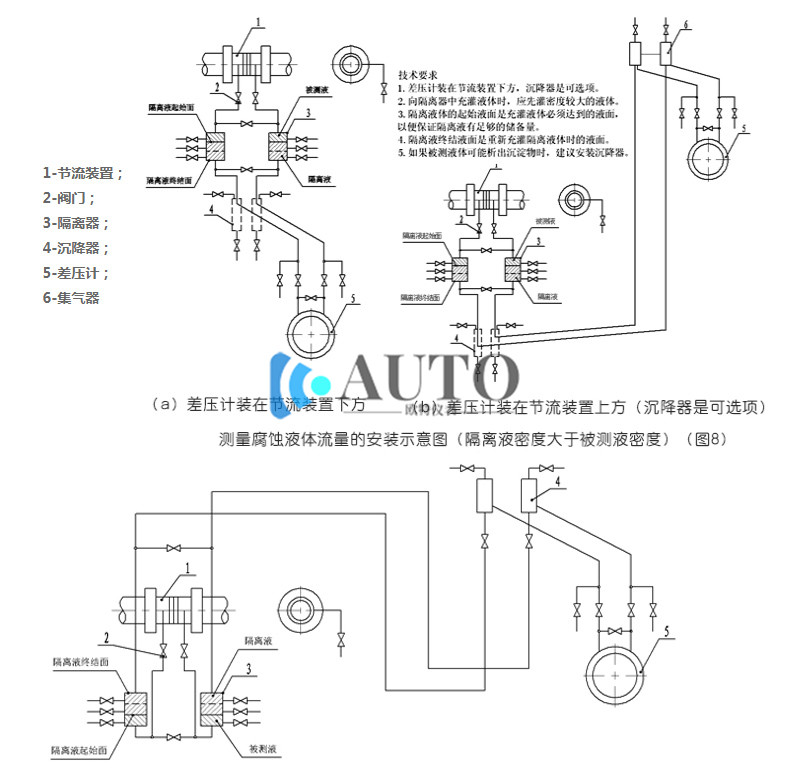

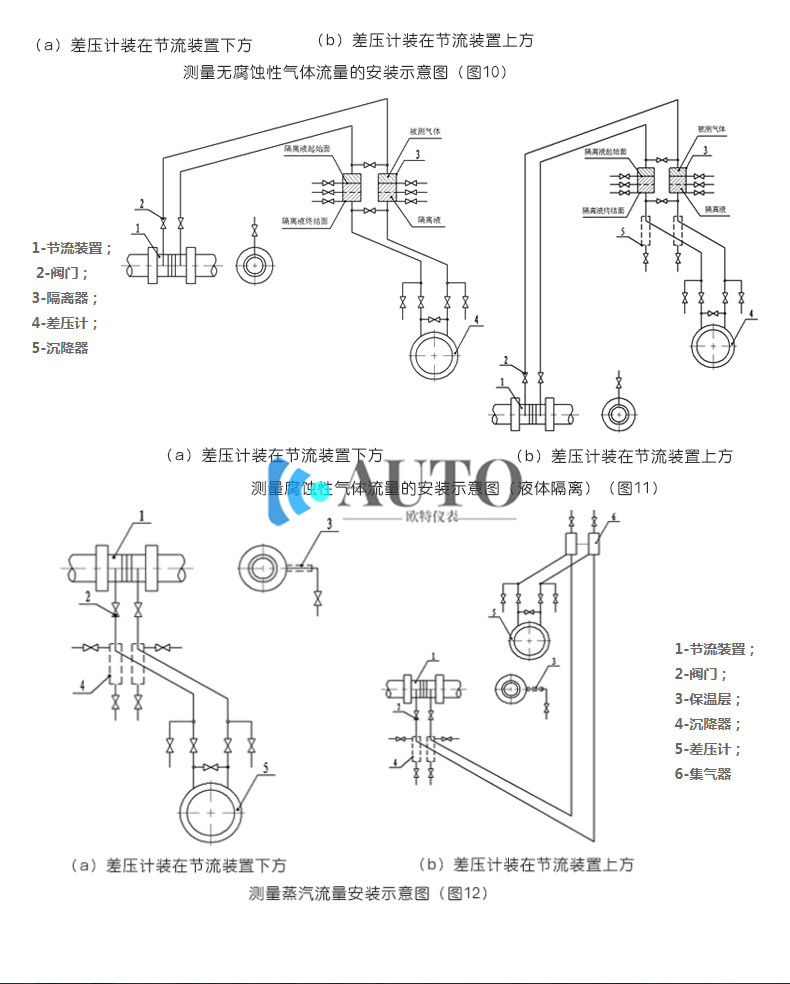

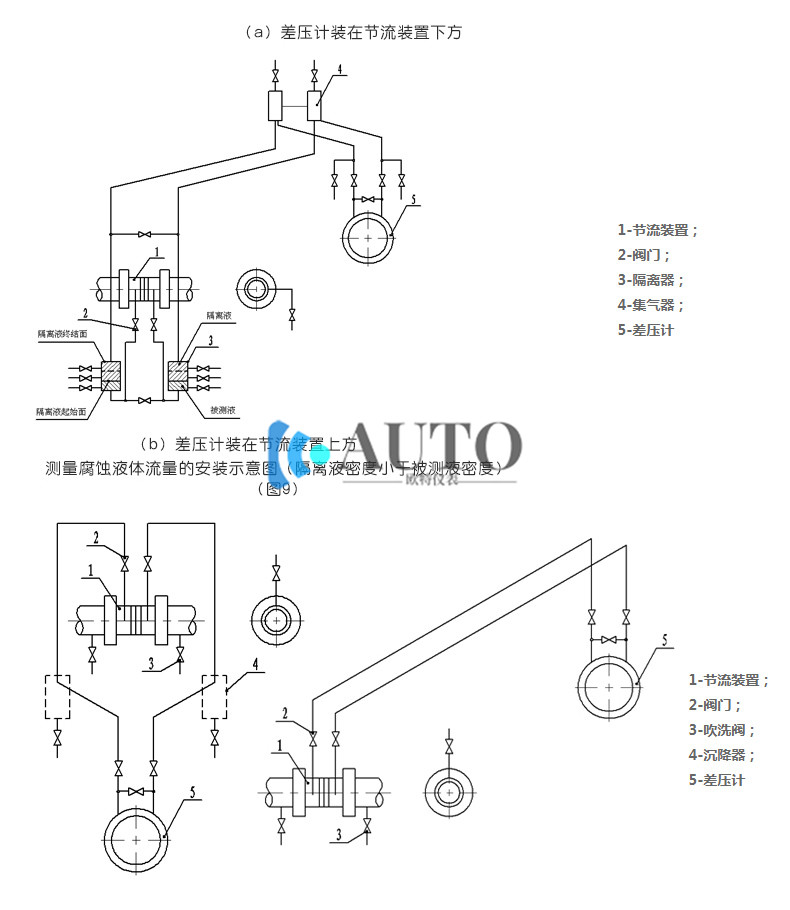

●节装置在水平管道上安装时,测量气体要在管道上方取压,测量蒸汽、液体要在管道侧面中心线上水平取压,决不能在管道的下方取压;导压管的敷设方式、敷设坡度与测量介质的不同,变送器安装在管道上、下方位置不同而有所区别。总之,节流装置的安装是一项专业性较强的技术工作,因此安装时必须请专业技术人员现场指导。


●加强维护与保养节流装置在投入使用后要注意本身泄漏和一次阀门、导压管路泄漏堵塞问题,开展定期或不定期巡回检查,发现问题及时处理。特别是蒸汽测量,冬夏蒸汽管网工作压力变化较大,管道、节流装置、法兰等受热胀冷缩影响,极易产生泄漏导致测量失准,如不及时处理泄漏会逐渐增大,最后甚至损坏节流装置。

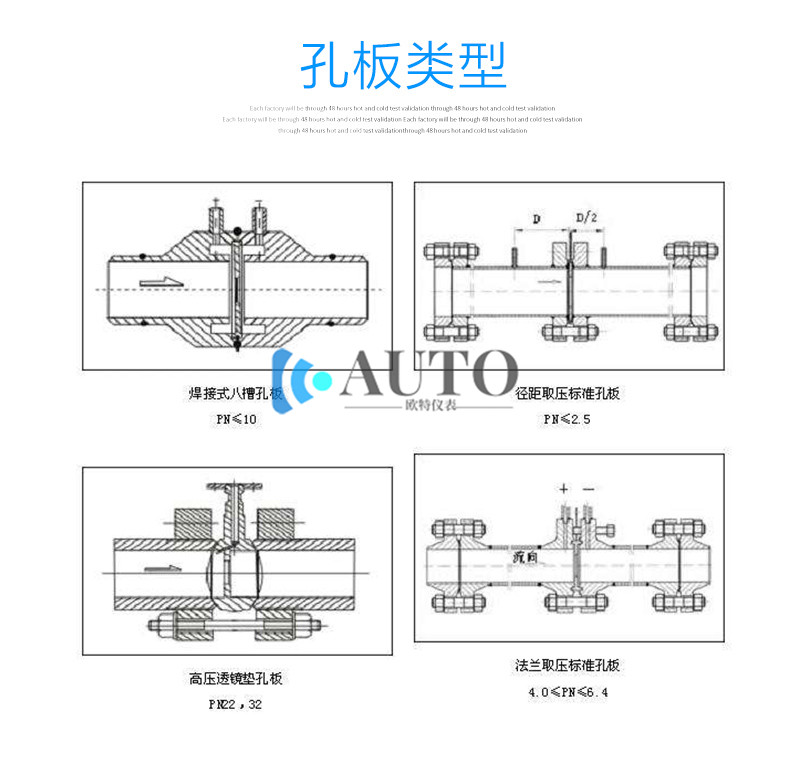

角接环室取压标准孔板(喷嘴)-法环孔(喷)型号LGB


适用压力:Pn0.01~Pn2.5Mpa


适用管径:DN40~DN600


用途及特点:使用于气体、液体和蒸汽等流量测量,控制和调节。它具有测量精度高、造价低、安装简单、维护方便等特点。


角接环室取压标准孔板(喷嘴)-法环孔(喷)型号:LGB


适用压力:Pn2.5~Pn6.3Mpa


适用管径:DN40~DN600


用途及特点:使用于较高工作压力气体、液体和蒸汽等流量测量,控制和调节。它具有测量精度高、使用寿命长、安装维护方便等特点。


角接取压标准孔板(喷嘴)-法孔(喷)型号:LGB


适用压力:Pn6.3~Pn10Mpa


适用管径:DN40~DN500


用途及特点:使用于高压下气体、液体和蒸汽等流量测量,控制和调节。它具有测量精度高、安装使用、维护方便等特点。


角接取压标准孔板(喷嘴)-环孔(喷)


型号:LGB适用压力:Pn2.5~Pn32.0Mpa


适用管径:DN15~DN500


用途及特点:使用于高温高压下的液体,蒸汽及热网管道的流量测量,控制和调节。它具有耐冲击,孔板或喷嘴不易变形,测量精度高、密封性能好,使用寿命长等特点。


角接钻孔取压标准孔板型号:LGB


适用压力:Pn0.01~Pn2.5Mpa


适用管径:DN400~DN2000


用途及特点:适用于气体、液体等介质的大管径的流量测量控制和调节。它具有测量精度高、安装使用方便,造价低等特点。


角接钻孔取压标准孔板型号:LGBZ


适用压力:Pn2.5~Pn10.0Mpa


适用管径:DN400~DN1000


用途及特点:适用于高温、高压下的气体、液体等介质的大管径的流量测量控制和调节。它具有测量精度高、安装使用方便,造价低等特点。
