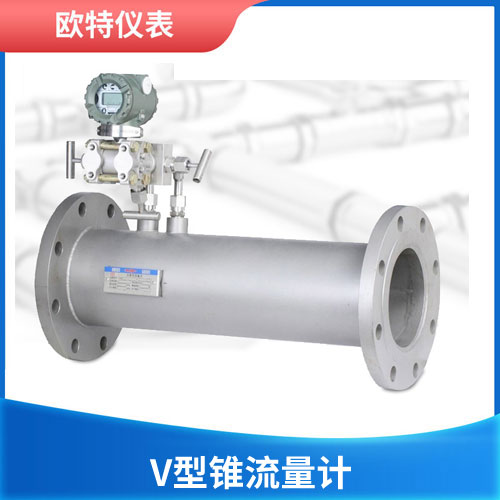

  • 产品名称:V型锥流量计
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

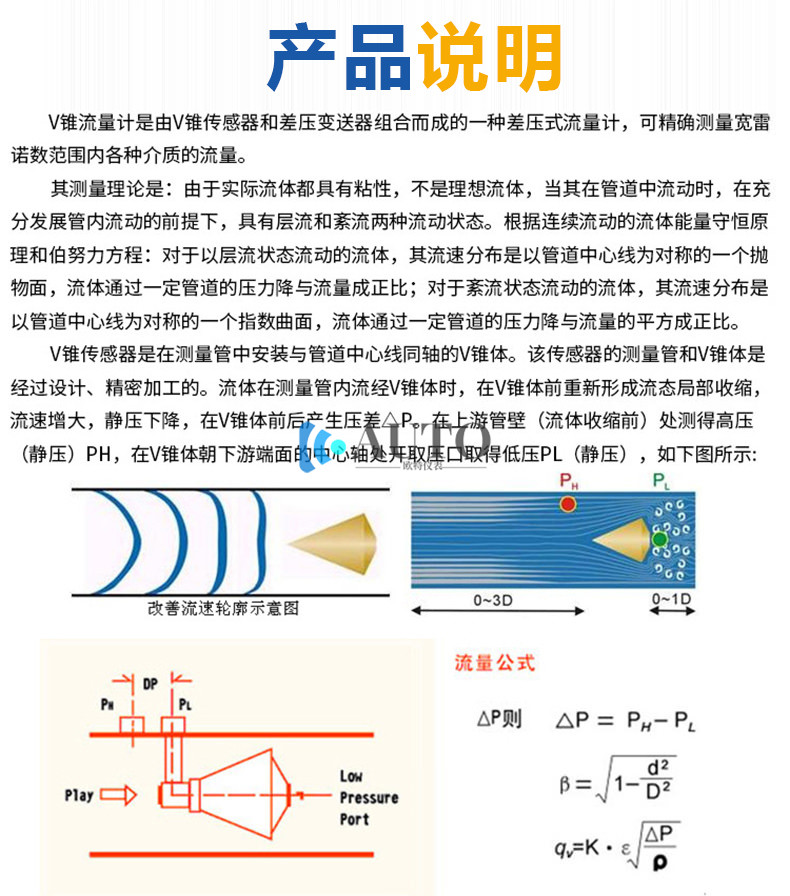

工作原理

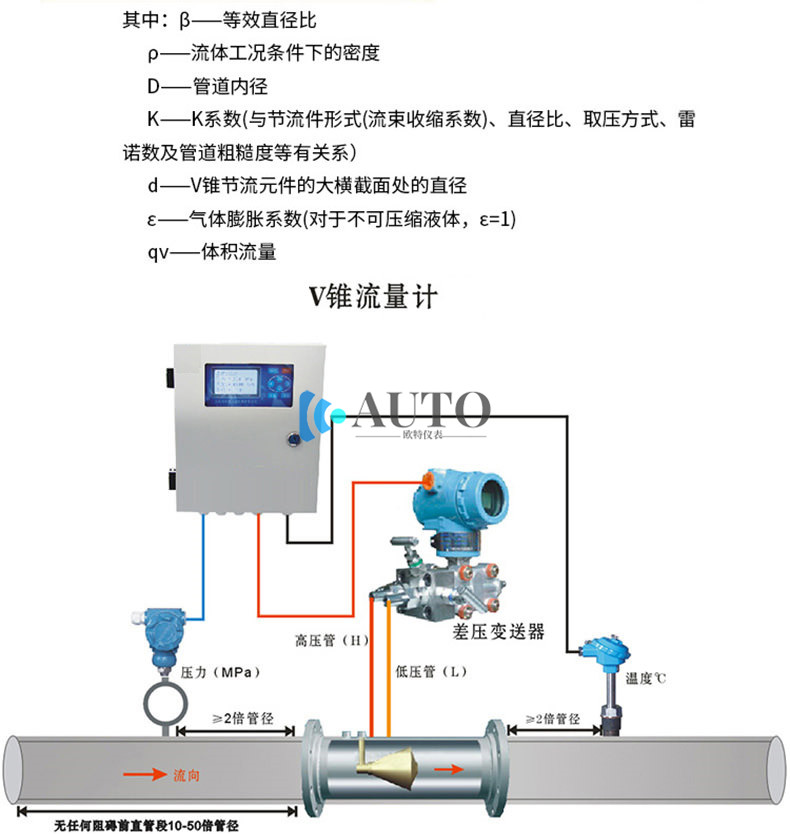

  V型锥流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P+,在介质通过锥体的节流区时,速度会增加,压力会降低为P-,P+和P-都通过V型锥形流量计的取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大 [1] 。


V锥流量计技术指标编辑质量





  1、高精度:±0.075%。


  2、高稳定性:优于0.1%fs/年。


  3、高静压:40mpa。


  4、连续工作5年不需调校。


  5、可忽略温度、静压影响。


  6、抗高过压。


  特点


  1、 具有良好的准确度(≤0.5%)和重复性(≤0.1%)。


  2、 具有较宽的量程比(10﹕1~15﹕1)。


  3、 自整流功能,只需要极短的直管段(前1~3D后0~1D)。


  4、 自清洁功能,可测脏污和易结垢流体,适合高炉煤气等杂质较多的介质。


  5、 自保护功能,节流件关键部位不磨损,能保持长期稳定地工作。


  6、 耐高温、高压、耐腐蚀、不怕震动。


  7、 可测流体的种类非常广泛(液、气、蒸汽),流量测量范围宽(微小流量~大流量),适应的管道DN15~DN3000。


  8、流量计结构设计是流体扫过型结构,不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量,如焦炉煤气,湿气体等。


  9、 无可动部件。


  10、当流体流经填 的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。


  11、在换热站测量蒸汽,热水,无需直管段。由于换热站空间比较小,选择一般流量计要求直管段较长,影响运行精度,用在测量高炉煤气,有自清洁作用,引压管不易堵塞 [1] 。

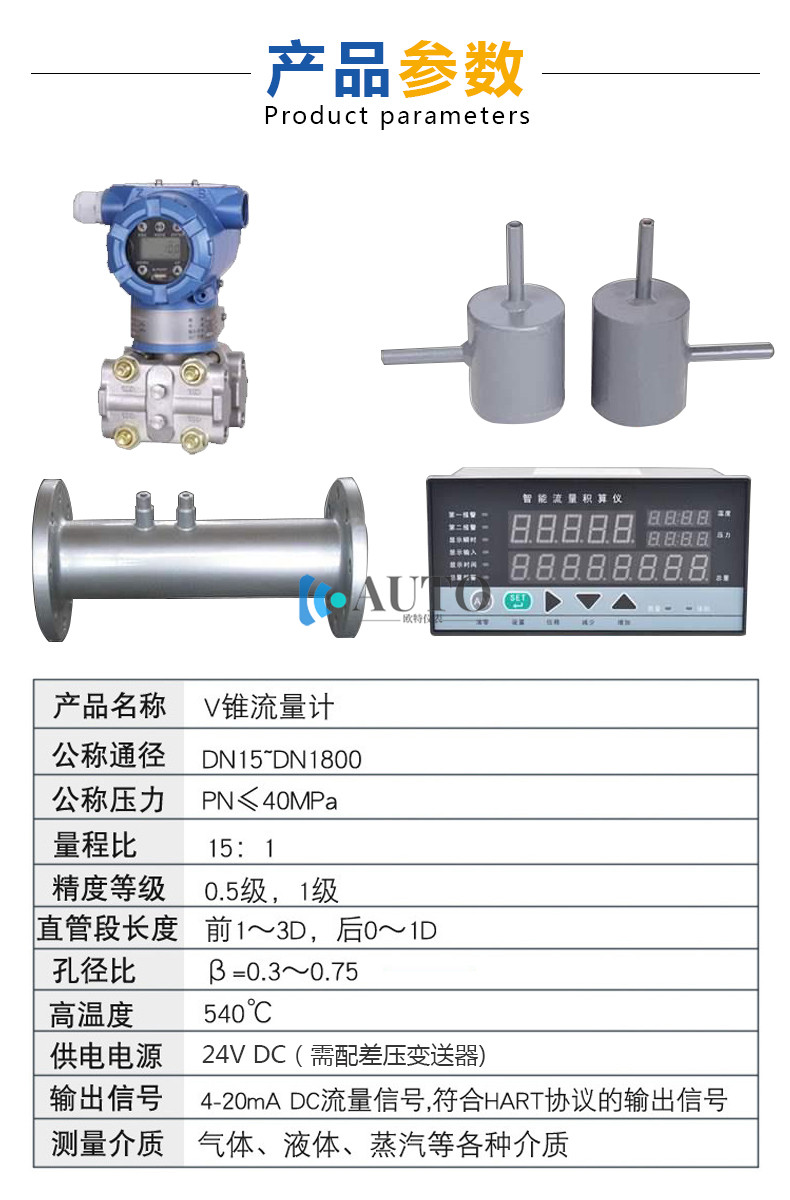

  参数编辑连接型表体


  1、公称口径: Φ15-Φ2000测量介质:液体、气体、蒸汽。


  2、测量介质温度范围:-200℃~+800℃。


  3、压力等级:1.0MPa~10.5MPa。


  4、精度等级:0.5级、1.0级、1.5级、2.5级。


  5、表体材质:锥体材质为不锈钢,管道、法兰为碳钢。(其它材质协议供货)。


  6、β值范围:0.45……0.85。


  取压型表体


  1、公称口径: Φ80-Φ20。


  2、测量介质:液体、气体、蒸汽 测量介质温度范围:-200℃~ +800℃。


  3、压力等级: 1.0MPa~10.5MPa。


  4、精度等级:0.5级、1级、1.5级、2.5级。


  5、表体材质:锥体材质为不锈钢,管道、法兰为碳钢(其它材质协议供货)。


  6、β值范围:0.45……0.85。


  管道焊接型表体


  1、公称口径: Φ15-Φ2000。


  2、测量介质:液体、气体、蒸汽 测量介质温度范围:-200℃~ +800℃。


  3、压力等级:1.0MPa~10.5MPa。


  4、精等级:0.5级、1级、1.5级、2.5级表体材质:锥体材质为不锈钢,管道、法兰为碳(其它材质协议供货)。


  5、β值范围:0.45……0.85。
