电磁流量计是一种测量介质体积流量的仪表,主要由电磁流量转换装置和电磁流量传感器组成。其中,电磁流量传感器用于检测介质流量,并将检测到的介质流量转换为感应电动势信号,电磁流量转换装置用于向电磁流量传感器提供产生工作磁场的励磁电流,及接收电磁流量传感器的感应电动势信号,并将接收到的感应电动势信号排除干扰及放大后转换为标准的电信号输出至安装在电磁流量计转换器外売上的显示屏显示。由于现有电磁流量计转换器本身体积都较小,因此安装在电磁流量计转换器外売上的显示屏也相对较小,而且现有电磁流量计中测量值的电信号都是通过数据线传递给显示屏的,其传输距离也很有限,工作人员须走到电磁流量计边上才能看到流量测量值,不便于技术人员时时察看,而且有些电磁流量计的安装点比较危险,工作人员走到电磁流量计边上会危及其自身安全。
电磁流量计远距离显示装置实施内容
针对上述现有技术中存在的缺陷,本实用新型所要解决的技术问题是提供一种能在距测量点较远的地点显示电磁流量计的流量测量值的用于电磁流量计的远距离流量显示装置。为了解決上述技术问题,本实用新型所提供的一种用于电磁流量计的远距离流量显示装置,包括LED数码管和LED驱动芯片,其特征在于:还包括单片机、RS485通信芯片和RS485通信连接件。
所述单片机设有通信接口和数据接口,其通信接口经RS485通信芯片连接到RS485通信连接件。
所述LED驱动芯片设有驱动信号输出接口和数据接口,其驱动信号输出接口连接到LED数码管,其数据接口连接单片机的数据接口。
本实用新型提供的用于电磁流量计的远距离流量显示装置,通过RS485通信方式连接测量点的电磁流量计,而RS485通信方式的传输距离要远大于传统数据线的传输距离,因此通过本装置能在距测量点较远的地点显示电磁流量计的流量测量值,使得工作人员无需走到电磁流量计边上即可看到流量测量值。
附图说明

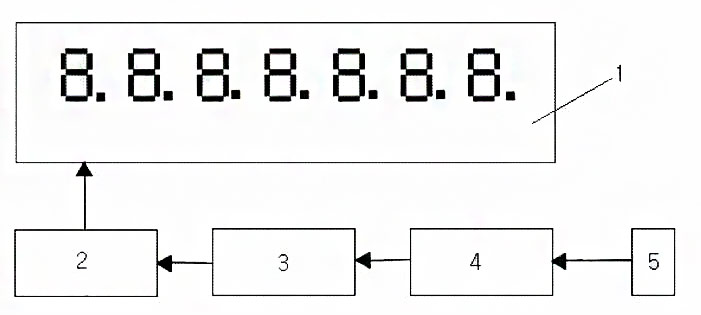

图1是本实用新型实施例的用于电磁流量计的远距离流量显示装置的结构框图。
具体实施方式
以下结合附图说明对本实用新型的实施例作进一步详细描述,但本实施例并不用于限制本实用新型,凡是采用本实用新型的相似结构及其相似变化,均应列入本实用新型的保护范围。
如图1所示,本实用新型实施例所提供的一种用于电磁流量计的远距离流量显示装置,包括LED数码管1和LED驱动芯片2,其特征在于:还包括单片机3、RS485通信芯片4和RS485通信连接件5
所述单片机3设有通信接口和数据接口,其通信接口经RS485通信芯片4连接到RS485通信连接件5
所述LED驱动芯片2设有驱动信号输出接口和数据接口,其驱动信号输出接口连接到LED数码管1,其数据接口连接单片机3的数据接口
本实施例中,所述LED数码管是10英寸大的LED数码管,所述LED驱动芯片的型号为LM8168B,所述单片机是型号为MSP430F169的微处理芯片,所述RS485通信芯片的型号为SP3485EN。
本实施例适用于带有RS485通信接口的电磁流量计,使用时利用双芯屏蔽线将电磁流量计的RS485通信接口连接到本实用新型实施例中的RS485通信连接件。
本实施例的工作原理如下:
电磁流量计的流量测量值通过双芯屏蔽线传递给RS485通信芯片,RS485通信芯片再将接收到的流量测量值转送给单片机,单片机对接收到的流量测量值解码后通过LED驱动芯片驱动LED数码管显示。
