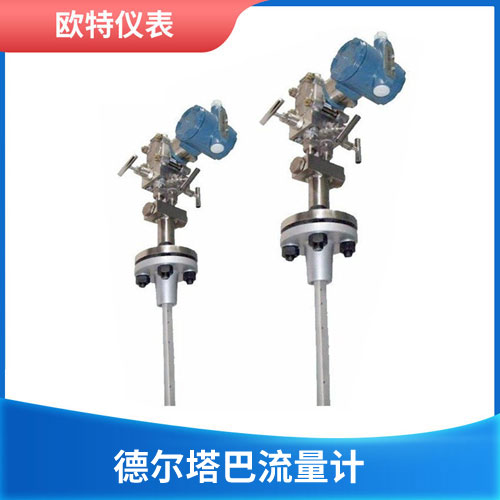

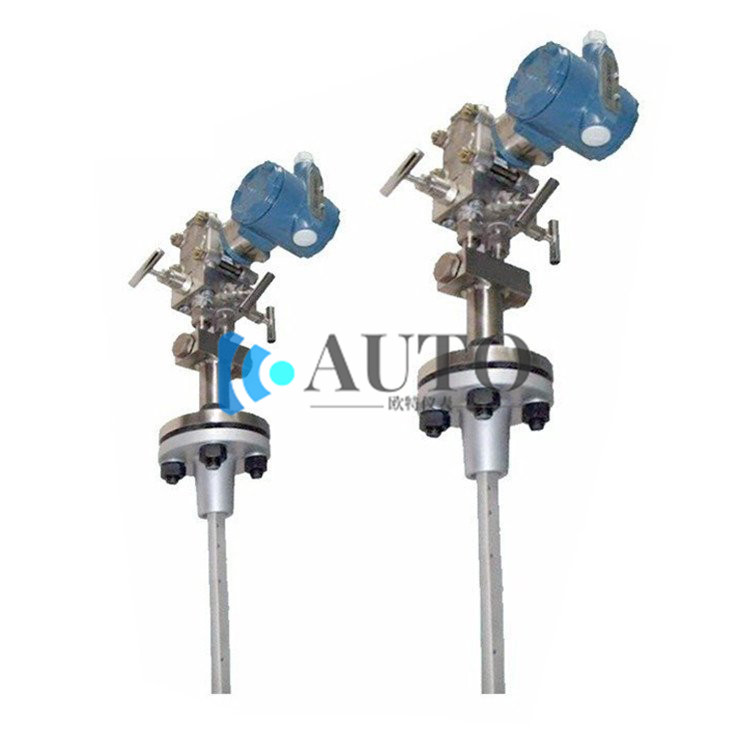

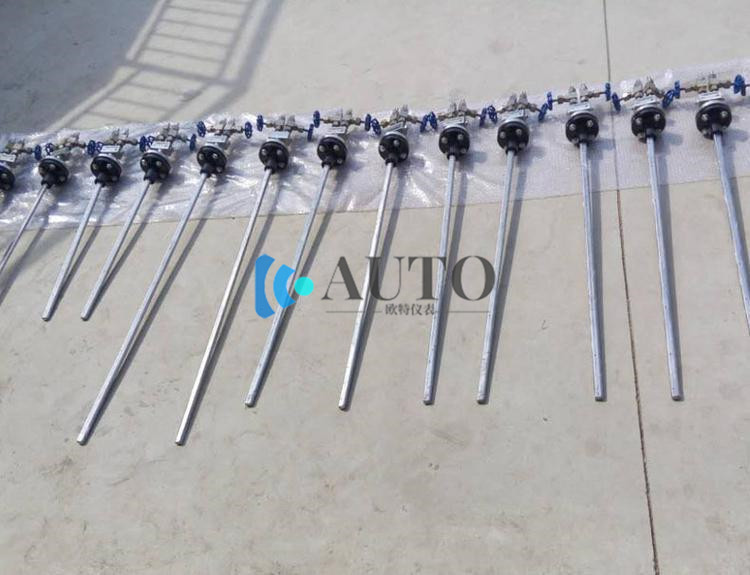

  • 产品名称:德尔塔巴流量计
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:


德尔塔巴流量传感器是通过差压来测量流量的装置。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件几乎无压力损失,安装维修方便,运行成本极低

德尔塔巴流量传感器是通过差压来测量流量的装置。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件几乎无压力损失,安装维修方便,运行成本极低。


传感器是由检测杆、取压口和导杆组成,它横穿管道内部与管轴垂直,在测杆的迎流面上设有多个测压孔测量总的压力平均值,在其背、侧流面有测量静压测压孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管道的流量。也可以用流量管壁静压代替传感器背流面的静压。




德尔塔巴流量传感器是基于皮托管测速原理上发展起来的,它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的

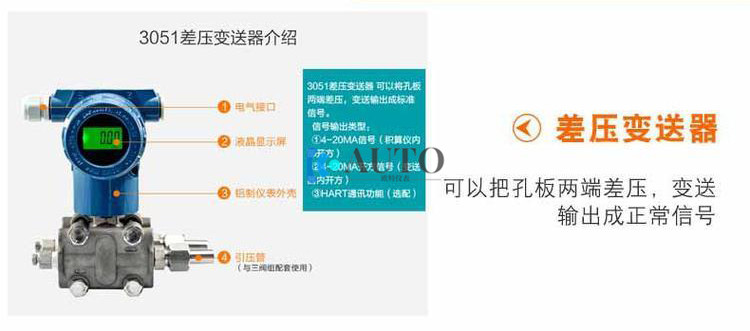

德尔塔巴流量测量系统是由传感器、引压附件和差压变送器、压力变送器、温度变送器、流量转换器等配套组成的流量计。可以计算出质量流量或体积流量和热质能量。德尔塔巴流量计是根据GB/T2624.1-2006和JJG640-1994国家标准设计制造用于测量管道内流体流量。




特点


·差压信号稳定,测量精度高,防堵设计,特别适合高压管道测量;


·一体化双腔结构,强度高,适用高温高压的场合;


·应用范围**,适应各种尺寸的圆管和方管;


·压损小、能耗低,免维护;


·可带温度、压力测量,进行密度补偿;


·探头截面对称,可以实现双向流量测量


· 全量程段的专家算法,特别是蒸汽的测量,蒸汽随温度、压力的变化,过热蒸汽经常会转变成为饱和蒸汽,形成汽液两相流介质。在算法中补偿了汽液两相流介质对质量流量测量的影响,保证了测量准确度。

技术参数

H50A精小管段型

通径范围 3~100mm

适用介质 气体、液体或蒸汽

压力范围 -1.0-78.0mPa

安装方式 与管道直接焊接、法兰连接、螺纹连接

各种许可 Eex隔爆,高压通过压力设备检测

精度指标 优于读数的1%,重复性为0.1%

量程比 大于30:1,双向测量

温度范围 -20℃~490℃

可选 一体化温度和压力测量;室外一体化防水盒

H150高温高压分体型

通径范围 30-9000mm

适用介质 气体、液体或蒸汽

压力范围 -1.0-68.0mPa

安装方式 与管道直接焊接、法兰连接、螺纹连接

各种许可 Eex隔爆,高压通过压力设备检测

精度指标 优于读数的1%,重复性为0.1%

量程比 大于30:1,双向测量

温度范围 -20-500℃ [1]

可选 一体化温度和压力测量;室外一体化防水

H250安全法兰锁定型

通径范围 30-3000mm

适用介质 高压蒸汽、高压气体或高压液体

压力范围 -1.0-38.0MPa

安装方式 气体时,探头要向上稍加倾斜,末端低

液体时,探头从管道下方插入,或者有向上倾斜的角度

各种许可 Eex隔爆,高压通过压力设备检测

精度指标 优于读数的1%,重复性为0.1%

量程比 大于30:1,双向测量

温度范围 -200℃~1240℃

安装支架材料 20#,20g,12CrMoV,10CrMo910,不锈钢(304,316,316L,316Ti),与用户管道材料

指定材料 可选 一体化温度和压力测量;室外一体化防水盒

与变送器的连接 直接焊接,单截止阀和双截止阀可以根据需要,特别订制

H350高性能在线插拔型

通径范围 30-6000mm

适用介质 气体、液体或潮湿气体

压力范围 -1.0-68.0MPa

安装方式 气体时,探头要向上稍加倾斜,末端低

液体时,探头从管道下方插入,或者有向上倾斜的角度

各种许可 Eex隔爆,高压通过压力设备检测

精度指标 优于读数的1%,重复性为0.1%

量程比 大于30:1,双向测量

温度范围 -20-500℃

安装支架材料 20#,20g,12CrMoV,10CrMo910,不锈钢(304,316,316L,316Ti),与用户管道材料一致或同类型材料

可选 一体化温度和压力测量;室外一体化防水盒

H450智能单杆在线驱动型

通径范围 30-3000mm

适用介质 气体或者液体,具有在线快速拆卸组件

压力范围 -1.0-6.5MPa

安装方式 气体时,探头要向上稍加倾斜,末端低

液体时,探头从管道下方插入,或者有向上倾斜的角度

各种许可 Eex隔爆,高压通过压力设备检测

精度指标 优于读数的1%,重复性为0.1%

量程比 大于30:1,双向测量

温度范围 -20℃~500℃

安装支架材料 20#,20g,12CrMoV,10CrMo910,不锈钢(304,316,316L,316Ti),与用户管道材料

指定材料 可选 一体化温度和压力测量;室外一体化防水盒

H650防腐法兰安全锁定型

通径范围20-9000mm

适用介质 蒸汽

压力范围 -0.1-25.5MPa

安装方式 法兰

精度指标 优于读数的1%,重复性为0.1%

量程比 大于30:1,双向测量

温度范围 -200℃~1240℃

安装支架材料 20#,20g,12CrMoV,10CrMo910,不锈钢(304,316,316L,316Ti),与用户管道材料

一致或同类型材料

探头材料 不锈钢(1.4571,标准探头);1.4828(耐高温材料);1.4539,哈氏C4,Haynes合金(用于带氧化性的腐蚀介质);15Mo3, ,10CrMo910 ,13CrMo44,x20CrMov121,P91(各种锅炉钢);其它用户 [1]

指定材料

可选 一体化温度和压力测量;室外一体化防水盒

H750高性能高温高压双支撑型

通径范围 30-9000mm

适用介质 气体或潮湿气体

压力范围 -1.0-39.0MPa

安装方式 气体时,探头要向上稍加倾斜,末端低

各种许可 Eex隔爆,高压通过压力设备检测

精度指标 优于读数的1%,重复性为0.1%

量程比 大于30:1,双向测量

温度范围 -20℃~600℃

安装支架材料 20#,20g,12CrMoV,10CrMo910,不锈钢(304,316,316L,316Ti),与用户管道材料

一致或同类型材料 探头材料 不锈钢(1.4571,标准探头);1.4828(耐高温材料);1.4539,哈氏C4,Haynes合金(用于带氧化性的腐蚀介质);15Mo3,10CrMo910 ,13CrMo44,x20CrMov121,P91(各种锅炉钢);其它用户

指定材料 可选 一体化温度和压力测量;室外一体化防水盒

与变送器的连接 分体安装的R1/2外螺纹,1/2NPT外螺纹和R1/2球阀;用于一体化安装的DIN阀组,三阀组;各种压力截止阀,球阀或滑阀连接(材料可选)可以根据需要
