选购智能电磁流量计的简音五个步聚

来源:江苏欧特自动化仪表有限公司

智能电磁流量计是工业场合应用非常**的流量计,因为精度高,技术成熟,石油、化工、冶金、食品、水利、环保等各个领域都能见到它的身影。正确选型是保证使用效果的关键,只要注意以下5个步骤即可。

一、选型前了解现场技术要求及参数
1.了解被测流体介质的组分,酸、碱、盐等腐蚀和摩擦特性;
2.工艺管道的zui大流量和zui小流量,zui高工作压力。流量计一般介质流速以2~6m/s为宜特殊状态应不低于0.3m/s或高于12m/s;
3.工况条件,诸如zui高、zui低温度,相对湿度等。
1)被测流体必须具备一定的导电性,电导率不小于5us/cm;
2)实际zui高工作压力必须小于流量计的额定工作压力,确定管道是否存在负压情况;
3)zui高工作温度和zui低工作温度必须符合流量计的正常工作温度要求;

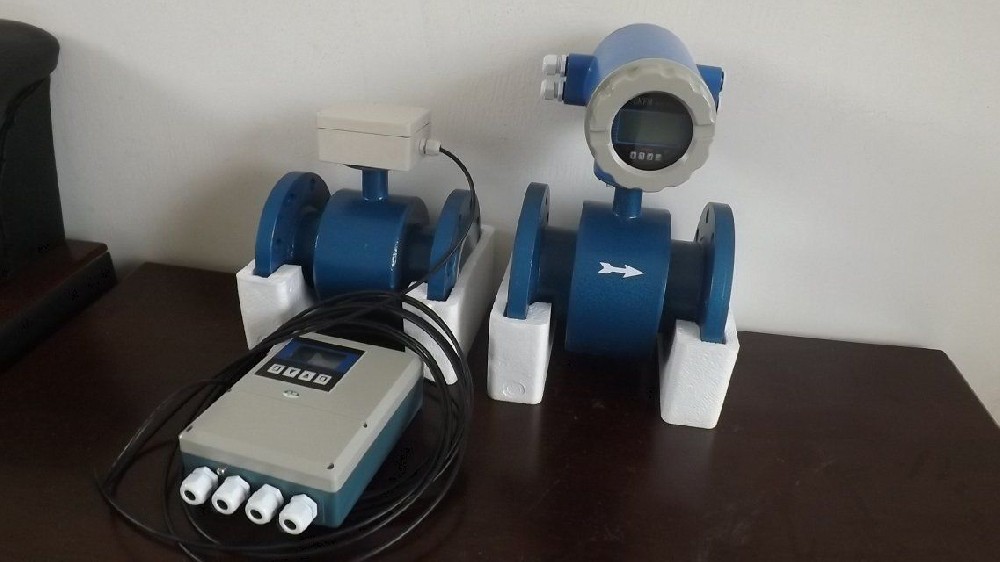

4)在现场环境较好的条件下,优先选用一体型;当环境恶劣的情况下,譬如转换器表面受强热辐射、管道震动过大或环境腐蚀性气体严重的场合要选用分体型。
二、注意仪表口径、流速、流量对照表
根据流量与流速及流量计管径之间的关系式:V=354XQ/D2,其中:V**速(ms),Q**量(m/h),D**量计口径(mm),您可以根据自身工艺管道的实际流量对应上表中的流量来选择相应口径规格的流量计,尽可能选择与工艺管道相同口径规格的流量计。
若选择的口径规格与工艺管道的内径不符,应进行相应的缩径或扩径处理,若对管道进行缩管,应考虑这样所引起的压力损失是否会影响工艺流程。为了防止安装异径管后影响流速场的分布,造成压力的损失,进而降低电磁流量计的测量精度,要求异径管的中心锥角a不大于15°,越小越好。
三、衬里材料选择
应根据被测介质的腐蚀性、磨损性、卫生要求以及工作温度选择电磁流量计的衬里材料。
四、正确选择智能电磁流量计电极材料
应根据流体的腐蚀性来选择电极的材料,具体可结合本身介质情况咨询本公司。
五、接地环选择
为了使智能电磁流量计可靠的工作,不受外界寄生电势的干扰,提高量精度,传感器要有良好的单独接地线,接地电阻<10Ω。若仪表的管道(相对于介质)是绝缘性的,则要用接地环,其材质应与被测介质的腐蚀性相适应;若被测介质是磨损性的,则宜选用带颈接地环,以保护进、出口
端的衬里,延长使用寿命。

调试智能电磁流量计应注意的三个关系
智能电磁流量计是一种测量导电介质的流量仪表。我们在安装和使用过程中会遇到一些问题,导致仪表不能正常测量,大多数故障是出现在流量计安装调试阶段,安装不妥,环境干扰以及流体特性影响等原因都会影响仪表性能。其实,只要安装时注意以下三个关系就能将流量计调试好。
一、智能电磁流量计调试和介质的关系
液体含有均匀分布细小气泡通常不影响正常测量,所测得体积流量是液体和气体两者之和时,由于气泡增大会使输出信号波动,若气泡大到流过电极遮盖整个电极表面,使电极信号回路瞬时断开,输出信号将产生变动。两种或两种以上液体作管道混合工艺时,若两种液体电导率(或各自与电极章电位)有差异,在混合未均匀前即进入流量传感器进行流量测量,输出信号亦会产生波动。低频(50/16~50/6hz)矩形励磁电磁流量计测量液体中含有固体超过一定含量时将产生浆液噪声,输出信号亦会有一定程度波动。电极材质与被测介质选配不善,产生钝化或氧化等化学作用,电极表面形成绝缘膜,以及电化学和极化现象等,均会妨碍正常测量。
二、电磁流量计和管道系统以及安装的关系:
通常是电磁流量计传感器安装位置不正确引起的故障,常见的有将流量传感器安装在易积聚潴留气体的管网高点;流量传感器后背压,液体径直排入大气,形成其测量管内非满管;装在自上向下的垂直管道上,可能出现排空等原因。
三、电磁流量计的调试与环境的关系
主要是管道杂散电流干扰,空间电磁波干扰,大电机磁场干扰等。管道杂散电流干扰通常采用取良好单独接地保护可获得满意测量,但如遇管道有强杂散电流(如电解车间管道)亦不一定能克服,须采取流量传感器与管道绝缘的措施。空间电磁波干扰一般经信号电缆引入,通常采用单层屏蔽予以保护,但也會遇到屏蔽保护还不能克服的情况。
