插入式电磁流量计的口径选用原则

来源:江苏欧特自动化仪表有限公司

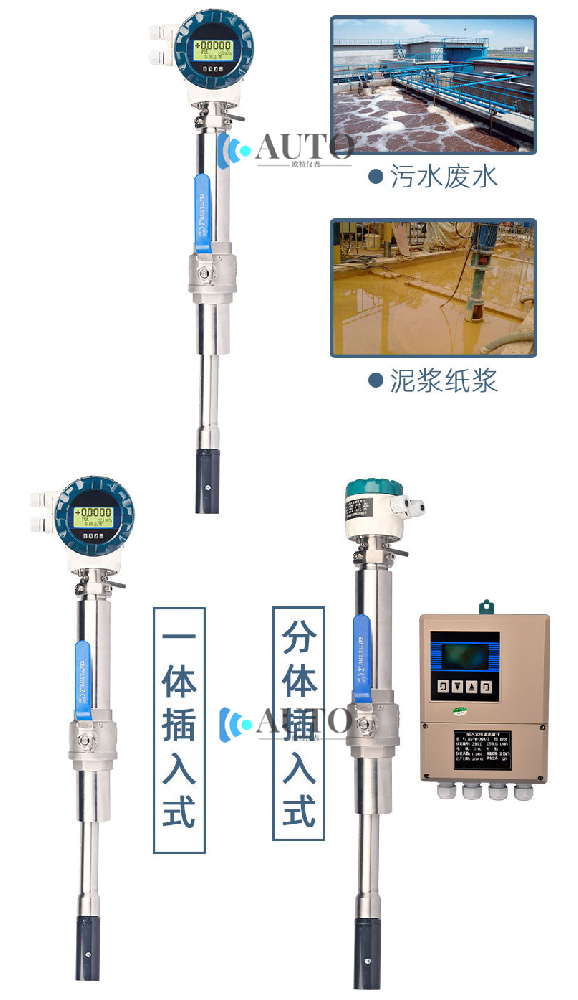

电磁流量计的种类很多,按安装方式的不同可分为管道式电磁流量计和插入式电磁流量计,其中的插入式电磁流量计结构简单,便于维修,被**的应用在工业的各个领域。

插入式电磁流量计的型号选择原则,插入式电磁流量计的型号选用要点很多:一般情况下选择现场无显示型电磁流量计,其输出的4-20Ma电流信号至控制室的二次仪表上并可显示流量和总量;若强调便于现场操作时观察管道内流量, 则可选择现场显示型电磁流量计;在环境要求或测量精度要求较高时,可选择安全电压智能型电磁流量计;在200mm以上大管径测量流量或不断流状态装拆,可优先选择插入式或增强插入式电磁流量计。image.png
插入式电磁流量计的口径选用原则
1、选择传感器的口径与连接的工艺管道口径相同,其优点是安装方便;其前提是管内流体的流速须在0.3m/s~10m/s范围内;其适
用状态为工程前期使用且管内流体流速处于较低状态。
2、选择插入式电磁流量计的口径与连接的工艺管道口径不相同,
其适用状态:(1)流速偏低、流量稳定:(2)降低性价比。
插入式电磁流量计的上限流量选用原则
1、一般选择变送器的通径与连接的配管通径相同。由于通径、
流速和流量三者存在着严格函数关系选择时可参阅厂家提供的电磁
流量计上限流量表,在对应的通径下选择上限流量值。
2、由于工艺配管内流速偏低时而达不到“1”中对应通径下的ZUI小上限流量值时,可选择变送器通径小于工艺配管的通径,即在变送器前后加接变径管。
插入式电磁流量计其它选用原则
衬里选用应根据本企业被测介质的腐蚀性、磨损性及温度,由订购者选定,可参阅各厂家提供的“衬里材料性能及适用范围表”
电极材料选用应根据本企业被测介质的腐蚀性,由订购者选定,可参阅各厂家提供的“电极材料耐腐蚀性能表”。
防护等级选用应根据国标,外壳防护等级有:若仪表安装在地面以下的且经常受水淹的宜选择潜水型的;若仪表安装在地表的则宜选择防喷水型的。
插入式电磁流量计在选型时,应严格遵守其型号,口径,上限流量,衬里,电极材质及防护等级的选用原则。
