电磁流量计是一款非常熟悉的工业管道流量计量仪表，只要管道内是导电介质（前提满管），都能用电磁流量计进行瞬时流量以及累积流量的测量。当得知液体密度的情况下，还可以测量瞬时质量和累积质量。

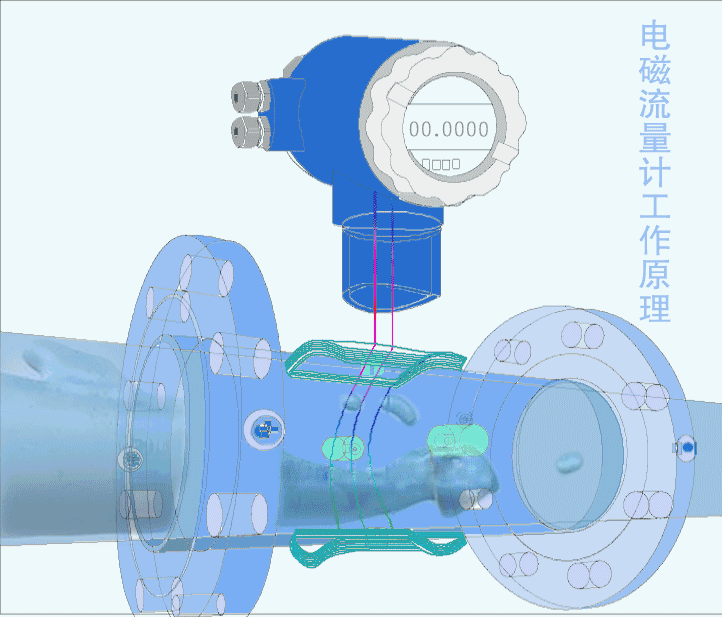

一、电磁流量计基本原理

二、电磁流量计产品特点

1. 双向测量系统。

2. 传感器所需的直管段较短，长度为5倍的管道直径。

3. 压力损失小

4. 测量不受流体密度、粘度、温度、压力和电导率变化的影响

5. 主要应用于污水处理方面

三、电磁流量计结构组成

除了电源以外，常规的电磁流量计结构通常包括了传感器以及转换器两个部分。其中传感器将流经介质的流量转换成感应电势，接着感应电势交由转换器转换成信号（4-20MA）进行输出显示或者控制。具体结构如下：

壳体：铁磁材料，线圈外罩，隔离外部环境的干扰，保证电磁流量计磁场的正常工作状态；

导管：基础结构部分，保证介质（具备导电性）流通的管体，必须为不导磁材料如不锈钢、玻璃钢、碳钢等；

电极：其功能是提取与测量成比例的感应电势信号，电极通常由非磁性材料制成，并要求与衬里齐平，以免流体流动受阻。它的安装位置应在管道的垂直方向上，以防止沉积物积聚在管道上并影响测量精度。

磁路系统：其功能是产生均匀的DC或AC磁场，直流磁路由永磁体实现，其优点是结构相对简单，来自交流磁场的干扰较小，但容易使通过测量导管的电解液极化，从而使正极被负极包围，负极 被正离子包围。外壳是电极的极化现象，会导致两个电极的内部电阻增加，从而严重影响电表的正常运行。 当管直径大时，永磁体相应地大，笨重并且不经济。因此，电磁流量计通常使用交变磁场，并由50HZ工频电源激励产生。

转换器：液流产生的感应电势信号非常弱，并且受各种干扰因素的影响很大。转换器的作用是将感应电势信号放大并将其转换为统一的标准信号，并抑制主干扰信号。它的任务是将电极检测到的感应电势信号Ex放大并将其转换为统一的标准DC信号。

衬里：在测量管的内侧和法兰密封表面上有完整的电绝缘衬里。它直接接触待测液体，其功能是增加测量导管的耐腐蚀性，并防止感应电位因金属测量导管的壁而短路。衬里材料主要是耐腐蚀，耐高温，耐磨的聚四氟乙烯塑料，陶瓷等。
