  • 产品名称:氟塑料铠装计算机电缆
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

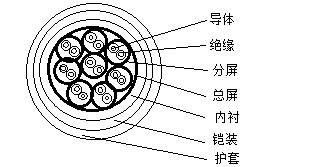

一、铠装计算机电缆示意图


二、铠装计算机电缆用途

       铠装计算机电缆工作温度200℃属于电气装备用电缆,本电缆适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化仪器仪表。根据不同环境和设备的使用要求,电缆绝缘采用氟塑料材料。

三、铠装计算机电缆型号和组成


       P铜丝屏蔽、P1镀锡丝屏蔽、P2铜塑复合带、 22钢带铠装

       举例:

       7对2芯1.5mm2铜导体氟塑料绝缘铜丝编织分屏蔽及总屏蔽氟塑料护套计算机软电缆表示为:

       DJFPFRP 7x2x1.5mm2

       1对2芯1.5mm2铜导体氟塑料绝缘丝编织总屏PVC护套计算机软电缆表示为:

       DJFVRP 1x2x1.5mm2

四、铠装计算机电缆规格

型号

标称截面 mm2

成缆元件构成

对线组

三线组

四线组

氟塑料绝缘

0.50.75、1.0

1~19

1~10

-

1.52.5

1~10

1~10

-

五、铠装计算机电缆绝缘厚度

导体标称截面 mm2

绝缘厚度 mm

0.5,0.75

0.35

1.01.5,2.5

0.40

六、铠装计算机电缆护套厚度

       挤包护套标称厚度值TS(以mm计)应按照下列公式计算:

           氟塑料护套 TS=0.025 D+0.4 很小厚度为0.6mm

           式中:D----挤包护套前电缆的假定直径,mm。

           上式计算出的数值应按照四舍五入修约到0.1mm。

           护套平均厚度应不下标称厚度,其很薄处厚度应不小于标称厚度的85%-0.1mm。



注: 高温计算机电缆绝缘护套材料均为一次料:聚全氟乙丙烯、聚四氟乙烯(PFA、FEP、F46、teflon、氟塑料、铁氟龙)。产品具有耐高低温-65~200℃,-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
