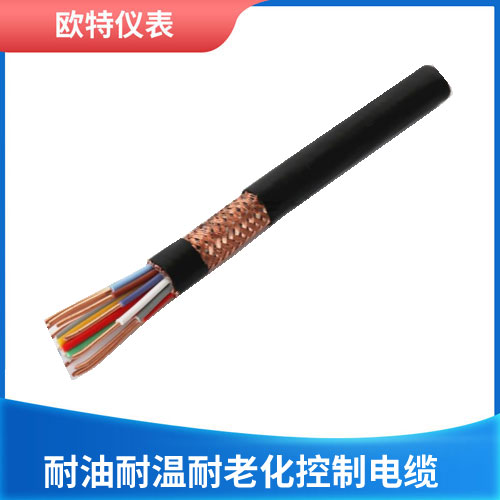

  • 产品名称:20x1.5平方耐油耐温耐老化控制电缆
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

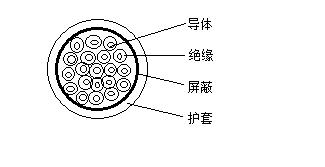

一、耐油耐温控制电缆示意图


二、耐油耐温控制电缆用途

       高温控制电缆用于用电设备器具的控制接线路,长期工作温度为200℃,弯曲半径不小于电缆外径的8倍,有铠装或屏蔽的电缆应不小于电缆外径的15倍。适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等高温场合使用的氟塑料绝缘、氟塑料护套控制电缆。

三、耐油耐温控制电缆型号和组成


       P1镀锡丝屏蔽、P2铜带屏蔽、P3铝/塑复合薄膜屏蔽、9钢丝编织铠装

        举例:

       铜芯氟塑料绝缘氟塑料护套铜丝屏蔽控制软电缆,移动敷设用,额定电压450/750V、19芯、1.5mm2表示为:

       KFFRP-450/750V 19x1.5mm2

       铜芯氟塑料绝缘氟塑料护套控制电缆,固定敷设用,额定电压450/750V、7芯、1.5mm2表示为:

       KFF-450/750V 7x1.5mm2

四、耐油耐温控制电缆规格

型号

导体标称截面mm2

0.5

0.75

1.0

1.5

2.5

4

6

芯数

KFF

KFFP

-

2-19

2-12

KFFP2

-

2-19

2-12

KFFR

2-19

2-12

KFFRP

2-19

2-12

KFF9F

-

2-19

2-12

注:推荐的芯数系列为:2、3、4、5、7、8、10、12、14、16、19芯

五、耐油耐温控制电缆绝缘标称厚度

导体标称截面

mm2

绝缘标称厚度mm

导体标称截面

mm2

绝缘标称厚度mm

450/750V

0.6/1Kv

450/750V

0.6/1Kv

0.5,0.75

0.30

0.35

2.5

0.35

0.40

1

0.30

0.35

4

0.45

0.50

1.5

0.30

0.40

6

0.45

0.50

六、耐油耐温控制电缆护套标称厚度

挤包护套前假定外径d

mm

护套标称厚度

mm

挤包护套前假定外径d

mm

护套标称厚度

mm

d10

10d16

0.6

0.7

16d≤25

25d≤30

0.9

1.1

注:暂不考虑大直径氟塑料绝缘护套控制电缆

注: 高温控制电缆绝缘护套材料均为一次料:聚全氟乙丙烯、聚四氟乙烯(PFA、FEP、F46、teflon、氟塑料、铁氟龙)。产品具有耐高低温-65~200℃,-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
