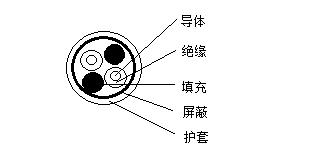

一、高温控制电缆示意图



二、高温控制电缆用途

       高温控制电缆用于用电设备器具的控制接线路，长期工作温度为200℃，弯曲半径不小于电缆外径的8倍，有铠装或屏蔽的电缆应不小于电缆外径的15倍。适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等高温场合使用的氟塑料绝缘、氟塑料护套控制电缆。

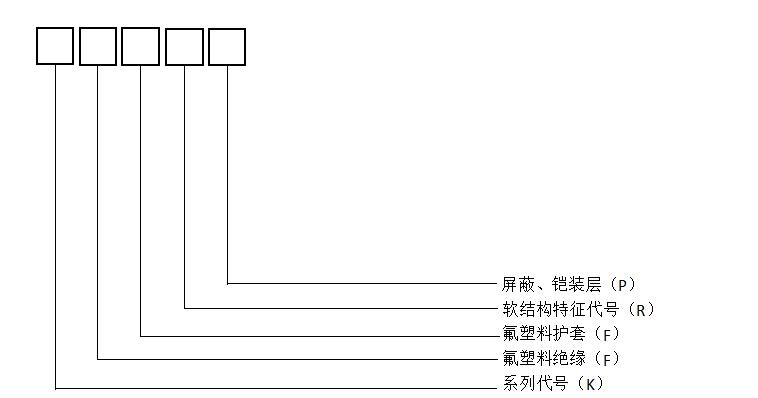

三、高温控制电缆型号和组成

       P1镀锡丝屏蔽、P2铜带屏蔽、P3铝/塑复合薄膜屏蔽、9钢丝编织铠装



       举例：

       铜芯氟塑料绝缘氟塑料护套铜丝屏蔽控制软电缆，移动敷设用，额定电压450/750V、19芯、1.5mm2表示为：

       KFFRP-450/750V 19x1.5mm2

       铜芯氟塑料绝缘氟塑料护套控制电缆，固定敷设用，额定电压450/750V、7芯、1.5mm2表示为：

       KFF-450/750V 7x1.5mm2

四、高温控制电缆规格

型号	导体标称截面mm2
	0.5	0.75	1.0	1.5	2.5	4	6
	芯数
KFF KFFP	-	2-19				2-12
KFFP2	-	2-19				2-12
KFFR	2-19					2-12
KFFRP	2-19					2-12
KFF9F	-		2-19			2-12
注：推荐的芯数系列为：2、3、4、5、7、8、10、12、14、16、19芯

五、高温控制电缆绝缘标称厚度

导体标称截面 mm2	绝缘标称厚度mm		导体标称截面 mm2	绝缘标称厚度mm
	450/750V	0.6/1Kv		450/750V	0.6/1Kv
0.5,0.75	0.30	0.35	2.5	0.35	0.40
1	0.30	0.35	4	0.45	0.50
1.5	0.30	0.40	6	0.45	0.50

六、高温控制电缆护套标称厚度

挤包护套前假定外径d mm	护套标称厚度 mm	挤包护套前假定外径d mm	护套标称厚度 mm
d≤10 10＜d≤16	0.6 0.7	16＜d≤25 25＜d≤30	0.9 1.1
注：暂不考虑大直径氟塑料绝缘护套控制电缆

注: 高温控制电缆绝缘护套材料均为一次料：聚全氟乙丙烯、聚四氟乙烯（PFA、FEP、F46、teflon、氟塑料、铁氟龙）。产品具有耐高低温-65~200℃，-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
