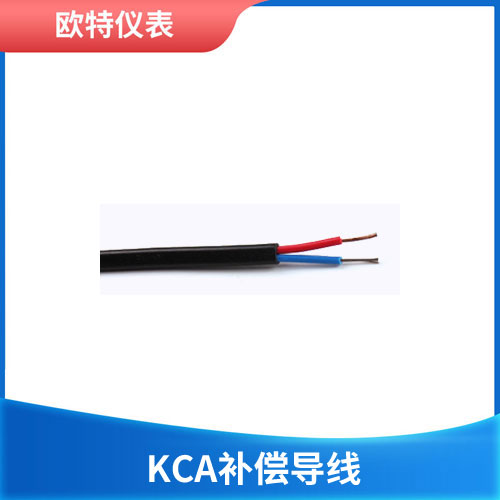

  • 产品名称:KCA补偿导线
  • 免费咨询:华北198-5255-5050 华南186-6810-0696
  •
介绍:

一、概述


KCA-HS-FF-2*1.5热电偶补偿导线产品使用特性:补偿导线可以在-60~260℃环境下工作,是十分理想的自动化单元。已被**用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。


二、产品标准


1、工作温度:


a)耐热用:*高200℃和260℃两种。


b)一般用:*高70℃和105℃两种。


2、*低环境温度:


a)氟塑料绝缘和护套线缆:固定敷设- 60℃,非固定敷设-20℃。


b)聚氯乙烯绝缘和护套线缆:固定敷  设-40℃,非固定敷设-15℃。


3、允许弯曲半径:


a)有铜带屏蔽的补偿电缆,应不小于电缆外径的16倍;


b)其它结构的补偿电缆,应不小于电缆外径的10倍。


4、规格范围

名称

线芯对数

标称截面mm2

线芯结构

A

B

补偿导线

1

0.5

1.0

1.5

2.0

1/0.80

7/0.30

1/1.13

7/0.43

补偿电缆

1~19

1/1.37

7/0.52

1/1.76

19/0.41

5、主要技术要求

产品型号

补偿导线及电缆线芯

补偿导线绝缘层着色

配用热电偶分度号

正极

负极

正极

负极

SC or RC

铜镍0.6

绿

S(铂铑10-铂)或

R(铂铑13-铂)

KCA

铜镍22

K(镍铬-镍硅)

KCB

铜镍40

KX

镍铬10

镍硅3

EX

镍铬10

铜镍45

E(镍铬-铜镍)

JX

铜镍45

J(铁-铜镍)

TX

铜镍45

T(铜-铜镍)

NC

铜镍18

N(镍铬硅-镍硅)

6、使用分类、等级及护套着色

使用分类

标志代号

精度等级及标志

护层着色

普通级

精密级

普通级

精密级

本安型

一般用

G

/

S

黑色

灰色

蓝色

耐热用

H

/

S

黑色

黄色

蓝色

注:在旧标准GB4989-85中,普通级用B表示,精密级用A表示。

7、热电特性及允差

型号

使用分类

导线温度范围

热电动势及允差μV

热电偶测量端

温度

20时往复电阻值 ≤Ω/m

热电势

精密度

普通级

0.5mm2

1.0 mm2

1.5 mm2

0.5mm2

SC&RC

G

0~100

646

±30±2.5

±60(±5.0

1000

0.10

0.05

0.03

0.02

H

0~200

1440

/

±60(±5.0

KCA

G

0~100

4095

±60(±1.5

±100(±2.5

1.40

0.70

0.47

0.28

H

0~200

8137

900

KCB

G

0~100

4095

1.04

0.52

0.35

0.21

KX

G

-20~100

4095

2.20

1.10

0.73

0.44

H

-25~200

8137

EX

G

-20~100

6137

±12(±1.5

±20(±2.5

500

2.50

1.25

0.83

0.50

H

-25~200

13419

JX

G

-20~100

5268

±85(±1.5

±140(±2.5

1.30

0.65

0.43

0.26

H

-25~200

10777

TX

G

-20~100

4277

±30(±0.5

±60(±1.0

300

1.04

0.52

0.35

0.21

H

-25~200

9285

±48(±0.8

±90(±1.5

NC

G

0~100

2774

±60(±1.5

±100(±2.5

900

1.50

0.75

0.50

0.30

H

0~200

5912

NX

G

-20~100

2774

2.86

1.43

0.95

0.57

H

-25~200

5912

8、其它参数指标

项目

单位

参数指标

PVC绝缘

PE、XLPE、F46&F绝缘

绝缘电阻

MΩ.km

25

100

电压试验

V/1min

1000

阻燃性能

符合GB/T18380-2001阻燃标准中A、B、C类规定。

9、规格尺寸

补偿导线

芯数*标称

截面mm2

导体

种类

*大外径mm

计算重量kg/km

VV

VPV

FF

FP1F

VV

VPV

FF

FP1F

2*0.5

A

3.7*6.4

4.7*7.4

2.6*4.6

3.2*5.2

30

50

27

45

R

3.9*6.6

4.9*7.6

2.8*4.8

3.4*5.4

35

55

30

50

2*1.0

A

5.0*7.7

6.0*8.7

3.0*5.3

3.6*5.9

56

82

39

64

R

5.1*8.0

6.1*9.0

3.1*5.6

3.7*6.2

60

87

45

69

2*1.5

A

5.2*8.3

6.2*9.3

3.2*5.8

3.8*6.4

68

93

54

77

R

5.5*8.7

6.5*9.7

3.4*6.2

4.0*6.8

75

102

60

87

2*2.5

A

5.7*9.3

6.7*10.3

3.6*6.7

4.2*7.3

94

121

77

103

R

5.9*9.8

6.9*10.8

4.0*7.3

4.6*7.9

101

133

84

114

三、型号、名称

一)补偿导线

型号

名称

KX-GS-VV

聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线

KX-GS-VPV

聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线

KX-HS-FF

氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线

KX-HS-FP1F

氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线

KX-HS-FB

聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线

KX-HS-FBP1

聚四氟乙烯带绕包绝缘玻璃丝编织,镀锡铜丝编织屏蔽,玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线

KX-HS-FP1V105

氟塑料绝缘镀锡铜丝编织屏蔽耐热105聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线

注:普通级补偿导线型号表示方法:在精密级补偿导线型号基础上去掉字母“S”即可(下同)。

二)补偿电缆

型号

名称

KX-GS-VV

聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆

KX-GS-VPV

聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆

KX-GS-VPVP

聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆

KX-GS-VVP

聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆

KX-HS-FF

氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆

KX-HS-FP1F

氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆

KX-HS-FP1FP1

氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆

KX-HS-FFP1

氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆

KX-HS-FV105

氟塑料绝缘对绞耐热105聚氯乙烯护套 精密级K分度热电偶用高温补偿电缆

KX-HS-FP1V105

氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

KX-HS-FP1V105P1

氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

KX-HS-FV105P1

氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

注:

1、其它型号补偿导线如:KCJXSCEXNCTX等,只需改写型号的**项,如:EX-G-VVTX-H-FVP等;

2、需导体为多股软芯时,应在原型号后加“R”表示,如:TX-G-VVPR

3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。

4、补偿电缆屏蔽层也可采用金属带绕包形式,如:复合铝带(P3)、复合铜带(P2);

5、需阻燃型补偿电缆,应在原型号前加“ZR-”

6、需铠装型补偿电缆,应在原型号后加“-22”表示钢带铠装;加“-32”表示钢丝铠装。
